アマダウエルドテック 精密溶接 レーザ溶接機 ファイバーレーザ溶接機 NEW

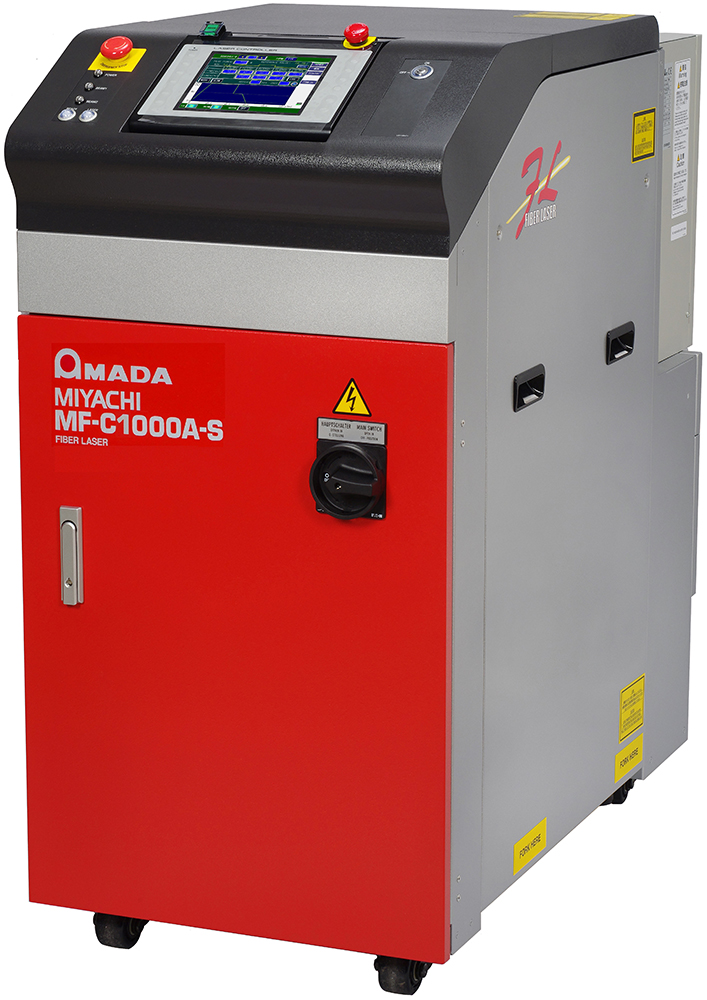

1000W (シングルモード) MF-C1000A-S

シングルモードを採用!

小径かつ深く溶け込むビームが高品質溶接を実現!

シングルモードファイバーレーザ溶接機のMF-C1000A-Sが登場!
ラインナップ初、シングルモードと1000W高出力を両立しました。
ガウシアン分布の高品質レーザで熱影響が少なく、高アスペクト比の細く深い溶け込みが得られます。
当社製ガルバノスキャナーに接続可能で、高い耐反射光特性も備えます。
各種モーター、電装品、電子部品、電池などのレーザ溶接にお勧めです。

基本機能

波形制御機能
パワーモニター機能
コントローラー
外部通信
フェードイン・フェードアウト
中小企業投資促進税制固定資産税の特例


特長
■ 特長① シングルモードレーザ採用
ガウシアン分布(正規分布)のシングルモードレーザは集光性に優れ、高アスペクト比の細く深い溶接が可能。
狭小箇所へ熱影響の少ない溶接が容易となり、スパッタやブローホール、クラックの低減に繋がります。(要事前検証)
プロファイルと断面状の違い

ガウシアン分布

シングルモード

トップハット

マルチモード

■ 特長② 耐反射光特性
反射光による停止頻度を抑制※1し、SUSだけでなく、銅やアルミ等の高反射材料のレーザ溶接に適しています※2。安全対策として反射光検知センサーを内蔵し、発振器損傷を防止。
■ 特長③ スキャニングシステム/ワブリング溶接
ガルバノスキャナーユニット(オプション)を用いることで、高速かつ高効率な加工を実現。
専用光学系の採用により、優れた集光性を最大限生かすことができます。
また、ワブリング溶接を行うことでワークへの急熱急冷を抑制し、クラック低減にも寄与。
ワブリング幅を広げることで、溶接強度を向上させることもできます。
スキャニングシステム

ワブリング溶接

ガルバノスキャナー

■ 特長④ 製品/アプリケーション
シングルモード、耐反射光特性、及びワブリング溶接といった特長を生かし、様々な製品/アプリケーションに用いる
ことができます。
SUSに代表される鉄系合金のシーム/スポットレーザ溶接のみならず、銅やアルミのような高反射材料を多く用いる
製品にもお勧めです。
各種モーターでは、巻き線と端子を接合する端末処理や端部丸めも可能。電池では、バスバー/タブの溶接からフタ/注液口の封止まで、多様な溶接用途にお応えします。
他にも、スマートフォンに内蔵される電子部品、或いは自動車に搭載される電装品/センサー/エンジン部品などで
幅広くお使い頂けます。
自動車業界における加工製品例

モーター

■ 特長⑤ 電子ビーム溶接からの置き換えにも最適
シングルモードファイバーレーザにより高アスペクト比のレーザ溶接を実現し、且つ高い耐反射光特性を備えたことで、電子ビーム溶接からの置き換え需要にもお応えます。
真空チャンバーのような維持メンテンナンスの手間が不要、インライン化も容易。
■ 特長⑥ 専用チラー
性能を最大限発揮するため、専用チラー(配管付き)とのペアリングを行います。
チラーは弊社供給品のみご使用下さい。
■ 特長⑦ 出力管理
パワーメーター(オプション)を用いた加工端基準の出力管理で、お客様の加工品質向上に貢献。
■ 特長⑧ 制御機能
任意波形制御機能により様々な波形が設定可能。
変調機能(繰り返し周期及び波形)により高速微細溶接から切断まで多彩な用途を実現。
■ 特長⑨ 省エネ・省スペース化
弊社同等出力機(ML-6810B)と比較し、設計最適化により消費電力を削減。
また、軽量コンパクトな設計により、設置環境にゆとりをもたらします。
■ 特長⑩ 優れたユーザーインターフェース
タッチパネル式の大型液晶カラーディスプレイを採用。
条件入力が簡単で、表示言語も和英で切り替え可能です。
延長ケーブルにより離れた場所からも操作が可能。

※1:当社調べ。同等集光径における比較で、反射光により停止しにくいことを示します。
※2:事前検証が必須です。

基本仕様性能

波形制御機能

3段波形を基本としたFIXモード。
波形制御機能1

複雑な波形を表現できるFLEXモードを搭載。
波形制御機能1

基本仕様性能

パワーモニター機能

レーザ平均パワー(W)をモニターできます。
PEAK:照射開始時からのピーク値を随時更新して表示。
ENERGY:照射終了時に、照射開始から終了までのエネルギー積算値を表示。

基本仕様性能

コントローラー

本体から取り外し手元で操作することができます。

閉じる

基本仕様性能

外部通信

外部通信機能を使用することにより、レーザ装置の条件やモニター値などのデータを集中管理できます。
・方式     :RS-485準拠、非同期式、全二重
・データ速度 :9600、19200、38400、57600, 115200 bps

基本仕様性能

フェードインフェードアウト

シーム溶接終了の痕や円周シーム溶接時の重なり部分も美しい仕上がりになります。

フェードインフェードアウト


主な仕様

商品の仕様をご紹介します。

機種名 MF-C1000A-S
最大定格出力 1000W
発振モード シングル
波形制御 REPEAT 標準:0.1~500.0ms(0.1msステップ)
設定切り替えにより:0.05~500.00ms(0.05msステップ)
CWモード 標準:0.1~1000.0s(0.1sステップ)
設定切り替えにより:0.001~10.000s(0.001sステップ)、0.01~100.00s(0.01sステップ)、
1~10000s(1sステップ)
波形繰り返し/変調繰り返し数 1~1000pps
変調機能 1~5000Hz(正弦波、三角波、矩形波)
発振波長 基本波
位置決めガイド光 赤色可視レーザ内蔵
出力安定度 ±2%以下(周囲温度変化5~40℃の範囲内で、±5℃以内)、
(冷却水温21~25℃の範囲内で、±1℃以内)、(冷却水流量18~20ℓ/min)
(照射時間8時間以内)
条件設定数 256条件
測定機能 レーザエネルギー(J)、平均パワー(W)
カウンター 総出力回数の表示(9桁)、良判定された出力回数の表示(9桁)
LD点灯時間の表示(7桁)、加工時間の表示(7桁)
レーザコントローラーケーブルの長さ 1m(標準)※延長はオプション
レーザコントローラ(表示言語) タッチパネル、脱着可 (和文、英文切り替え可)
供給電源/ブレーカー容量 3相AC200~240V(±10%) 50/60Hz / 40A
消費電力 最大 3.9kW / 待機時 1.0kW以下
冷却方式 水冷(専用チラー持続)
周囲温度/周囲湿度 5~40℃ / 20~85%RH(結露なきこと)
外形寸法 556(W)×1073(D)×1153(H)mm
専用チラー仕様 入力電圧:単相AC200~230V、±10%、周波数:50/60Hz、ブレーカ容量:20A
外形寸法:約377(W)×900(D)×976(H)mm 注意:弊社にてMF-C1000A-Sとのペアリングが必要です

仕様および外観は予告なく変更する場合がありますので、あらかじめご了承ください。
