アマダウエルドテック レーザ溶接機 レーザウエルドモニター NEW

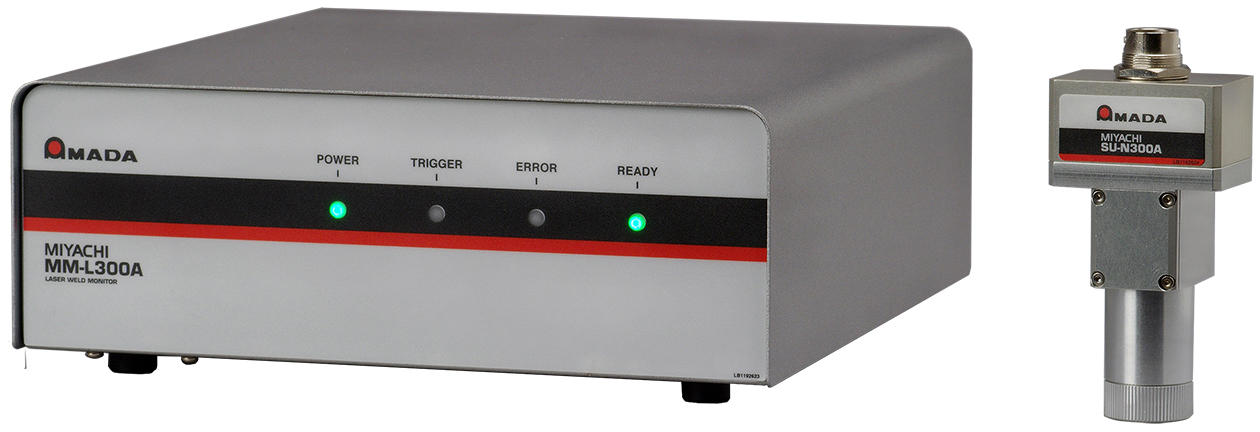

レーザウエルドモニター MM-L300A

品質管理に最適なレーザ溶接モニターが登場!
"比較判定"機能により様々な活用が可能!

高分解能でCW/パルス発振の両方に対応し、比較判定を特長とするインプロセスの溶接モニターです。
シーム、スポット、及び高速多点といった、いずれのレーザ溶接でもお使い頂けます。

この溶接モニターでは、溶接部からの放射光を検出し事前検証で取得した基準波形と比較します。
ギャップ有無の検出や溶け込み深さの変動監視など、レーザ溶接の品質管理として様々な活用ができます。
初めてレーザ溶接機導入を検討中のお客様はもちろん、品質管理にお悩みの場合にも最適です。

※ 都度、お客様の実ワークにて実験させて頂き、それによって得られた良品波形を示します。



特長

■ 特長① 比較判定
良品データと不良品データとを比較判定可能。インラインでの良否判定に活用できます。※事前検証が必要です。




■ 特長② 高分解能
専用センサーと組み合わせ、最小分解能1μsでのモニタリングが可能。CW(連続)発振のみならず、パルス発振にも対応します。

■ 特長③ 軽量コンパクトデザイン
業界最小クラスの軽量コンパクト設計です。製造ラインへの組み込み時の設置スペースを削減します。以下がMM-L300Aを使用頂く際の構成例です。



■ 特長④ スキャナーヘッド対応
出射ユニットへ取り付ける標準タイプのセンサーは測定エリアが数ミリの“点”での測定でしたが、スキャナーヘッド対応のセンサーはfΘレンズの加工エリアに合わせて広範囲の測定ができるので“面”での測定が可能になりました。
当社ラインナップ(GWMシリーズ&CL-Hシリーズ)に対応しています。

 活用例(参考データ)
下記はAL材の重ねシーム溶接時の穴あき検出について検証したデータです。標準タイプ(出射ユニット取付)とは異なり、飛散した金属が測定光路の外に飛び出すまでの時間が長く、波形異常として検出が容易です。
検証条件 材質:AL材 板厚:1.0mm 形態:重ね レーザ出力:800W

■ 特長⑤ 同軸/外部取り付け
専用センサーを当社製CCD付き出射ユニットに同軸で取付可能。また、外付けでもご使用頂けます。
■ 特長⑥ 簡単操作
付属の専用操作ソフトをインストールしたPCと接続するだけで、条件設定及びデータ保存が可能。
■ 特長⑦ Ethernetに対応
産業用の通信プロトコル(EtherNet/IP)に対応しています。
遠隔でのリアルタイムモニタリングや、ライン毎のデータを一括管理し分析する、といった活用が可能。
■ 特長⑧ CE対応
※一部未対応の機器があります。詳細はお問い合わせ下さい。

動画

SUSの回転シーム溶接&品質管理 / レーザウエルドモニター MM-L300A

レーザウエルドモニター MM-L300A


システムアップ例

ロットNO.などを読み取り、MM-L300Aで取得した製造日時、加工条件、判定結果などを紐づけることでトレーサビリティを実現します。システムソリューションとして導入いただくことで、自動化による高い生産性と、MM-L300Aによる確かな品質管理を両立します。


       レーザウエルドモニター搭載 レーザ溶接システム例


主な仕様

商品の仕様をご紹介します。

機種名 MM-L300A
本体 寸法 mm

230(W)×243(D)×89(H) (コネクタ除く)

230(W)×391(D)×129(H) (外部トリガーユニット接続時)

入力電源電圧 単相AC90~250V 50/60Hz
消費電力 18W以下
外部制御インターフェース 入出力:D-sub15 pin メス
入力チャンネル 1チャンネル
最小分解能 1μs
測定範囲 1μs~999sec
判定機能 解析 波形
判定 エンベロープ(上下限設定)
動作周囲温度, 湿度 温度:0~40℃ 湿度:85%RH以下(結露なきこと)

センサー

(標準タイプ SU-N300A)

寸法 mm 50(W)×35(D)×96(H) (コネクタ除く)
50(W)×35(D)×106(H) (フィルタ搭載時、コネクタ除く)
ガイド光 グリーンLED(λ=約525nm)
動作周囲温度, 湿度 温度:5~50℃ 湿度:85%RH以下(結露なきこと)
質量 約0.2kg
冷却方式 空冷 ※1

センサー

(スキャナーヘッド対応

タイプ SG-N300A)

センサー本体寸法 mm

50(W)×261(D)×50(H)(コネクタ除く)

101.5(W)×345(D)×50(H)(外部トリガー入力ユニット接続時)

受光ユニット寸法 mm 55(W)×35(D)×44(H)(センサーファイバ除く)
ガイド光 未搭載
動作周囲温度, 湿度 温度:5~50℃ 湿度:85%RH以下(結露なきこと)
質量

約1.0kg

約1.3kg(外部トリガー入力ユニット組込時)

冷却 空冷 ※1

仕様及び外観は予告なく変更する場合がありますので、あらかじめご了承下さい。

※1:ワークからの拡散反射光でセンサーユニットが蓄熱する場合はお客さまにて水冷ジャケット等の冷却対策や反射光対策などを取る必要があります。詳細はお問い合わせください。
