アマダウエルドテック 抵抗溶接機器 パルスヒートコントローラー

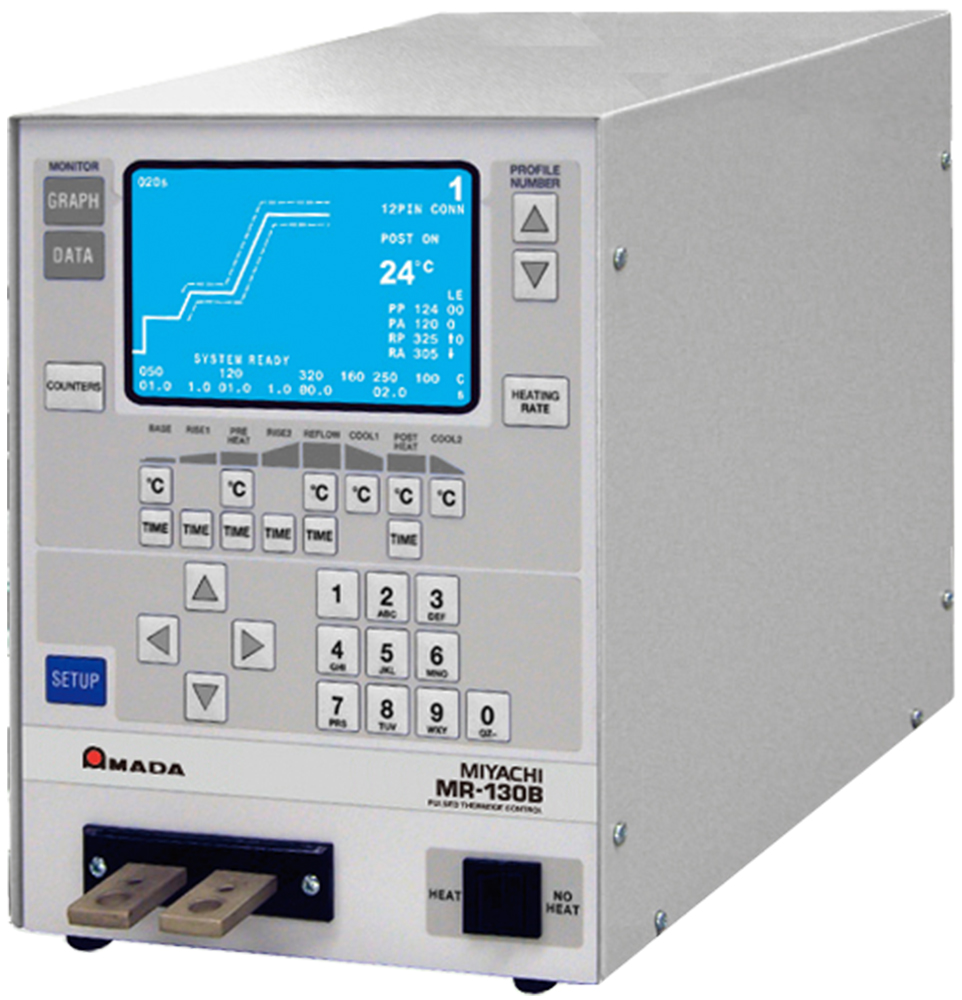

MR-130B (一体型)

精密な温度制御により、高品質なはんだ接合や樹脂の熱かしめが可能!

トランスが本体一体型で省スペース性を確保。

<パルスヒートコントローラーとは>

精密なはんだ接合や熱かしめに最適な温度を得るために、加熱電流をパルス制御する装置です。ヒーターチップに取り付けられた熱電対により、温度をリアルタイムにフィードバックすることで、設定した温度波形を正確に再現できます。はんだ接合、フレキシブルケーブルのACF接合、樹脂の熱かしめに最適です。

パルスヒート接合



特長
■ 特長① ヒーターチップを加熱し、加熱温度と加熱時間を制御
設定した温度プロファイルに基づき、加熱温度と加熱時間を精密に制御します。

■ 特長② 大画面液晶モニターを搭載
大画面液晶表示により、設定値、測定値、波形、条件番号、プログラム名称など、多彩な機能を一目で確認できます。

■ 特長③ エンベロープモニター判定機能
測定温度をリアルタイムに波形表示し、上下限判定する機能を持っています。
■ 特長④ 温度優先機能を搭載
従来の設定時間優先の通電方法に加え、MR-130Bでは設定温度に達してから設定時間の通電を行う、
温度優先機能の選択を追加しました。
■ 特長⑤ IDLE HEAT(待機時間)、BASE TEMP(予熱時間)の設定を追加
どのような環境でも安定した温度を保ち、高い再現性を得ることができるIDLE HEAT(待機時間)、フラックスを活性化
させるBASE TEMP(予熱時間)の設定を追加しました。
また、従来機ではIDLE HEAT 25~100℃までの設定範囲が、25~300℃まで拡張しました。
■ 特長⑥ 温度プロファイルと直結した独立キー配置
温度プロファイルをダイレクトに独立キーにて設定できます。ユーザーインターフェースを考慮した設計です。

■ 特長⑦ 出力電圧の自動切り替え
設定条件ごとに最適な出力電圧を自動的に切り替えます。
■ 特長⑧ 各条件に名称登録が可能
アルファベットと数字を組み合わせた名称登録が可能。各条件の工程の誤りを防ぐことができます。
■ 特長⑨ ヒーターチップ ラインナップ例
お客さまの仕様に合わせたヒーターチップを製作いたします。形状についてはご相談ください。

■ 特長⑩ パルスヒート 接合事例

パルスヒート接合事例


主な仕様
機種名 MR-130B
入力電源電圧 単相AC180~AC264V 50Hz/60Hz
入力ブレーカー容量 15A
温度精度 600℃以下 計測の±6℃ または ±2%のいずれか大きい方
600℃超 計測の±3%
繰り返し精度 設定の±1%
表示範囲 15~999℃
温度設定 BASE 25~300℃
PREHEAT 60~500℃
REFLOW 60~999℃
COOL1 25~300℃
POSTHEAT 25~999℃
COOL2 25~300℃
IDLE 25~300℃
時間設定 BASE 0.0~99.9秒
RISE1 0.0~9.9秒
PREHEAT 0.0~99.9秒
RISE2



0.0~9.9秒
REFLOW 0.1~99.9秒
POSTHEAT 0.0~99.9秒
加熱速度制御 粗加熱速度 Fast / Medium / Slow / Very Slow
微細加熱速度 0~99%
出力電圧(1次電圧 240VRMS 時) Fast : 3.81V / Medium : 1.90V / Slow : 1.27V / Very Slow : 0.95V
冷却方式 強制空冷
条件設定※ パネル操作 または 外部コントローラー(RS-232C/RS-485C接続)
RS-232C/RS-485Cコネクタータイプ 標準型9ピン D-Subコネクター・メス(インチナット:#4-40)
設定可能温度プロファイル数 63
外形寸法(mm) 254(W)×466(D)×320(H)
質量 27kg
周囲温度/相対湿度 15℃~40℃ /93%以下(40℃において)

※外部コントローラーはお客さまにてご用意ください
