アマダウエルドテック 抵抗溶接機器 トランジスタ式溶接電源

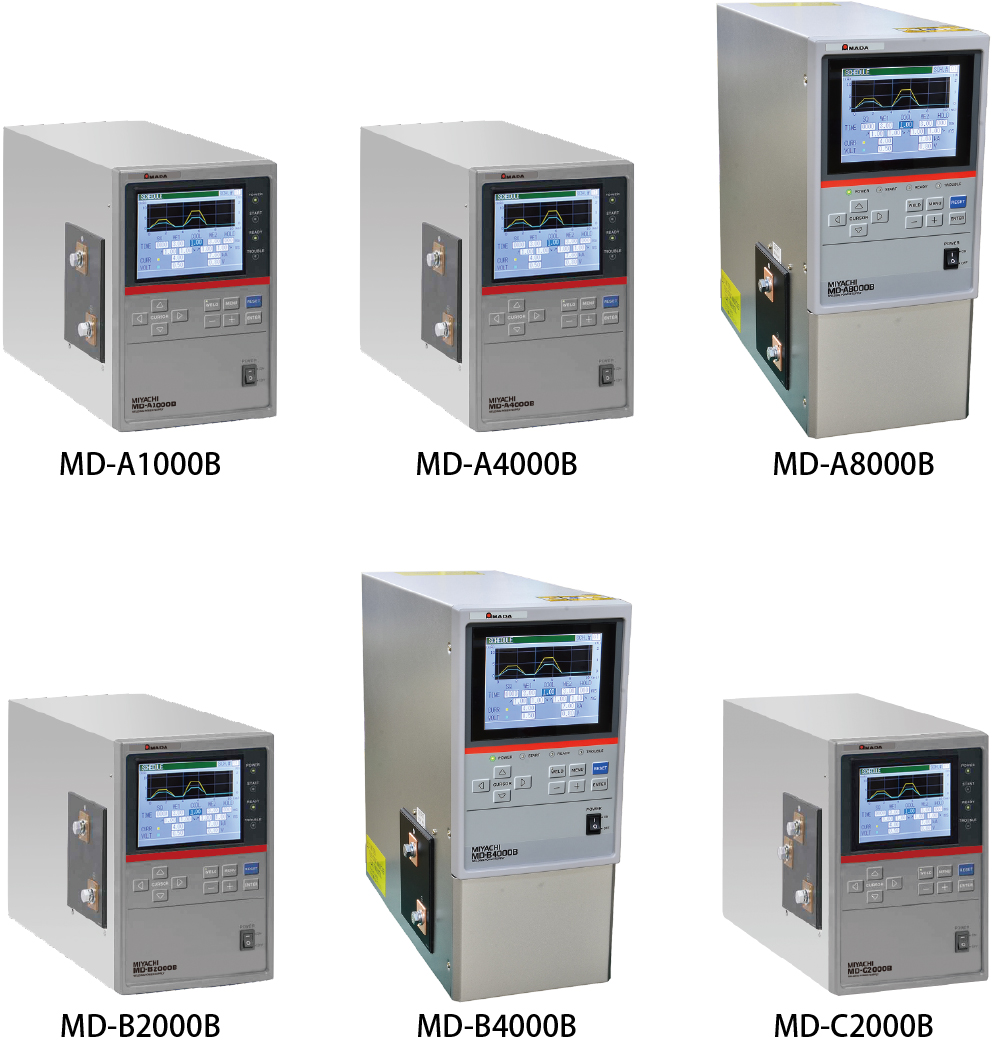

MD-A8000B/MD-A4000B/MD-A1000B(標準型) MD-B4000B/MD-B2000B(極性切り替え型) MD-C2000B(2チャンネル型)

短時間溶接で、綺麗に微細溶接!


カタログebook

MD-A8000B/MD-A4000B/MD-A1000B

カタログebook

MD-B4000B/MD-B2000B/MD-C2000B


特長

■ 特長① 溶接電流の立ち上がりが速い

溶接電流の立ち上がりが従来機*に比べ、4.5倍の速さなので、短時間で微細なワークも高品質な溶接が可能です。
※従来機種 MD-1500Eとの比較

■ 特長② 溶接トランスが不要

溶接電流を直接トランジスタで高速スイッチング制御するので溶接トランスは不要です。

■ 特長③ 選べる3つの制御方式

「定電流」、「定電圧」、「定電流と定電圧」の組み合わせの3つの制御方式を溶接ワークに合わせてお選びいただけます。
※従来機種 MD-1500Eとの比較

■ 特長④ プリチェック機能を内蔵

本通電の前にチェック電流を流すことでワークの有無やワークの状態を判断することができます。

■ 特長⑤ 極性切り替え型 (MD-B4000B/2000B)

ペルチェ効果(極性効果)を解消し、シリーズ溶接のナゲット径を均一にできます。



■ 特長⑥ 2チャンネル型(MD-C2000B)

時間差溶接でコスト低減と省スペース化が実現できます。




動画

SUS板のダイレクト溶接

抵抗溶接システム例


加工サンプル



ワイヤーと端子のダイレクト溶接         端子のインダイレクト溶接           バッテリーのタブ付け(極性切替)


主な仕様

機種名 MD-A8000B MD-A4000B MD-A1000B
タイプ 標準型
電源電圧 単相AC100V~120Vまたは単相AC200V~240V 50/60Hz
最大消費電力 350W 300W 300W
最大溶接電流 9990A 5000A 1500A
最大溶接電圧 30V
制御方式 定電流制御方式/定電圧制御方式/定電流・定電圧制御方式
タイマー設定(31条件) 初期加圧 000~999(000~999)×10ms 000~999ms
プリチェック通電 0.00~1.00ms
プリチェック判定時間 2ms(固定)
アップスロープ 0.00~9.99ms(通電に含まれる)※1 (通電1に含まれる)※2
通電(1段通電モード)/通電1,2(2段通電モード 0.00~9.99ms
冷却(2段通電モードのみ) 0.00~9.99ms
ダウンスロープ 0.00~9.99ms(通電に含まれる)※1 (通電2に含まれる)※2
保持 000~999ms
電流設定範囲 000~999A(1A単位 Min.200A ※3) 000~999A(1A単位 Min.100A ※3) 000~500A(1A単位 Min.50A ※3)
0.00~9.99kA(0.01kA単位 Min.0.40kA ※3) 0.00~5.00kA(0.01kA単位 Min.0.40kA ※3) 0.00~1.50kA(0.01kA単位 Min.0.30kA ※3)
電圧設定範囲 0.30~9.99V(0.01V単位)
プリチェック機能(31条件) 電流上下限設定 000~999A 0.00~9.99kA
コンパレータ機能(31条件) 電流上下限設定 000~999A 0.00~9.99kA
電圧上下限設定 0.00~9.99V
電力上下限設定 0.00~9.99kW 0.0~99.9kW
モニター表示 通電1・2(平均電流/平均電圧)、通電1・2(ピーク電流/ピーク電圧)、通電1・2(平均電力/平均抵抗)、電流・電圧・電力・抵抗波形、条件番号
外形寸法(mm) 172(W)×390(D)×400(H) 172(W)×390(D)×269(H)
質量 28kg 18kg 15kg

※1 1段通電モード時

※2 2段通電モード時

※3 最小通電電流

仕様および外観は予告なく変更する場合がありますので、あらかじめご了承ください。

機種名 MD-B4000B MD-B2000B MD-C2000B
タイプ 極性切り替え型 2チャンネル型
電源電圧 単相AC100V~120Vまたは単相AC200V~240V 50/60Hz
最大消費電力 350W 300W
最大溶接電流 5000A 3000A
最大溶接電圧 30V
制御方式 定電流制御方式/定電圧制御方式/定電圧・定電流制御方式
タイマー設定(31条件) 初期加圧 000~999(000~999)×10ms 000~999ms
プリチェック通電 0.00~1.00ms
プリチェック判定時間 2ms(固定)
アップスロープ 0.00~9.99ms(通電に含まれる)※3 (通電2に含まれる)※4
通電(1段通電モード)/通電1,2(2段通電モード 0.00~9.99ms
冷却(2段通電モードのみ) 0.00~9.99ms
ダウンスロープ 0.00~9.99ms(通電に含まれる)※3 (通電1に含まれる)※4
保持 000~999ms
電流設定範囲 000~999A(1A単位 Min.100A ※5) 000~999A(1A単位 Min.50A ※5)
0.00~5.00kA(0.01kA単位 Min.0.40kA ※5) 0.00~3.00kA(0.01kA単位 Min.0.60kA ※5)
電圧設定範囲 0.00~9.99V(0.01V単位 Min.0.30V ※6)
プリチェック機能(31条件) 電流上下限設定 000~999A 0.00~9.99kA
コンパレータ機能(31条件) 電流上下限設定 000~999A 0.00~9.99kA
電圧上下限設定 0.00~9.99V
電力上下限設定 0.00~9.99kW 0.0~99.9kW
モニター表示 通電1・2(平均電流/平均電圧)、通電1・2(ピーク電流/ピーク電圧)、通電1・2(平均電力/平均抵抗)、電流・電圧・電力・抵抗波形、条件番号
外形寸法(mm) 172(W)×390(D)×400(H) 172(W)×390(D)×269(H)
質量 28kg 18kg

※3 1段通電モード時

※4 2段通電モード時

※5 最小通電電流

※6 最低電圧

※仕様および外観は予告なく変更する場合がありますので、あらかじめご了承ください。
