特長
- ■ 特長① 4種類の通電制御方式でワークに合わせた溶接が可能
- ①2次定電流制御方式(多サイクル通電)
溶接電流をトロイダルコイルでフィードバックし、一定の電流が流れるよう半サイクルごとに制御を行います。
電源電圧の変動やワークなどの負荷変動に対応します。 - ②電源電圧変動補償制御方式(多サイクル通電)
供給した電源電圧の変動に対し、一定の電流を流すように最初の半サイクルから補償制御します。 - ③電源電圧変動補償制御方式(シングルサイクル通電)
1サイクルだけ通電します。前半波および後半波の大きさを別々に設定できます。前半波から補償制御します。 - ④電源電圧変動補償制御方式(ハーフサイクル通電)
半サイクルだけ通電します。起動ごとに電流の向きが反転します。
| 制御方式/通電モード | 多サイクル通電 | シングルサイクル通電 | ハーフサイクル通電 |
| 電源電圧変動補償制御 | ○ | ○ | ○ |
| 2次定電流制御 | ○ | － | － |
- ■ 特長② 最大電流を自動で設定
-
テスト通電をすることで装置性能を最大限に発揮できるように最大電流を自動で設定します。
- ■ 特長③ トロイダルコイルの使用で溶接電流をモニター
-
電流の上下限範囲を設定、監視ができるので溶接の品質管理に役立ちます。
- ■ 特長④ 海外輸出に対応
-
CEマーキング、CCC対応。アメリカ向け480V仕様もあります。
主な仕様

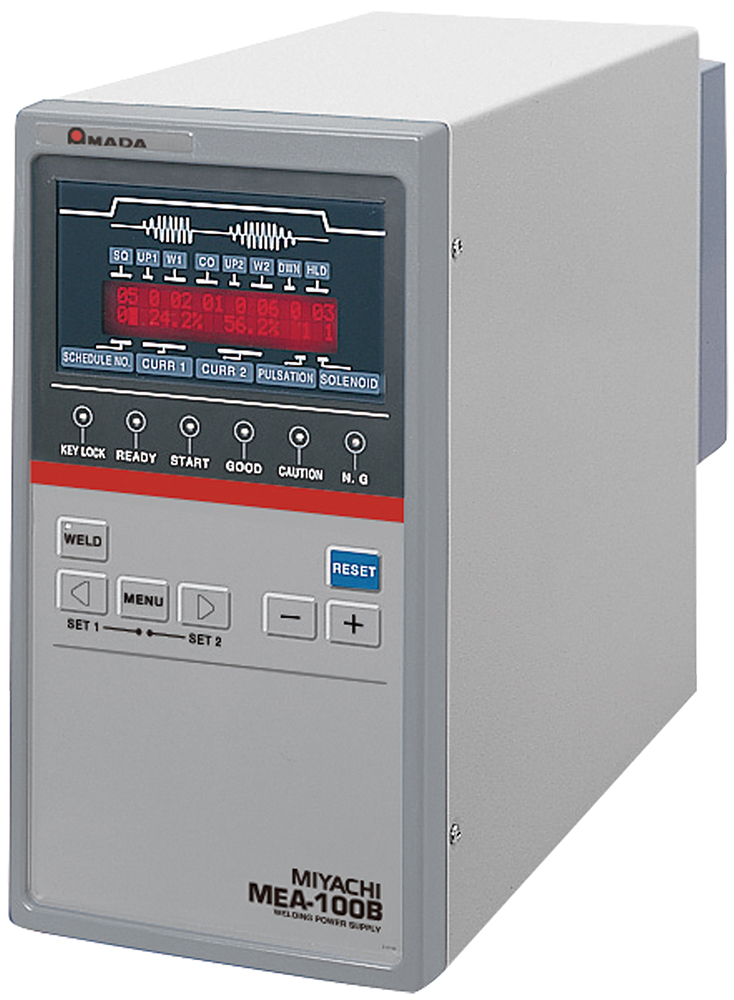

| 機種名 | MEA-100B | |
| 電源電圧 | 単相AC200/220/230/240/380/400/460/480V＋13％、－20％ 50/60Hz 自動切り替え(電圧は選択可能、ただし工場出荷時に固定) | |
| 最大容量 | 60kVA(使用率1.3% AC200V入力時)/ 66kVA(使用率1.3% AC220V入力時)/ 68kVA(使用率2% AC380V入力時)/ 72kVA(使用率2% AC400V入力時)/ 86kVA(使用率2% AC480V入力時) | |
| 制御方式 | 1. 2次定電流制御方式 2. 電源電圧変動補償制御方式 |
|
| 通電方式 | 1. 多サイクル通電 2. シングルサイクル通電 3. ハーフサイクル通電 |
|
| 制御速度 | 半サイクル | |
| 電流精度 | 2次定電流制御時 | 電源電圧変動±10％に対して±2％以内 負荷変動±10％に対して±2％以内 |
| 電源電圧変動補償制御時 | 電源電圧変動±10％に対して±3％以内 | |
| タイマー設定<31条件> | 多サイクル通電時 | 初期加圧、溶接1、冷却、溶接2、保持 00～99サイクル アップスロープ1、アップスロープ2、ダウンスロープ 0～9サイクル パルセーション 1～9回 |
| シングルサイクル通電時 | 初期加圧、保持 00～99サイクル 前半波、後半波 0.5サイクル | |
| ハーフサイクル通電時 | 初期加圧、保持 00～99サイクル 半波 0.5サイクル | |
| 電流値設定範囲<31条件> | 2次定電流制御時 | 電流値1、電流値2 0．20～9．99kA（0.01kA単位） |
| 電源電圧変動補償制御時 | 電流値1、電流値2 10．0～99．9％（0.1％単位） | |
| 電流監視<31条件> | 2次定電流制御時 | 上限設定：＋1～＋49％ 下限設定：－1～－49％ |
| 電源電圧変動補償制御時 | 上限設定：0.01～9．99kA(0.01kA単位) 下限設定：0.01～9．99kA(0.01kA単位) |
|
| オプション | トロイダルコイル MB－35E（2次定電流制御時、または電流モニタする場合に必要） | |
| 外部通信 | R5-485、双方向通信 | |
| 使用環境 | 温度：0～45℃ 湿度：90％以下(結露なきこと) 標高：1000m以下 | |
| 消費電力 | 待機時 15W以下 | |
| 外形寸法(mm) | 142（W）×418（D）×269（H） | |
| 質量 | 6.5kg | |
組み合わせトランス
| 機種名 | MT-510AC | MT-520AC | MT-530A *1 | MT-25, MT-25A |
| 定格容量 | 1.0kVA | 3.2kVA | 6.0kVA [4.2kVA] |
11.1kVA |
| 定格1次電圧 | AC200V±10% (50/60Hz) | |||
| 無負荷2次電圧 | 1.2V/1.8V/2.5V/3.5V | 2.5V/3.2V/4.0V/5.0V | 2.7V [2.2V]/3.4V [2.8V]/ 4.3V [3.6V]/5.3V [4.4V] |
2.6V/4.0V(並列接続)/5.3V/8.0V(並列接続) |
| トランス巻数比 | 167:1/111:1/80:1/57:1 | 80:1/63:1/50:1/40:1 | 74:1/59:1/47:1/38:1 | 77:1/50:1/38:1/25:1 |
| 最大溶接電流 | 1600A | 3700A | 6600A [5500A] | 8000A |
| 使用率 | 1.5％以下 | |||
| 冷却 | 自然空冷 | 水冷（4L/min） | ||
| CEマーキング | － | － | － | －：MT-25 ○：MT-25A |
| CCC | ○ | － | ○ | ○ |
| 質量 | 20kg | 35kg | 52kg | 60kg |
| 外形寸法（mm）*2 | 193(W)×284(D) ×175(H) |
182.5(W)×358(D) ×197(H) |
228(W)×370(D)×244(H) | 180(W)×370(D)×240(H)：MT-25 180(W)×463(D)×200(H)：MT-25A |
*1：[ ]内は60Hz入力時の値。
*2：突起物含まず。
