アマダウエルドテック 抵抗溶接機器 直流インバーター式溶接電源

DCスポット溶接・ヒュージング用 IS-300A

コンパクトで高出力!
高品質なヒュージングを実現!



特長
■ 特長① コンパクトで従来機(IS-120B比)の1.5倍の高出力
■ 特長② 細やかな条件設定が可能
  • 6種類の制御方式
    「1次定電流実効値制御」「2次定電流実効値制御」「2次定電力実効値制御」「1次定電流ピーク値制御」「2次定電圧実効値制御」「定位相制御」を選択でき、安定した溶接品質を実現します。
  • 第1~第3通電各々に各種設定が可能
    「パルセーション」「アップスロープ」「ダウンスロープ」「通電停止」
  • 電源電圧補償機能付きパルスリミット機能を搭載
    通電前の電源電圧変動に対してパルスリミットの値を補正する機能。 1次定電流ピーク値制御方式にてパルスリミット値設定時に有効です。
■ 特長③ トランス切り替え機能

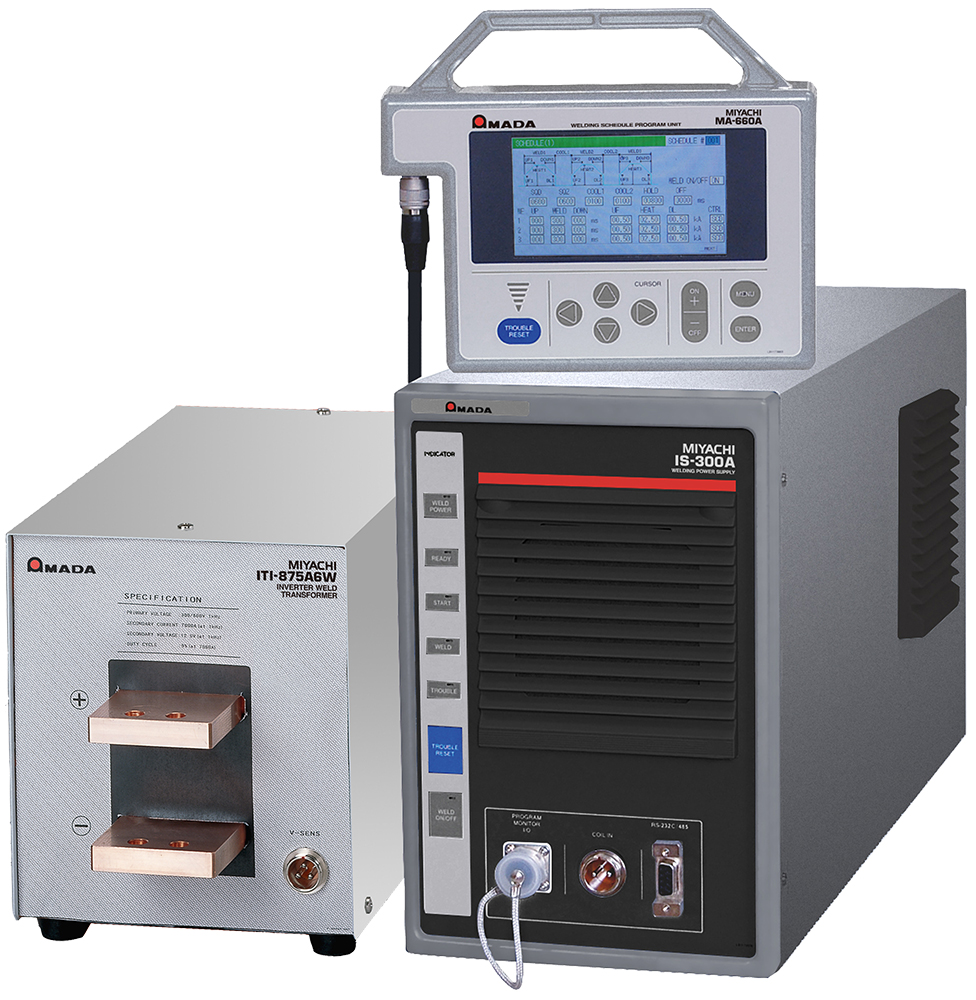

トランス切り替え機MA-650A(オプション)を用いることで、トランスを最大5台まで接続が可能。生産タクトの向上に貢献します。

■ 特長④ インタラプト機能で安定したヒュージング

ウエルドチェッカー(変位モニター機能付き)で電極の変位量(溶け込み量)を設定し、変位量が設定レベルに達したときにインタラプト信号が出力され電流を止めることで、より安定したヒュージングが可能となります。

■ 特長⑤ プログラムユニットMA-660A(オプション)

見やすいカラーLCDを採用し、電流/電圧/電力値をそれぞれ確認することができます。

■ 特長⑥ 多言語表示対応

英語、日本語、中国語、韓国語の4カ国語に対応したグローバル設計です。

■ 特長⑦ アプリケーション事例

圧着端子と被膜線のヒュージング、多芯線と端子の溶接、真鍮端子とピグテールの溶接


主な仕様

機種名 IS-300A-00-00 IS-300A-00-01
電源電圧(出荷時固定) 3相AC200~240V±10%(50/60Hz) 3相AC380~480V±10%(50/60Hz)
最大出力電流 300A(波高値)
条件数 255条件
出力周波数 600Hz~3kHz (100Hz単位で設定可能)
制御方式 1次定電流実効値制御/2次定電流実効値制御/2次定電力実効値制御/1次定電流ピーク値制御(パルス幅制限機能付)/2次定電圧実効値制御/定位相制御
タイマー設定範囲
(255条件)
  msモード/cycleモード
SQUEEZE DELAY 0000~9999ms/000~999cyc
SQUEEZE 0000~9999ms/000~999cyc
UP SLOPE 1,2,3 000~999ms/00~50cyc
WELD 1,2,3 000~999ms/000~50cyc
DOWN SLOPE 1,2,3 000~999ms/00~50cyc
COOL 1,2 000~999ms/000~999cyc
HOLD 00000~20000ms/000~999cyc
OFF *1 0または0010~9990ms/00~99cyc
トランス巻数比 1.0~199.9
パルセーション設定 01~19
バルブ設定 2系統
設定範囲
(1)定電流制御*2 (2)定電力制 (3)定電圧制御 (4)定位相制御
(1)0.1~20.0kA (2)0.1~20.0kW
(3)0.20~9.99V (4)10.0~99.9%
電流モニター HIGH 0.00~9.99kA / LOW 00.0~99.9kA
電力モニター HIGH 00.00~99.99kW / LOW 000.0~999.9kW
電圧モニター 0.00~9.99V
パルス幅モニター HIGH 10.0~100%
冷却方式 強制空冷
通信 RS-232C(片方向)/ RS-485(双方向)
設置条件 周囲空気温度 +5~+40℃
最高湿度 90%以下(結露なきこと)
最高高度 1000m以下
質量 16.5kg

*1 OFF / 開放時間を0にすると繰り返しを行いません。
*2 溶接電流の設定範囲は1次定電流制御の場合、1次側電流の換算値で300A以下。


組み合わせトランス

機種名 IT-512C ITH-651C6W ITI-875A6W
定格容量 15.8kVA 26.8kVA 37.1kVA
定格1次電圧 300V 300V/600V
無負荷2次電圧 10.7V/12.5V 9.3V 12.5V
トランス巻数比 28:1/24:1 32:1/64:1 24:1/48:1
入力周波数 1kHz
最大溶接電流 4000A 7000A 7000A
使用率 5% 8.5% 9%
ファン電圧 AC200V DC24V
冷却 空冷 水冷
質量 17.5kg 16kg 19kg
外形寸法(mm)*1 183(W) × 403.5(D) × 184(H) 167(W) × 362(D) × 199(H) 168(W) × 410(D) × 199(H)

*1 突起物含まず。

※ 上記は一例です。 上記以外にも組み合わせ可能なトランスがございます。詳しくはお問い合わせください。
