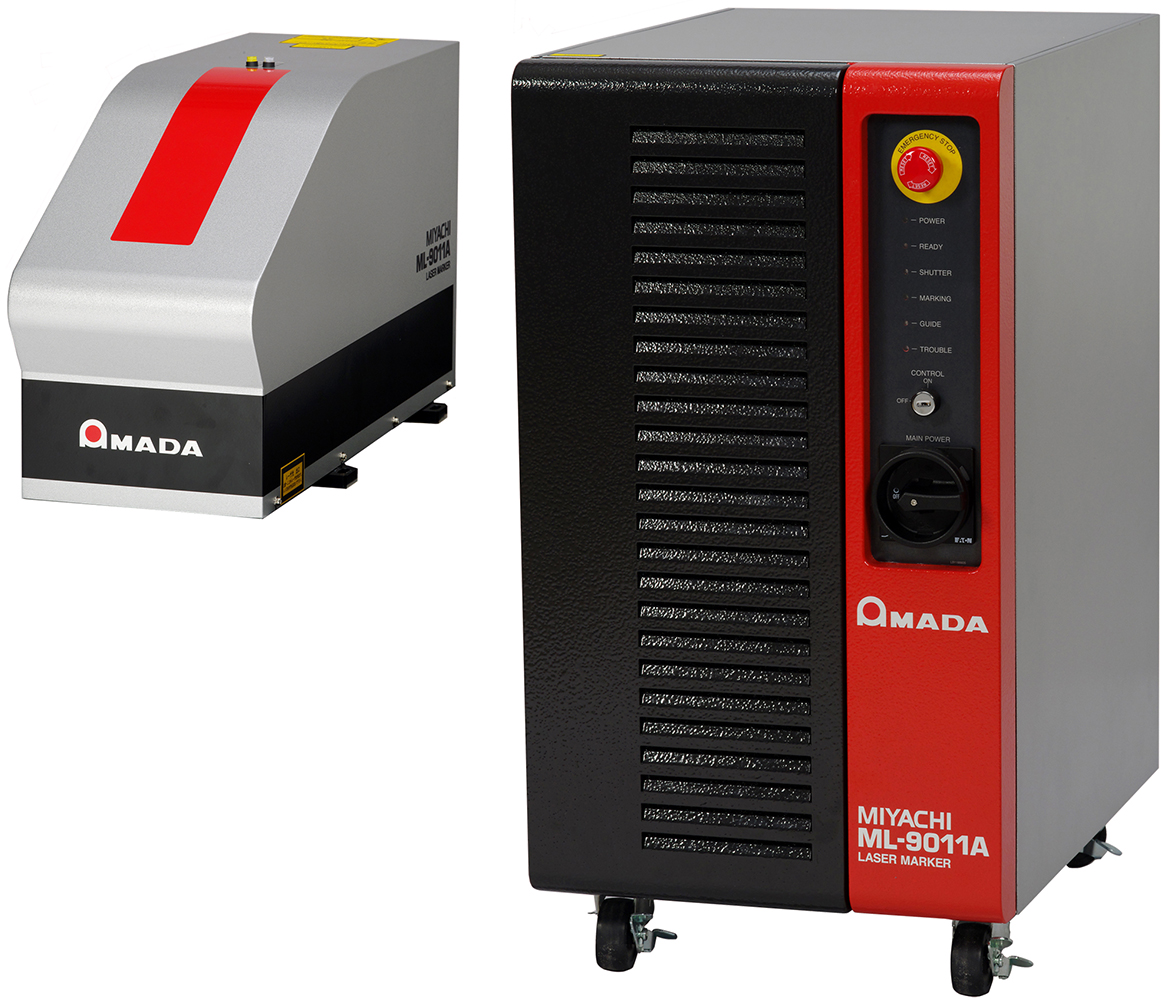

アマダウエルドテック レーザ加工機(レーザマーカー) YVO<sub>4</sub> SHGレーザ加工機 NEW

10W ML-9011A

従来機比2倍の10W高出力を実現!
豊富なラインナップから、最適なレンズを選択可能。システムアップもお任せ下さい!



特長

SHG(Second Harmonic Generation) レーザ

SHGレーザとは、基本波(1064nm)の半分にあたる532nmの波長の可視光レーザ(グリーンレーザ)です。基本波ではレーザ光の吸収率が低くレーザ加工が難しいとされてきた金や銅の他、樹脂、セラミックなど様々な材料の高品質な加工に適しています。

SHG吸収率

■ 特長① 高反射材料等への加工に最適
グリーンレーザは、「銅/金/金めっき」といった材料への吸収が良く、熱影響の少ない高品質加工を実現。
また、「樹脂/絶縁被膜/セラミック/シリコン/ガラス」といった材料にも適しています。マーキングはもちろんのこと、スクライブやトリミング、或いは剥離といった加工を高品質に行います。特に、シリコンウエハーへのマーキングや、丸線/平角線の絶縁被膜剥離に威力を発揮します。
■ 特長② 豊富なレンズラインナップ
全6種類から、集光系・ワークディスタンス・加工エリアに応じたレンズを選択可能。お客様のワーク/製造工程に最適なご提案を致します。
加工エリア内で垂直にレーザ照射可能なテレセントリックレンズも、ラインナップに加えています。
■ 特長③ オプション選択/システムアップ
ご要望に応じ、位置再現性に優れたデジタルスキャナー搭載仕様、或いは加工点観察に使える同軸カメラ対応仕様を選択可能。メンテナンスに便利な発振器出力モニター搭載仕様も御座います。
※仕様によって選択できないオプションも御座います。詳細はお問い合わせください。
これらのオプションと搬送機等を組合せた、システムアップもお任せ下さい。
■ 特長④ 高出力10W(@20kHz)
当社従来機比2倍となる、10W高出力を実現。
光学系の工夫で低出力用途(例:ML-9001A/5W機のアプリケーション)も補いつつ、大幅な加工タクト向上が見込めます。
■ 特長⑤ 高いビーム品質
ビーム品質の優れたシングルモードレーザにより、熱影響の少ない精密加工が可能。
■ 特長⑥ 励起方式
LD励起方式によりレーザ発振効率が向上し、低消費電力、高安定を実現。(ランプ励起比較)
■ 特長⑦ 完全空冷方式、省メンテナンス
チラー不要の完全空冷方式により、冷却水のメンテナンスが不要。ランニングコストの低減に繋がります。

加工サンプル

マーキングサンプル

マーキング例)文字高さ0.21mm 100mm/s

シリコンウエハーマーキング

シリコンウエハーへのマーキング

ポリイミド切断

ポリイミドの切断

リードフレーム切断

リードフレームの切断

絶縁被膜剥離

絶縁被膜線の剥離

フェライトマーキング

フェライトへのマーキング


主な仕様
加工(マーキング)エリア(標準スキャナー)
fθレンズ f80(テレセン) f100 f160 f163(テレセン) f254 f300 f410
ワークディスタンス(mm) 74 95 176 195 282 324 427
加工エリア(mm) □49 Φ80 □98 □74 □141 □175 □216
位置分解能(μm)※1 1 2 2 2 3 4 4
マーキング速度(mm/s)※2 0.01~
5,000
0.01~
7,000
0.01~
11,000
0.01~
10,000
0.01~
17,000
0.01~
20,000
0.01~
27,000



加工(マーキング)エリア(デジタルスキャナー)
fθレンズ f80(テレセン) f100 f160 f163(テレセン) f254 f300 f410
ワークディスタンス(mm) 74 95 176 195 282 324 427
加工エリア(mm) □43 Φ70 □96 □71 □134 □155 □209
位置分解能(μm)※1 1 2 2 2 3 4 4
マーキング速度(mm/s)※2 0.01~
2,500
0.01~
3,100
0.01~
5,000
0.01~
5,000
0.01~
7,900
0.01~
9,300
0.01~
12,800

※1 演算上の理論値です。位置精度とは異なります。

※2 演算上の理論値です。マーキングが可能な値は実際のマーキングにてご確認ください。

仕様
機種名 ML-9011A
発振波長 532nm
発振モード シングルモード
最大出力 10W(@20kHz)
発振形態 Qスイッチパルス発振
ガイド光レーザ 赤色半導体レーザ
外部通信端子 RS-232C、LAN
冷却方式 完全空冷方式
入力電源電圧 単相AC100~240V ±-10%(自動切り替え) 50/60Hz
マーキングソフト(対応PC) ※1 LMDraw6
• Windows 7 Professional 32bit/64bit 日本語版/ 英語版
• Windows 8.1 32bit/64bit 日本語版/ 英語版
• Windows 10 Pro 64bit 日本語版/ 英語版
字体 True type Open typeフォント、DIN、JIS Z 8905、JIS Z 8904、JIS Z 8903、
OCR-A、OCR-B、ラウンドハンド書体、丸ゴシック書体
印字の種類 アルファベット(大小文字)、数字、カタカナ、 ひらがな、
漢字(丸ゴシック書体はJIS第1水準、第2水準対応)、記号
対応ファイル形式 DXF (AutoCAD 2009 DXF形式までをサポート)、 BMP、JPEG、GIF、TIFF
コードの種類 ※2 CODE39、CODE128、ITF、データマトリクス(正方形、長方形)、QRコード、
マイクロQRコード、GSIデータマトリックス
周囲温度 5~35℃(結露・凍結なきこと)
周囲湿度 40~80%RH

※1 Windows:米国マイクロソフト社製品(登録商標)です。

※2 Data Matrix:米国IDマトリックス社、QRコード:(株)デンソーウェーブは各社の製品(登録商標)です。

 仕様および外観は予告なく変更する場合がありますので、あらかじめご了承ください。
