アマダウエルドテック レーザ加工機(レーザマーカー) ファイバーレーザ加工機

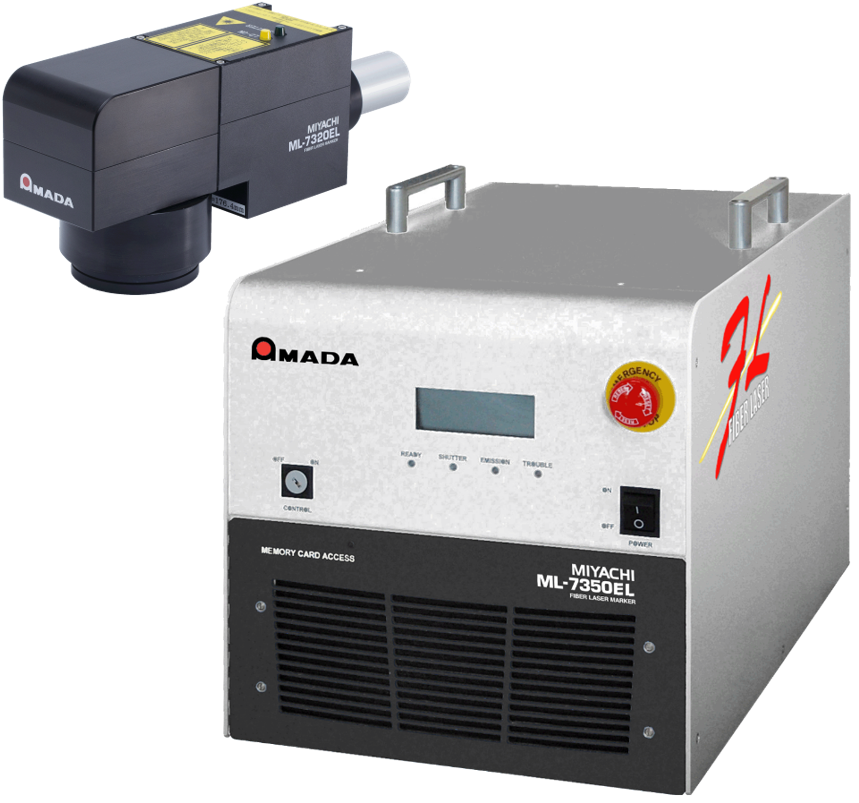

20W/50W ML-7320DL/7350DL

高出力、高品質レーザをコンパクトボディで完全空冷を実現!高速深彫り加工が可能!

当社最高出力50Wのファイバーレーザ加工機!高速加工によるタクト短縮を実現!

ML-7320DL/7350DLは、金属部品に印字マーキングや、アルミやSUSへの彫刻加工、その他強加工用途に最適な完全空冷式のファイバーレーザ加工機です。従来機よりビーム品質が向上し、高い加工品質が得られます。同時にファイバーレーザの優れたレーザ発振効率により省エネルギー化を実現します。また、当機は最大50Wのファイバーレーザ発振器を搭載し、より深い彫刻加工と高速化により、タクトタイムの短縮による生産性の向上に貢献します。

さらに、当社従来機と互換のある定評あるマーキングソフト「LMDraw6」を搭載し、当社従来機とのデータ互換や変換が可能で、機種移行もスムーズに行えます。

  • 当社最大の高出力ファイバーレーザ(最大50W)発振器を搭載し、アルミやSUSの高速深彫り加工が可能
  • 従来機よりビーム品質が向上し、より高精細な加工が可能
  • コンパクトデザインのヘッドユニットを採用した省スペース設計
  • 当社従来機と互換性のある高性能マーキングソフト【LMDraw6】を搭載
  • CFカードスロットを搭載し、当社従来機からのデータ移行、共有、バックアップが容易
  • オプションのXYZθ軸モーションコントロール機能の使用で、本体より多軸ステージコントロールが可能
  • 完全空冷式と低消費電力(ML-7320DLをML-7320CLと比較-50%以上)設計でランニングコストを削減
  • 長寿命LDユニット採用によりメンテナンスコストを削減
  • 耐環境性強化ヘッド(IP5X)構造を採用
  • CDRH、RoHS、CEの各種海外輸出規制に対応
基本機能
ファイバーレーザ
自動バックアップ機能
マルチモードレーザ
完全空冷式
LMDraw6
省メンテナンス
ガイド光機能
中小企業投資促進税制固定資産税の特例


特長
■ 特長① マーキングソフト「LMDraw6」を搭載!

使いやすい当社従来機同様のマーキングソフト「LMDraw6」(DL専用)を搭載!
描画や文字、2次元コードなどを自在に描け、レーザで刻印ができます。
また、当社従来機とのデータ互換が可能。
さらに、インポート機能を使うことで旧バージョンのデータを使用することができます。

ファイバーレーザ加工機 |ソフトウエア

■ 特長② 従来機を凌ぐ高いビーム品質

高品質なビームプロファイル

ファイバーレーザ|ビームプロファイル

■ 特長③ コンパクト設計のヘッドユニット

ヘッド本体全長は、従来機(ML-7340CL)からさらに40%以上短いコンパクト設計 ※エキスパンダーユニット除く

ファイバーレーザ加工機 |コンパクト

用途

機械部品、工具、電子部品、電装部品、医療器具へのマーキング、アルミやSUSの深彫り加工、カッティング、穴あけ加工など

基本仕様性能

ファイバーレーザ

高いエネルギー変換効率と高ビーム品質により、高精細なマーキングや加工が可能です。

基本仕様性能

自動バックアップ機能

時間や操作回数を指定し、操作履歴を自動的にバックアップできます。

基本仕様性能

マルチモードレーザ

酸化マーキングなど加工範囲が広くエネルギーを必要とする用途に有効です。

パワーイメージ図

基本仕様性能

完全空冷式

ファンモーター・電子冷却器による冷却のため、冷却水や水フィルターが不要です。

基本仕様性能

LMDraw

シンプルな操作画面に多彩な機能を満載したマーキングソフトです。

基本仕様性能

省メンテナンス

構成部品の最適化により、メンテナンス工数を大幅に削減します。

基本仕様性能

ガイド光機能

ワークのマーキング開始位置や加工エリアを知らせる機能です。




加工サンプル

ファイバーレーザ加工機|高品質マーキング

エッジがシャープなアルミ材の深彫り加工(深さ 0.8mm)



ファイバーレーザ加工機|2次元コードマーキング

高品質なアルミの2次元コードマーキング

ファイバーレーザ加工機|深彫りマーキング

アルミ材の深彫りマーキング (深さ 1.8mm/40回描き)


主な仕様
加工(マーキング)エリア
fθレンズ f75 ※1 f100 f150 f160 f270 f350
スキャン方式 ガルバノメータースキャナー
加工エリア(mm) Φ39 Φ80 Φ120 □98 □140 □200
ワークディスタンス(mm) 93 108 170 176 313 412
位置分解能(μm) ※2 1 2 2 2 4 4
マーキング速度(mm/s) ※3 0.01~5000 0.01~7000 0.01~10000 0.01~11000 0.01~18000 0.01~20000

※1 f75 は標準ヘッドユニットのみ。

※2 演算上の理論値です。位置精度とは異なります。

※3 演算上の理論値です。マーキングが可能な値は実際のマーキングにてご確認ください。

仕様
機種名 ML-7320DL

ML-7350DL

レーザタイプ Ybファイバーレーザ
発振波長 基本波
発振モード マルチモード
最大出力 20W(発振器出力) 50W(発振器出力)
発振形態 パルス発振
繰り返し周波数 20k~200kHz 50k~200kHz
ガイド光レーザ 赤色半導体レーザ
マーキング速度 550文字/秒(文字高さ1mm、f=160)
外部通信端子 USB1.1(フルスピード)、RS-232C(オプション)、コンパクトフラッシュカード
ヘッド-制御ユニット間ケーブル 3m(固定)
冷却方式 完全空冷方式
入力電源電圧 単相AC100~240V(自動切り替え) 50/60Hz
消費電力 270W以下 330W以下
マーキングソフト(対応PC) ※1 LMDraw6
• Windows 7 Professional 32bit/64bit 日本語版/ 英語版
• Windows 8.1 32bit/64bit 日本語版/ 英語版
• Windows 10 Pro 64bit 日本語版/ 英語版
字体 True Typeフォント、DIN30640、JIS Z 8905、JIS Z 8904、JIS Z 8903、OCR-A、OCR-B、
ラウンドハンド書体、丸ゴシック書体
印字の種類 アルファベット (大小文字)、数字、カタカナ、ひらがな、漢字 (丸ゴシック書体は
JIS 第1水準、第2水準)、記号
対応ファイル形式 DXF(AutoCAD 2006バージョンまでをサポート)、BMP、JPEG、GIF、TIFF
コードの種類 ※2 CODE39、CODE128、ITF、データマトリクス(正方形、長方形)、QRコード、マイクロQRコード
耐環境性強化ヘッド 国際保護等級 IP5X、(オプションヘッド: 国際保護等級 IP67、JIS規格 IPXXG ※3)
周囲温度 5~35℃(結露・凍結なきこと)
周囲湿度 40~80%RH(結露・凍結なきこと)
質量 <制御ユニット>26kg <ヘッドユニット>4kg <防水防油ヘッド(オプション)>7kg

※1 Windows:米国マイクロソフト社製品(登録商標)です。

※2 Data Matrix:米国IDマトリックス社、QRコード:(株)デンソーウェーブは各社の製品(登録商標)です。

※3 全環境下での耐塵・耐水・耐油を保障するものではありません。

 仕様および外観は予告なく変更する場合がありますので、あらかじめご了承ください。
