アマダウエルドテック レーザ溶接機 ダイレクト・ダイオード・レーザ溶接機

20W ML-5020BW

独自のレーザ出力制御技術、
アクティブヒートコントロール!
樹脂溶着やはんだ付けに最適!

中小企業投資促進税制固定資産税の特例


特長

ML-5020BWは、20W出力と2点同時加工が可能なダイレクト・ダイオード・レーザ溶接機です。
レーザはんだ付けを想定した商品で、こてはんだと比べて非接触でダメージの少ない加工を実現します。
電子部品(チップ抵抗や同軸ケーブル)のレーザはんだ付けにお勧めです。


■ 特長① アクティブヒートコントロールに対応
加工端の発熱量を基準に、レーザ出力を自動で制御する新機能です。
専用光学系を使って発熱量をレーザ溶接機本体へフィードバックし、予め設定した発熱量となるようレーザ出力を制御します。溶接機内部の出力を基準とした従来機能※1とは異なり、加工端を基準とすることで、ワークの発熱状態に応じた出力制御が可能です。※1 リアルタイムパワーフィードバック

ML-5020BWの場合、同新機能は2点同時加工に標準対応し、各々の光学系で機能します。ステンレスやアルミといった金属
と比べて融点の低いはんだ付けでは、加工端基準でレーザ出力を制御するこの機能が有効です。歩留まり改善に有効な加工
技術で、初めてレーザ溶接機を導入される場合にもお勧めです。



■ 特長② レーザはんだ付けに最適
レーザを熱源としたはんだ付けで、「こて」を用いない非接触の方法です。
こて先に穴があくような心配がなく、省メンテナンス化に貢献します。また、レーザの特長である微細集光径を生かし「局所加熱」することで、「製品(ワーク)全体の加熱が不要」なのも大きなメリットです。レーザを使うことで加工箇所をピンポイントで狙うことができ、電子部品等の小型化に伴う狭小箇所へのはんだ付けに最適です。鉛フリーはんだにも対応します。
加工方法:
熱源としてレーザを照射後、糸はんだを供給します。ペーストはんだの場合、先にはんだを塗布しレーザを照射します。
  イメージ:チップ抵抗のレーザはんだ付け(例)

  レーザはんだ付けサンプル レーザはんだ付けサンプル レーザはんだ付けサンプル

  ①ワークをセットします       ②レーザ照射により加熱されます   ③はんだを供給します

  レーザはんだ付けサンプル レーザはんだ付けサンプル レーザはんだ付けサンプル

  ④はんだが塗れ拡がります      ⑤レーザ照射を停止し、接合されます



アクティブヒートコントロール®により、最適な加工となるようレーザ出力を的確に制御できます。

■ 特長③ 省エネルギー
発振効率の良いLD(レーザダイオード)の光を直接熱加工に応用できるため、消費電力が小さく、効率の良いエネルギー装置です。
■ 特長④ レーザ樹脂溶着にも有効
ダイレクト・ダイオード・レーザの特長でもあるビーム品質を生かし、金属に比べ融点の低い樹脂溶着にもお使い頂けます。接着剤を用いずに接合することでコストダウンが可能、また環境にもやさしい加工を実現します。
■ 特長⑤ 軽量コンパクト
自動機への搭載を前提に設計、省スペース化に繋がります。
■ 特長⑥ メンテナンスフリー
設計最適化によりメンテナンスフリーを実現、消耗品代や交換工数の削減に貢献します。

動画

レーザ樹脂溶着やはんだ付けに最適!

チップ抵抗のレーザはんだ付け(位置決めステージ付き)


主な仕様

商品の仕様をご紹介します。

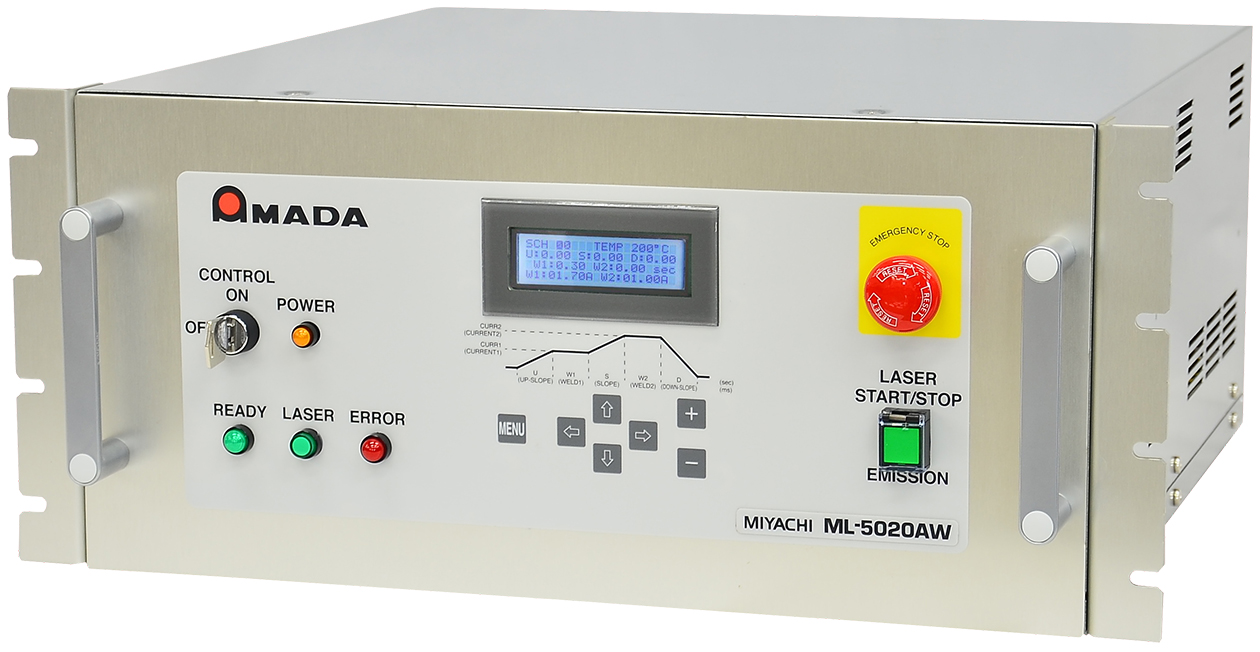

機種名 ML-5020BW
最大定格出力(W) 20×2
照射時間(~sec or ~ms) ~5 or ~999
ファイバー径(φ-mm) / 長さ(m) 0.1 / 5
発振波長(nm) 915
冷却方式 完全空冷
電源電圧(AC-V, Hz) 単相100~220 50/60 ±10%
出射ユニット 専用出射ユニット
質量(kg) 22
寸法(mm) 480(W)×563(D)×211(H)

仕様及び外観は予告なく変更する場合がありますので、あらかじめご了承下さい。
