アマダウエルドテック レーザ溶接機 パルスファイバーレーザ溶接機

150W - 600W ML-3000シリーズ

新タイプのパルスファイバーレーザ登場!

高品質、高安定、低コストのレーザ溶接を実現!

新しいパルスファイバーレーザ方式と空冷方式を採用。従来のランプ励起方式のYAGレーザと比較し、さらに高品質、大幅な低消費電力、低ランニングコストを実現!

微細パルス溶接のほか、高速CW(連続発振)溶接が可能で、様々な用途に対応します。YAGレーザの置き換えに最適です。
当機種はレーザ発振効率に優れ、省エネ、低コストで環境に配慮したモノづくりに貢献します。

基本機能

リアルタイムパワーフィードバック
波形制御機能
パワーモニター機能
カラー液晶タッチパネル
外部通信
フェードイン・フェードアウト
中小企業投資促進税制固定資産税の特例

カタログebook

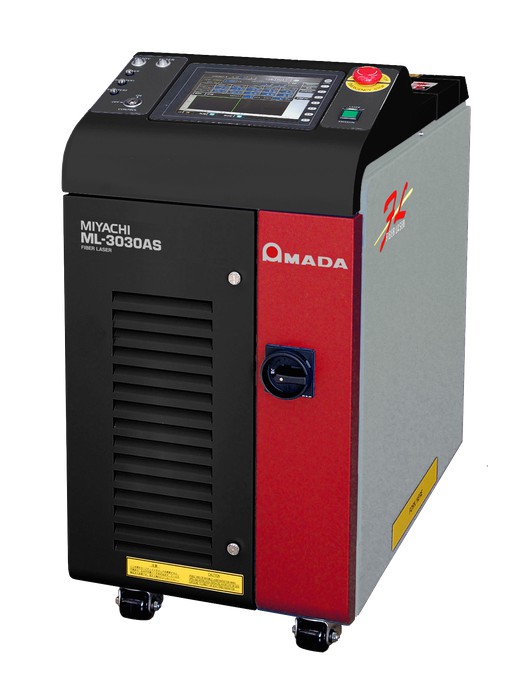

ML-3030AS/ML-3015AS


特長
  • チラー不要の完全空冷方式を採用し、低ランニングコスト
  • 高効率ファイバーレーザ方式により、同出力のYAGレーザと比較し、約85%の消費電力を削減(ML-3060AS)
  • 最大60(J)のエネルギー出力により、従来はYAGにしかできなかった用途にも適用可能(ML-3060AS)
  • 同一サイズで300W(ML-3030AS)と150W(ML-3015AS)をラインナップ
  • 熱レンズ効果がなく、安定したスポットサイズを実現
  • 独自のリアルタイムパワーフィードバック機能を搭載し、安定した出力が得られます
  • パルス、CW(連続発振)動作が可能
  • パワーモニターを内蔵
  • 大型カラー液晶タッチパネルによる簡単操作
  • ML-3060AS: 最大時間4分岐が可能
    (オプションのアイソレーター搭載時には最大時間3分岐まで)
    ML-3030AS/3015AS: 同時、時間どちらか2分岐が可能
  • 国内メーカーならではの、きめ細かいサポートが可能
  • オプションのアイソレーターを搭載することにより、加工点からの反射光などから発振器を保護

オプションのアイソレーター搭載時にはファイバー出射後のレーザ出力が最大10%低下します。

基本仕様性能

リアルタイムパワーフィードバック

ランプ励起モジュール内のレーザ出力をリアルタイムでサンプリング。サンプリングされたレーザ出力と設定波形を比較して、リアルタイムでフィードバックを行い、ランプへの投入エネルギーを変化させることで、設定波形を再現し、理想のレーザ出力波形を得ることができます。

リアルタイムパワーフィードバック

基本仕様性能

波形制御機能

3段波形を基本としたFIXモード。
波形制御機能1

複雑な波形を表現できるFLEXモードを搭載。
波形制御機能1

基本仕様性能

パワーモニター機能

レーザ平均パワー(W)をモニターできます。
PEAK:照射開始時からのピーク値を随時更新して表示。
ENERGY:照射終了時に、照射開始から終了までのエネルギー積算値を表示。

基本仕様性能

カラー液晶タッチパネル

カラー液晶のタッチパネルは大型ディスプレイで見やすく、
本体から取り外し、手元で操作することができます(要延長ケーブル)。

カラー液晶タッチパネル

基本仕様性能

外部通信

外部通信機能を使用することにより、レーザ装置の条件やモニター値などのデータを集中管理できます。
・方式     :RS-485準拠、非同期式、全二重
・データ速度 :9600、19200、38400、57600, 115200 bps

基本仕様性能

フェードインフェードアウト

シーム溶接終了の痕や円周シーム溶接時の重なり部分も美しい仕上がりになります。

フェードインフェードアウト


加工サンプル

商品の加工・溶接のサンプルをご紹介します。

アルミ突き合わせシーム溶接と重ねスポット溶接

パルスファイバーレーザ溶接機|アルミ溶接サンプル

SUS304の高品質なスポット溶接

パルスファイバーレーザ溶接機|SUS溶接サンプル

銅の重ねスポット溶接

パルスファイバーレーザ溶接機|銅溶接サンプル


主な仕様

商品の仕様をご紹介します。

機種名 ML-3060AS ML-3030AS ML-3015AS
最大定格出力
(発振器出力)
REPEATモード:600W / CWモード:550W REPEATモード:300W / CWモード:270W REPEATモード:150W/CWモード:135W
最大ピークパワー
(発振器出力)
REPEATモード:5.5kW / CWモード:550:0.55kW REPEATモード:2.7kW / CWモード:0.27kW REPEATモード:1.35kW / CWモード:0.135kW
パルス幅 0.2~50.00ms (0.05msステップ)
パルス繰り返し数 1~1000pps
変調機能 1~5000Hz (正弦波、三角波、矩形波)
発振波長 基本波
位置決めガイド光 赤色可視レーザ内蔵
反射光防止機能 反射光センサー内蔵
伝送ファイバー SI-0.1 (NA0.20) SI-0.1/0.2/0.3/0.4/0.6/0.8 (NA0.20)
分岐光学系 光ファイバー光学系 時間4分岐まで(オプション)
(オプションのアイソレーター搭載時には最大時間3分岐まで)
光ファイバー光学系 同時、時間どちらか2分岐まで(オプション)
条件設定数 256条件
パワーモニター レーザエネルギー(J)、平均パワー(W)を測定、表示
カウンター表示 総出力回数、良判定された出力回数、LD点灯時間、加工時間
所要電源 単相AC200~240V (+10% -15% 50/60Hz)
最大入力電流 23A(200V)、21A(220V)、19A(240V) 11A(200V)、10A(220V)、9A(240V) 9A(200V)、8.2A(220V)、7.5A(240V)
消費電力 最大3.5kW (待機時 0.2kW) 最大2.0kW (待機時 0.2kW) 最大1.6kW (待機時 0.2kW)
ブレーカー容量 30A 15A
外部通信機能 RS-485 (オプション:RS-232C変換アダプター)
冷却方式 強制空冷
使用環境温度 10~35℃
使用環境湿度 50~85%RH (結露がないこと)
外形寸法 750(W)×750(D)×1250(H)mm 400(W)×770(D)×810(H)mm
質量 250kg以下 150kg以下

 オプションのアイソレーター搭載時にはファイバー出射後のレーザ出力が最大10%低下します。

 仕様および外観は予告なく変更する場合がありますので、あらかじめご了承ください。


用途

電子部品、電装部品、機械部品、樹脂部品、メディカル部品、精密板金の溶接、小型部品のシーム溶接、微細スポット溶接など
