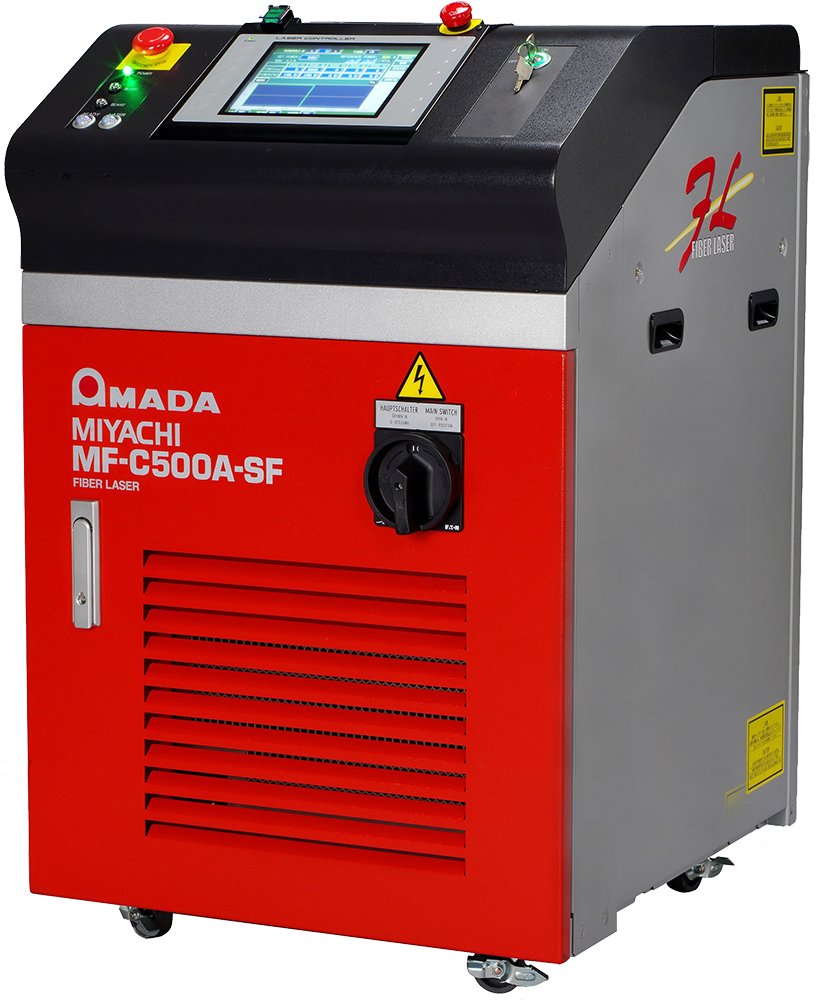

アマダウエルドテック レーザ溶接機 ファイバーレーザ溶接機

500W (シングルモード) MF-C500A-SF/300W (シングルモード) MF-C300A-SF

シングルモード&完全空冷化を実現!

チラー不要、コンパクトな300W/500W機

シングルモードファイバーレーザ溶接機のMF-C300A-SF/MF-C500A-SFが登場!
300W/500Wの低~中出力用途で、チラー不要・コンパクトな完全空冷仕様です。
ガウシアン分布の高品質レーザで、高アスペクト比の細く深い溶け込みが得られます。
当社製ガルバノスキャナーに接続可能で、高い耐反射光特性も備えます。
各種モーター、電装品、電子部品、電池などのレーザ溶接にお勧めです。

中小企業投資促進税制固定資産税の特例


特長
■ 特長① シングルモード レーザ採用
ガウシアン分布(正規分布)のシングルモードレーザは集光性に優れ、高アスペクト比の細く深い溶接が可能。
狭小箇所へ熱影響の少ない溶接が容易となり、スパッタやブローホール、クラックの低減に繋がります。(要事前検証)

ビームプロファイルと断面形状

ガウシアン分布

溶接部断面

■ 特長② 耐反射光特性
反射光による停止頻度を抑制※1し、SUSだけでなく、銅やアルミといった高反射材料のレーザ溶接に
適しています※2。安全対策として反射光検知センサーを内蔵し、発振器損傷を防止。
■ 特長③ 完全空冷
レーザ本体からファイバーに至るまで、冷却水を必要しない完全空冷仕様です。省メンテナンス化に貢献。
■ 特長④ 新たな出力ラインナップ
シングルモードファイバーレーザ溶接機に、300Wと500Wが新たに加わりました。
溶接条件に応じたご提案が可能。
■ 特長⑤ スキャニングシステム/ワブリング溶接
ガルバノスキャナーユニット(オプション)を用いることで、高速かつ高効率な加工を実現。
専用光学系の採用により、優れた集光性を最大限生かすことができます。
また、ワブリング溶接を行うことでワークへの急熱急冷を抑制し、クラック低減にも寄与。
ワブリング幅を広げることで、溶接強度を向上させることもできます。

ワブリング溶接

ガルバノスキャナー

■ 特長⑥ 製品/アプリケーション
シングルモード、耐反射光特性、及びワブリング溶接といった特長を生かし、様々な製品/アプリケーションに
用いることができます。
SUSに代表される鉄系合金のシーム/スポットレーザ溶接のみならず、銅やアルミのような高反射材料を多く用いる
製品にもお勧めです。
各種モーターでは、巻き線と端子を接合する端末処理や端部丸めも可能。
電池では、バスバー/タブの溶接からフタ/注液口の封止まで、多様な溶接用途にお応えします。
他にも、スマートフォンに内蔵される電子部品、或いは自動車に搭載される電装品/センサー/エンジン部品などで
幅広くお使い頂けます。

自動車業界における加工製品例

自動車業界における加工製品例

■ 特長⑦ 出力管理
パワーメーター(オプション)を用いた加工端基準の出力管理で、お客様の加工品質向上に貢献。
■ 特長⑧ 制御機能
任意波形制御機能により様々な波形再現が可能。
変調機能(繰り返し周期及び波形)により高速微細溶接から切断まで多彩な用途を実現。
■ 特長⑨ 省エネ、省スペース化
弊社同等出力機(ML-6500C/ML-6700B)と比較し、設計最適化により消費電力を削減。
また、軽量コンパクトな設計により、設置環境にゆとりをもたらします。
■ 特長⑩ 優れたユーザインターフェース
タッチパネル式の大型液晶カラーディスプレイを採用。条件入力が簡単で、表示言語も和英で切り替え可能です。延長ケーブルにより離れた場所からも操作が可能。

※1:当社調べ。同等集光径における比較で、反射光により停止しにくいことを示します。
※2:事前検証が必須です。


主な仕様

商品の仕様をご紹介します。

機種名 MF-C300A-SF MF-C500A-SF
モード シングル
最大定格出力 300W 500W
伝送ファイバー RQB / シングルモードファイバー
パルス幅 リピートモード 標準 0.1~500.0ms (0.1msステップ)
設定切り替え 0.05~500.00ms (0.05msステップ)
CWモード 標準 0.1~1000.0s (0.1sステップ)
設定切り替え 0.001~10.000s (0.001sステップ) /
0.01~100.00s (0.01sステップ) / 1~10000s (1sステップ)
パルス繰り返し数 1~1000pps
変調機能 1~5000Hz (正弦波、三角波、矩形波)
発振波長 基本波
位置決めガイド光 赤色可視レーザ内蔵
出力安定度 ±2%以下 (100W以上) ※1
±3%以下 (100W未満) ※1
条件数 256
測定機能 レーザエネルギー(J)、平均パワー(W)
カウンター ・総出力回数の表示(9桁)
・良判定された出力回数の表示(9桁)
・LD点灯時間の表示(7桁)
・加工時間の表示(7桁)
レーザコントローラー(言語) タッチパネル、脱着可(和文、英文切り替え可)
供給電源/ブレーカー容量 単相 AC200V~240V ±10%  50/60Hz / 20A以上
消費電力 最大 2.0kW 3.3kW
劣化時 0.5kW 0.5kW
冷却方式 完全空冷
周囲温度/周囲湿度 10~35℃/ 20~85%RH
外形寸法 556mm(W)×744mm(D)×902mm(H)

※1:右記条件を満たす場合 周囲温度変化:±5℃以内の変動 / レーザ照射時間:8時間以内

仕様および外観は予告なく変更する場合がありますので、あらかじめご了承ください。
