NEW

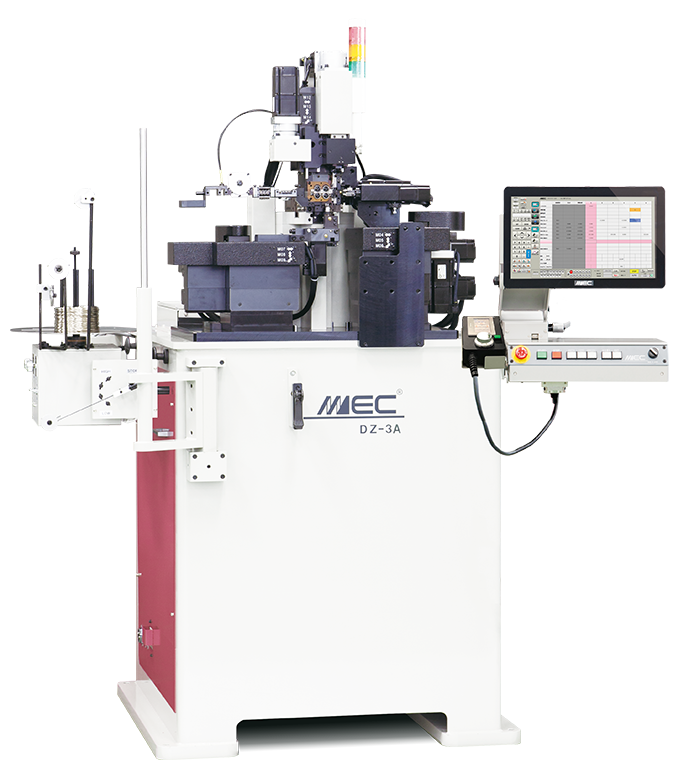

DZ-3A (ø0.04 ~ ø0.3 mm)
15极细线精密数控卷绕扭簧成型机
结合了超精密高速卷绕加工与自由成型扭簧加工，我们在极细线材领域开辟新的加工境界。
特长
- 1. 结合了超精密高速卷绕加工与折弯加工
- 除了原有的卷线机的线圈加工功能外，3组3D滑块还可以自由地实现各种角度的折弯加工。
- 2. 自由的模块设计
- 每个3D滑块都可以配备适合您用途的模块单元，例如刀具更换器或旋转伺服系统。
- 3. 弹簧成型机专用程序「MNO2」使操作性能更加提升
-
- MEC独自开发的MNO2弹簧成型专用程序对每个轴的操作状态、输入/输出、跳转项等做出显示、让您可以一目了然地掌握程序流程。
- 大幅提升了程序编辑功能，使用导引系统功能与触摸式液晶萤幕， 能够更加容易制作程序。
- 且可在与主屏幕分开的专用屏幕上设置检测长度、控制卷绕角度与设定输入/输出等。
- 利用用途广泛的生产管理画面和生产数据收集库功能、维持高效能的生产作业。
- 4. 对应IoT 系统
- 使用最新的弹簧成型专用程序「MNO2」系统、可经由标准内建的Wi-Fi 功能在智慧型手机与电脑等装置、对机械进行监控、利用予防保全的机能定期维修保养、使生产效率能够提升。
视频
加工样本
详细规格
| 机种名称 | DZ-3A |
|---|---|
| 线径 *1 | ø0.04 ~ ø0.3 mm |
| 线圈外径 | ø8 mm |
| 弹簧指数 | D/d 3.5以上 |
| 送线轴 *2 | 0.0001 mm |
| 节距轴 *2 | 0.0001 mm |
| 芯棒前后轴 *2 | 0.001° |
| 左右3D工作台轴 *2 | 0.0001 mm |
| 上部3D滑动轴 *2 | 0.001 mm |
| 刀具更换轴 *2 | 0.001° |
| R旋转伺服轴 *2 | 0.001° |
| 电磁阀 | 4个端口 (Max 8个端口) |
| 最大使用空气压 | 0.5 MPa |
| 电源 | AC 三相200V, 15A |
| 主体重量 | 860 kg |
| 控制装置 | Windows |
| 系统软件 | MNO2 |
| 显示装置 | 15.6英寸全高清触摸屏幕 |
| 外部记忆装置 | USB内存卡 |
| 环境温度 | 5 ~ 40°C |
*1 使用选配的极细线固定架所对应的线径为ø0.02 ~ ø0.1 mm。
*2 最小输入值：程序输入时的单位，非指精确度。
因产品改良，可能在无提前告之情况下变更此规格及外观・装备。
关于日本规格外，请另外咨询我公司。
