ES-1A ((w x h) 2 ~ 6 x 1 ~ 3 mm)

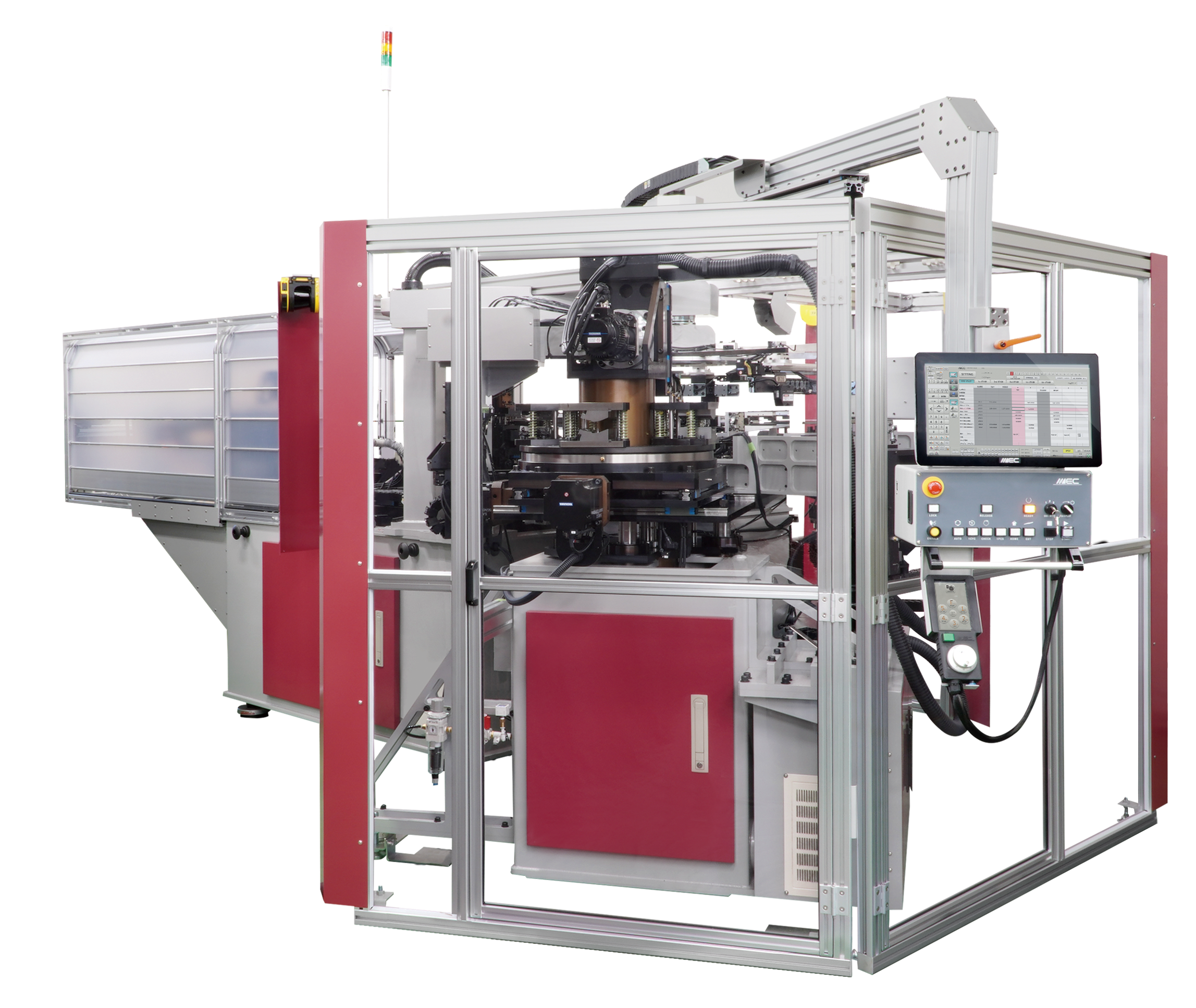

アマダプレスシステムばね成形機セグメントコンダクタコイル専用システム NEW

最大20 種類のヘアピンを段取り替えなしで加工するセグメントコンダクタコイル専用マシンです。

被加工材（ワーク）を工程ごと（送り・真直・剥離・曲げ・プレス）に移動し、分割して加工します。この新開発の平角銅線曲げシステムとトランスファシステムにより、各工程をオーバーラップして加工することで、高速かつ高精度な生産を実現します。

自動化と段取り時間の短縮による生産性の向上

プログラム操作のみで、1 モーターに必要とされ得る最大20 種類のセグメントコンダクタコイルを、段取り替えなしで生産可能です。
一般的なヘアピンコイルにて、ステーター挿入圧力に影響するコイル間の幅の精度0.3 mm 以下を実現します。
線材の真直度による曲げ角度への影響を最小限にするため、センサー計測による曲げ加工を行います。
平角銅線専用の直線機により、容易に真直線加工が可能となります。
付属のアンコイラTY-500AE を使用することで、材線をスムーズに送り出すすことができるため、コイル成形に影響のあるバックテンションを軽減します。さらに、段取りも容易になります。また、新開発の矯正機構により、平角銅線の残留応力を除去し真直度が向上します。これにより高精度な加工が可能になります。
独自の円形トランスファシステム機構により、生産タクトの短縮に加え、設置面積の省スペース化を実現します。

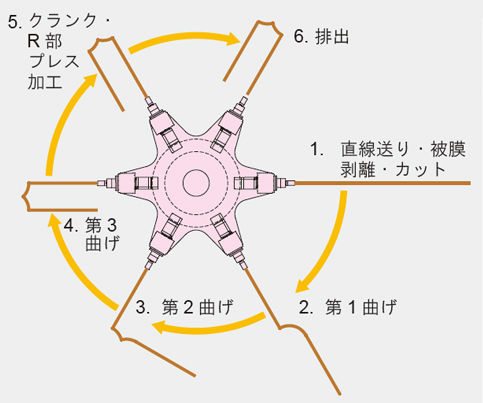

加工プロセストランスファ図

本仕様ならびに外観・装備は、改良等のため予告なく変更することがあります。
海外仕様については、別途お問い合わせください。
