SH-3AG (2ポイント、ø0.08 ~ ø0.23 mm)
ガイドワイヤ加工専用 2 ポイント コイリングマシン
医療用カテーテルのガイドワイヤ加工に特化した高速・高品質生産システムです。
従来の巻付け生産方式を大きく上回る生産スピードを実現します。
特長
- ① ガイドワイヤに求められる品質に対応
-
- 新開発の2 ポイントコイリングユニットは、コイリング時の摩擦を分散しコイル初張力の 安定化に貢献します。
- 1 ポイント方式と比べ、アーバ（芯金）が不要なためコイル内径の跡が大幅に減少します。
- オプションの長尺コイルワイヤを受ける回転式排出シュータPR-1 により、長尺コイルの製作の際の振れの抑制と排出方法の悩みを解消し、高精度な加工をサポートします。
- ② 自動化生産に対応
-

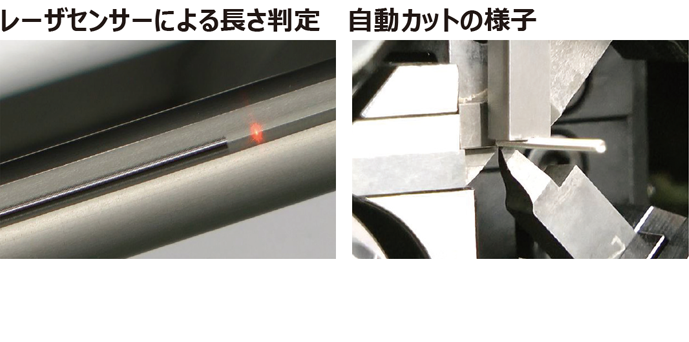

従来の巻付け生産方式と違い、コイリング後の自動カット能機によりコイルの連続生産が可能になりました。これにより、1日の作業で約90%の省力化を実現します。また、生産中の余分な廃材の発生がないため、歩留まりが向上します。
- ③ 高速生産に対応
-
ワイヤ繰り出し量を調節し、かかる張力を一定にしてマシンに送り込みます。これにより、安定した高品質加工に加え、従来の巻付け生産方式と比較して約3倍（当社調べによる）の生産スピードを実現します。

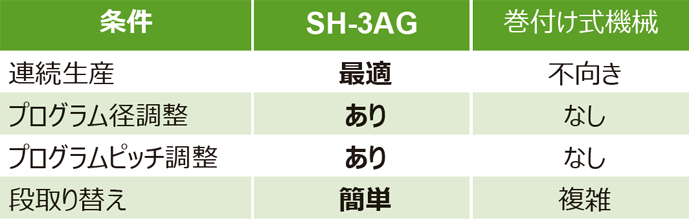

- ④ SH-3AG と巻付け式機械との比較
-
動画
MEC SH-3AG ø0.18 mm
主な仕様

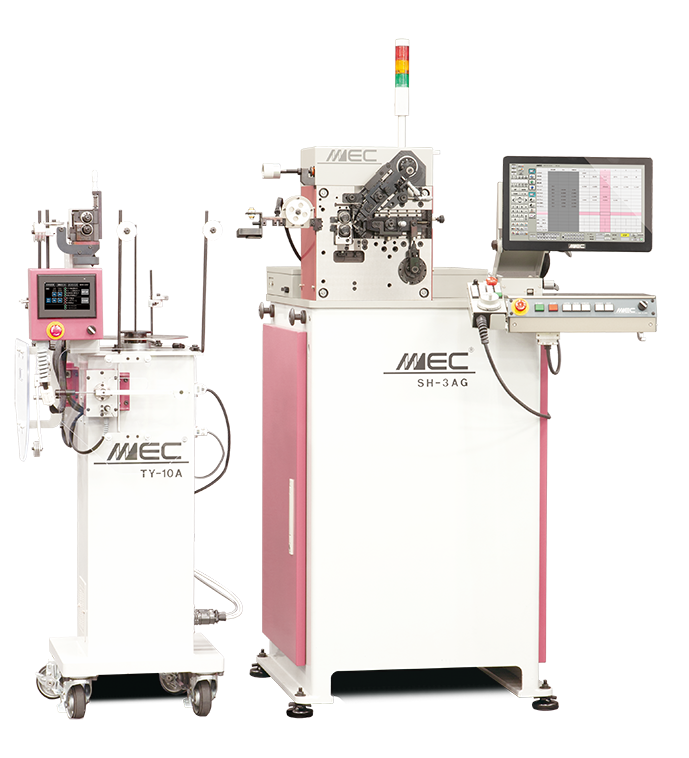

- システム：
-
- 2 ポイントコイリングマシン SH-3AG
- 張力制御自動線台 TY-10A
- 専用カットユニット
- オプション：
-
- 外径測定ユニット
- 回転式排出シュータ PR-2
| 機種名 | SH-3AG | |
|---|---|---|
| 線径 | ø0.08 ~ ø0.23 mm | |
| コイル外径 | ø10 mm | |
| ばね指数 | D/d 4 以上 | |
| フィード軸 | 0.0001 mm | |
| 最大フィード速度 | 85 m/min | |
| カット軸* | 0.001° | |
| トーションアタッチ軸* | 0.001° | |
| 1st ポイント軸* | 0.0001 mm | |
| 2nd ポイント軸* | 0.001° | |
| 初張力軸* | 0.001° | |
| アーバ軸* | 0.001 mm | |
| 電磁バルブ | 8ポート | |
| 最大使用空気圧 | 0.5 MPa | |
| 電源 | AC 三相200V, 15A | |
| 本体重量 | 380 kg | |
| 制御装置 | Windows | |
| ディスプレイ | 15.6インチ フルHDタッチパネル | |
| 外部記憶装置 | USBメモリ | |
| 環境温度 | 5 ~ 40°C | |
*最小入力値：プログラム入力単位であり精度を表すものではありません。
本仕様ならびに外観・装備は、改良等のため予告なく変更することがあります。
海外仕様については、別途お問い合わせください。
