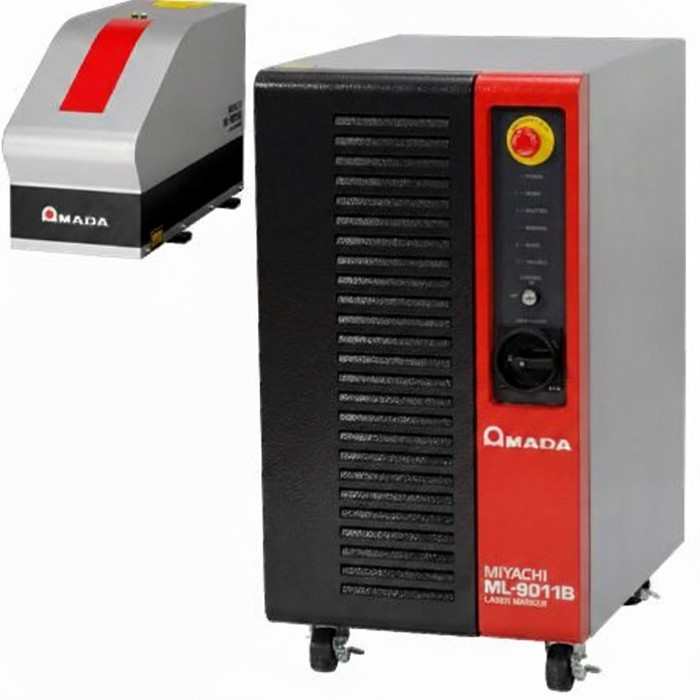

SHG(Second Harmonic Generation) レーザ

SHGレーザとは、基本波(1064nm)の半分にあたる532nmの波長の可視光レーザ(グリーンレーザ)です。基本波ではレーザ光の吸収率が低くレーザ加工が難しいとされてきた金や銅の他、樹脂、セラミックなど様々な材料の高品質な加工に適しています。

■ 特長① 高反射材料等への加工に最適

グリーンレーザは、「銅/金/金めっき」といった材料への吸収が良く、熱影響の少ない高品質加工を実現。
また、「樹脂/絶縁被膜/セラミック/シリコン/ガラス」といった材料にも適しています。マーキングはもちろんのこと、スクライブやトリミング、或いは剥離といった加工を高品質に行います。特に、シリコンウエハーへのマーキングや、丸線/平角線の絶縁被膜剥離に威力を発揮します。

■ 特長② 豊富なレンズラインナップ

全6種類から、集光径・ワークディスタンス・加工エリアに応じたレンズを選択可能。お客様のワーク/製造工程に最適なご提案を致します。
加工エリア内で垂直にレーザ照射可能なテレセントリックレンズも、ラインナップに加えています。

■ 特長③ オプション選択/システムアップ

ご要望に応じ、位置再現性に優れたデジタルスキャナー搭載仕様、或いは加工点観察に使える同軸カメラ対応仕様を選択可能。メンテナンスに便利な発振器出力モニター搭載仕様も御座います。
※仕様によって選択できないオプションも御座います。詳細はお問い合わせください。
これらのオプションと搬送機等を組合せた、システムアップもお任せ下さい。

■ 特長④ 高出力10W(@20kHz)

当社従来機比2倍となる、10W高出力を実現。
光学系の工夫で低出力用途(例：ML-9001A/5W機のアプリケーション)も補いつつ、大幅な加工タクト向上が見込めます。

■ 特長⑤ 高いビーム品質

ビーム品質の優れたシングルモードレーザにより、熱影響の少ない精密加工が可能。

■ 特長⑥ 励起方式

LD励起方式によりレーザ発振効率が向上し、低消費電力、高安定を実現。(ランプ励起比較)

■ 特長⑦ 完全空冷方式、省メンテナンス

チラー不要の完全空冷方式により、冷却水のメンテナンスが不要。ランニングコストの低減に繋がります。
