アマダウエルドテック 抵抗溶接機器 トランジスタ式溶接電源

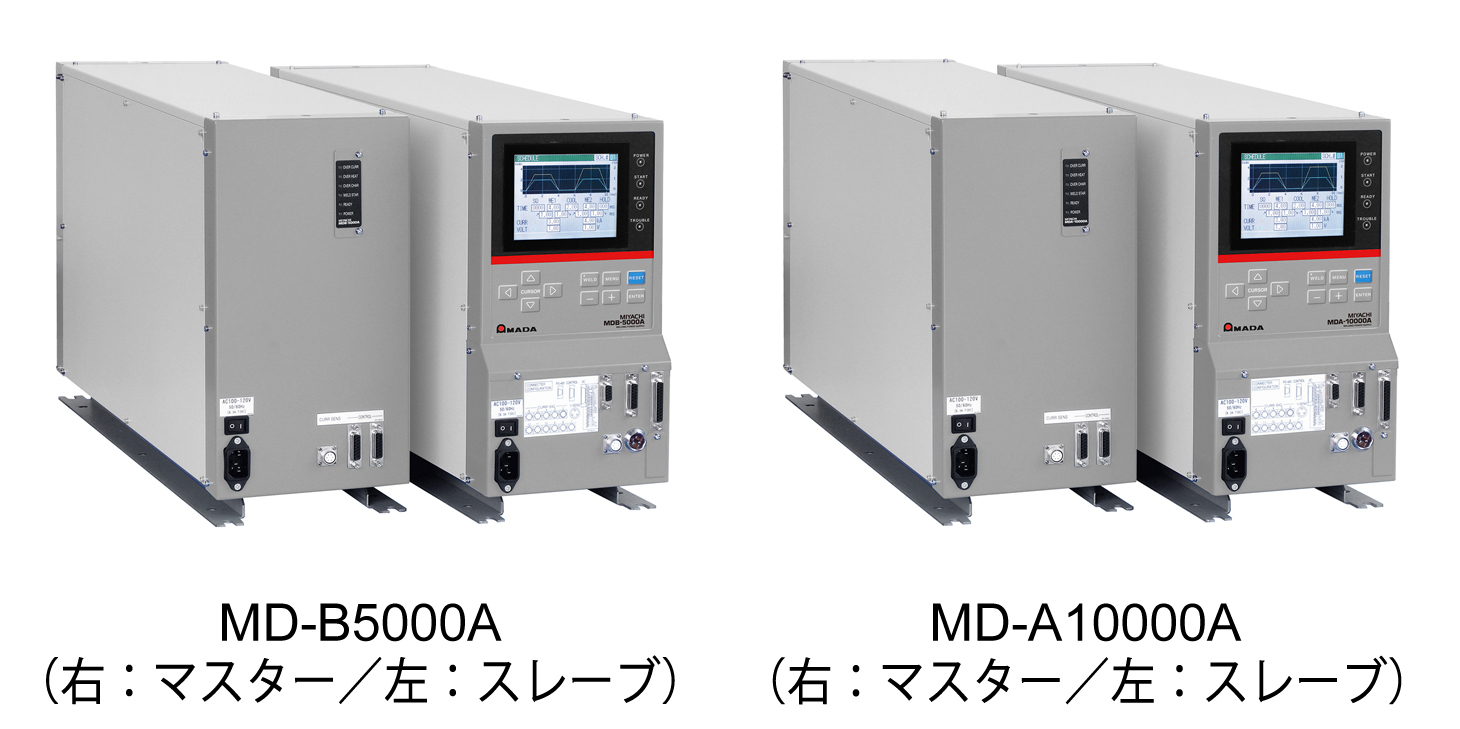

パラ接続型 MD-A10000A/MD-B5000A

複数台パラレル接続することで
短時間大電流溶接が可能



特長
■ 特長① 複数台接続することにより短時間大電流溶接が可能
  • MD-A10000A :最大12台(マスター1台×スレーブ11台)
  • MD-B5000A  :最大  2台(マスター1台×スレーブ 1台)

出力が固定されている電源と違い、電源をパラレル接続することができるので、必要な溶接電流に合わせて増設することも可能です。

            パラ接続例

MD-A10000A複数台パラレル接続例 ※左側:高加圧溶接ヘッド(最大加圧力:20kN) 特注仕様

■ 特長② マスター1台で設定が可能

MD-A8000Bのパラレル接続時は、各電源ごとに溶接条件を入力する必要がありましたが、MD-A10000A/MD-B5000Aではマスターとスレーブが同期されており、マスター1台での設定が可能です。



マスターの操作のみで管理可能!

■ 特長③ 装置全体での電流フィードバック

電源単体での電流フィードバックではなく、パラレル接続されている電源全体での電流フィードバックとなり、より精密な溶接が可能です。

■ 特長④ 選べる3つの制御方式

「定電流制御」、「定電圧制御」、「定電流・定電圧制御」の3つの制御方式が選択できます。

■ 特長⑤ 極性切り替え型 (MD-B5000A)

ペルチェ効果(極性効果)を解消し、シリーズ溶接のナゲット径を均一にできます。


動画

バッテリーのタブ付け

抵抗溶接システム例


加工サンプル



ナットと銅板のプロジェクション溶接       銅板(t3.0mm)のプロジェクション溶接     バッテリータブの溶接(極性切替)


主な仕様

機種名 MD-A10000A
タイプ 標準型
電源電圧 単相AC100V~120Vまたは単相AC200V~240V 50/60Hz
最大消費電力 430W
最大溶接電圧 30V
制御方式 定電流制御方式/定電圧制御方式/定電流・定電圧制御方式
スレーブ接続台数 0~11台
最大電流値 10.0kA(マスター1台)
20.0kA(マスター1台×スレーブ1台)
30.0kA(マスター1台×スレーブ2台)
40.0kA(マスター1台×スレーブ3台)
50.0kA(マスター1台×スレーブ4台)
60.0kA(マスター1台×スレーブ5台)
70.0kA(マスター1台×スレーブ6台)
80.0kA(マスター1台×スレーブ7台)
90.0kA(マスター1台×スレーブ8台)
100.0kA(マスター1台×スレーブ9台)
110.0kA(マスター1台×スレーブ10台)
120.0kA(マスター1台×スレーブ11台)
タイマー設定(31条件) 初期加圧 000~9999ms
プリチェック通電 0.00~1.00ms
プリチェック判定時間 2ms(固定)
アップスロープ 0.00~9.99ms(通電に含まれる)
通電(1段通電モード)/通電1,2(2段通電モード 0.00~9.99ms
冷却(2段通電モードのみ) 0.00~9.99ms
ダウンスロープ 0.00~9.99ms(通電に含まれる)
保持 000~999ms
モニター表示 通電1・2(平均電流/平均電圧)、通電1・2(ピーク電流/ピーク電圧)、通電1・2(平均電力/平均抵抗)、電流・電圧・電力・抵抗波形、条件番号
外形寸法(mm) マスター:172(W)×636(D)×350(H) スレーブ:172(W)×614(D)×269(H)
質量 37kg



機種名 MD-B5000A
タイプ 極性切り替え型
電源電圧 単相AC100V~120Vまたは単相AC200V~240V 50/60Hz
最大消費電力 430W
最大溶接電圧 30V
制御方式 定電流制御方式/定電圧制御方式/定電流・定電圧制御方式
スレーブ接続台数 1台
最大電流値 10.0kA(マスター1台、スレーブ1台)
タイマー設定(31条件) 初期加圧 000~9999ms
プリチェック通電 0.00~1.00ms
プリチェック判定時間 2ms(固定)
アップスロープ 0.00~9.99ms(通電に含まれる)
通電(1段通電モード)/通電1,2(2段通電モード 0.00~9.99ms
冷却(2段通電モードのみ) 0.00~9.99ms
ダウンスロープ 0.00~9.99ms(通電に含まれる)
保持 000~999ms
モニター表示 通電1・2(平均電流/平均電圧)、通電1・2(ピーク電流/ピーク電圧)、通電1・2(平均電力/平均抵抗)、電流・電圧・電力・抵抗波形、条件番号
外形寸法(mm) マスター:172(W)×636(D)×350(H) スレーブ:172(W)×614(D)×269(H)
質量 37kg

仕様および外観は予告なく変更する場合がありますので、あらかじめご了承ください。
