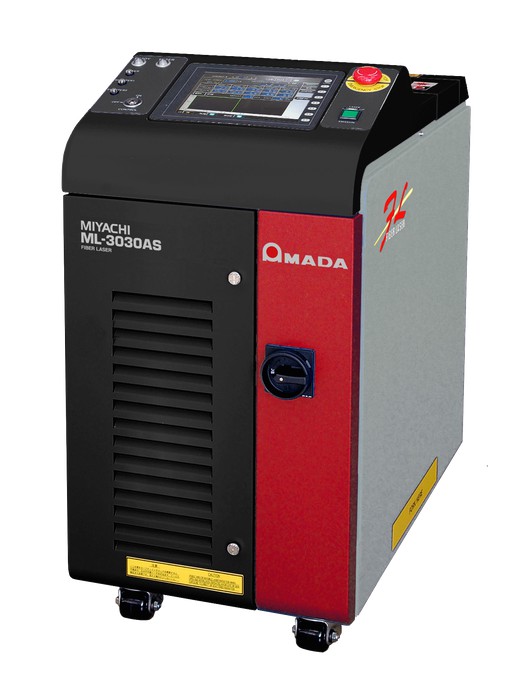

150W - 300W ML-3000シリーズ
新タイプのパルスファイバーレーザ登場!
高品質、高安定、低コストのレーザ溶接を実現！
新しいパルスファイバーレーザ方式と空冷方式を採用。従来のランプ励起方式のYAGレーザと比較し、さらに高品質、大幅な低消費電力、低ランニングコストを実現！
微細パルス溶接のほか、高速CW（連続発振）溶接が可能で、様々な用途に対応します。YAGレーザの置き換えに最適です。
当機種はレーザ発振効率に優れ、省エネ、低コストで環境に配慮したモノづくりに貢献します。
取扱説明書ダウンロード 申し込みフォーム
基本機能
特長
- チラー不要の完全空冷方式を採用し、低ランニングコスト
- 高効率ファイバーレーザ方式により、同出力のYAGレーザと比較し消費電力を削減
- 従来はYAGにしかできなかった用途にも適用可能
- 同一サイズで300W(ML-3030AS)と150W(ML-3015AS)をラインナップ
- 熱レンズ効果がなく、安定したスポットサイズを実現
- 独自のリアルタイムパワーフィードバック機能を搭載し、安定した出力が得られます
- パルス、CW（連続発振）動作が可能
- パワーモニターを内蔵
- 大型カラー液晶タッチパネルによる簡単操作
- ML-3030AS/3015AS： 同時、時間どちらか2分岐が可能
- 国内メーカーならではの、きめ細かいサポートが可能
- オプションのアイソレーターを搭載することにより、加工点からの反射光などから発振器を保護
※オプションのアイソレーター搭載時にはファイバー出射後のレーザ出力が最大10%低下します。
リアルタイムパワーフィードバック
ランプ励起モジュール内のレーザ出力をリアルタイムでサンプリング。サンプリングされたレーザ出力と設定波形を比較して、リアルタイムでフィードバックを行い、ランプへの投入エネルギーを変化させることで、設定波形を再現し、理想のレーザ出力波形を得ることができます。
波形制御機能
3段波形を基本としたFIXモード。
複雑な波形を表現できるFLEXモードを搭載。
パワーモニター機能
レーザ平均パワー（W）をモニターできます。
PEAK：照射開始時からのピーク値を随時更新して表示。
ENERGY：照射終了時に、照射開始から終了までのエネルギー積算値を表示。
カラー液晶タッチパネル
カラー液晶のタッチパネルは大型ディスプレイで見やすく、
本体から取り外し、手元で操作することができます（要延長ケーブル）。
外部通信
外部通信機能を使用することにより、レーザ装置の条件やモニター値などのデータを集中管理できます。
・方式 ：RS-485準拠、非同期式、全二重
・データ速度 ：9600、19200、38400、57600, 115200 bps
フェードインフェードアウト
シーム溶接終了の痕や円周シーム溶接時の重なり部分も美しい仕上がりになります。
加工サンプル
商品の加工・溶接のサンプルをご紹介します。
- アルミ突き合わせシーム溶接と重ねスポット溶接
-
- SUS304の高品質なスポット溶接
-
- 銅の重ねスポット溶接
-
主な仕様
商品の仕様をご紹介します。
| 機種名 | ML-3030AS | ML-3015AS | |
| 最大定格出力 (発振器出力)※ |
REPEATモード：300W / CWモード：270W | REPEATモード：150W/CWモード：135W | |
| 最大ピークパワー (発振器出力)※ |
REPEATモード：2.7kW / CWモード：0.27kW | REPEATモード：1.35kW / CWモード：0.135kW | |
| パルス幅 | 0.2～50.00ms (0.05msステップ) | ||
| パルス繰り返し数 | 1～1000pps | ||
| 変調機能 | 1～5000Hz (正弦波、三角波、矩形波) | ||
| 発振波長 | 基本波 | ||
| 位置決めガイド光 | 赤色可視レーザ内蔵 | ||
| 反射光防止機能 | 反射光センサー内蔵 | ||
| 伝送ファイバー | SI-0.1/0.2/0.3/0.4/0.6/0.8 (NA0.20) | ||
| 分岐光学系 | 光ファイバー光学系 同時、時間どちらか2分岐まで(オプション) | ||
| 条件設定数 | 256条件 | ||
| パワーモニター | レーザエネルギー(J)、平均パワー(W)を測定、表示 | ||
| カウンター表示 | 総出力回数、良判定された出力回数、LD点灯時間、加工時間 | ||
| 所要電源 | 単相AC200～240V (+10% -15% 50/60Hz) | ||
| 最大入力電流 | 9A(200V)、8.2A(220V)、7.5A(240V) | ||
| 消費電力 | 最大1.6kW (待機時 0.2kW) | ||
| ブレーカー容量 | 15A | ||
| 外部通信機能 | RS-485 (オプション：RS-232C変換アダプター) | ||
| 冷却方式 | 強制空冷 | ||
| 使用環境温度 | 10～35℃ | ||
| 使用環境湿度 | 50～85%RH (結露がないこと) | ||
| 外形寸法 | 400(W)×770(D)×810(H)mm | ||
| 質量 | 150kg以下 | ||
※ オプションのアイソレーター搭載時にはファイバー出射後のレーザ出力が最大10%低下します。
※ 仕様および外観は予告なく変更する場合がありますので、あらかじめご了承ください。
用途
電子部品、電装部品、機械部品、樹脂部品、メディカル部品、精密板金の溶接、小型部品のシーム溶接、微細スポット溶接など
