数控电动伺服压力机
NEW

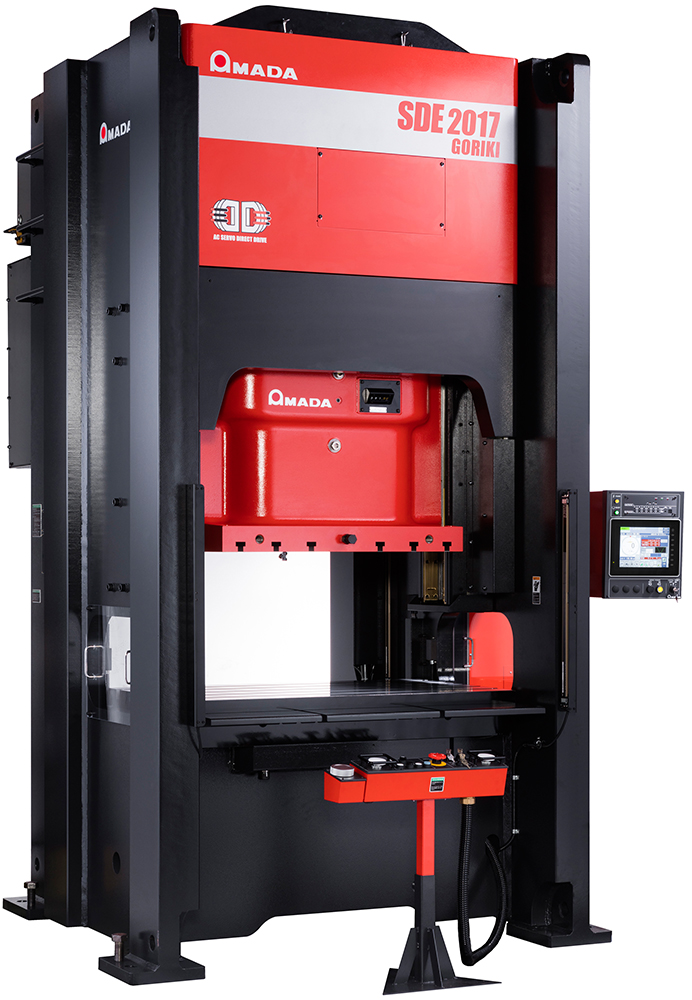

SDE-i3 GORIKI 单点 / 1500 ~ 3000 kN
数控电动伺服压力机
｢GORIKI｣，名称意为｢提高刚性(GO)，力量强大(RIKI)」的伺服压力机。
搭载新开发的「i3」控制系统。
特长
- 1. 高刚性机架构造，强化纵向刚性
- 正面支撑柱的上方采用山形设计，同时减少机身面板的切口，采用实心柱机加要构造，增强了纵向刚性，达到抑制加压时支撑柱延伸的效果。产品升级后减少了冲裁振动，实现高精度高品质的加工。
-
- 2. 高刚性导轨构造，强化横向刚性
- 采用滑块中央导轨且全行程覆盖式构造，大大提高横向刚性。显著提高重心偏移的对应特性，维持生产时的稳定性及高精度。
-
- 3. 扩大滑块区域
- 高刚性构造及宽幅滑块区域，适宜多工序模具的使用，对应板材锻造及高张力钢板等高附加值成形加工，扩大加工领域。
-
宽滑块范围
- 4. 丰富多彩的滑块运动模式
- 将加工技术经验数字化，根据加工种类提供最合适的加工模式，追求伺服压力机的操作性。
-
样板运动模式界面
- 5. 丰富且实用的滑块运动模式
- 标准配置各类加工样板滑块运动模式。选择加工产品的种类，机器会自行完成推荐滑块运动的初步设定。
-
各类加工样板滑块运动模式界面
- 6. 顾及地球环境的压力机
- 减轻环境负担，改善工场作业环境的产品。
- 「节能化」：大幅削减消费电力*
- 「省资源化」：削减润滑油的使用量*
- 「改善工作环境」：大幅削减加工时噪音*
* 本公司同级别的机械式压力机
- 7. 提高运行界面的操作性
- 为了方便使用，设计了三种基本的运行模式UI。在各运行模式下，可确认需要的信息，同时可快速，轻松地进行操作。
-
生产
试作
设置准备
视频
材质 : SPHC / 板厚 : 3.2 mm
SDE GORIKI
加工样本
■ 高精密切断加工
使用设备: SDE-1515 GORIKI
材质: SPHC
板厚: 3.2 mm
尺寸: 83 x 46 mm
■ 板材锻造成形一体化
使用设备: SDE-2017 GORIKI
材质: SPHC
尺寸
外径: ø34.5 mm
法兰边厚度: 4 mm
两轴部高度: 11.5 mm
样品提供：株式会社 OTA
系统升级例子
可以选择最适合客人的周边装置进行组合，系统升级。
卷材供给
与GORIKI专用的整平送料机LFO系列组合最合适。根据加工内容，实现丰富多彩的产品阵容和高操作性，为高精度加工做出贡献。
SDE-2017iIII GORIKI + LFO400H-GR
LFO400H-GR 主要特长
- 1. 标准搭载模拟回路控制
- 控制开卷机的回转，改善卷材松散，减轻材料表面的损伤。
- 2. 标准配备自动修正矫正量的机构
- 卷材根据卷量而变化的材料弯曲，通过滚轮压下量的自动调整来修正。自动维持平坦度，提高产品精度。
- 3. 运行画面数据协作
- 共享运行画面数据，可在机器画面上显示整平送料机信息。
主要规格
| 机种名称 | 板宽 mm |
板厚 mm |
卷材质量 Max kg |
卷材外径 Max mm |
送料长度 mm |
生产线速度 m/min |
工作滚轮 上/下 根 |
开卷机 扩缩方式 |
| LFO400H-GR | 70 ~ 400 | 0.6 ~ 6.0 | 3000 | ø1400 | ~ 500 | 22 | 4 / 3 | 气压 |
详细规格
| 机种名称 | 高刚性机架 SF (GORIKI) |
加压能力 kN |
行程长度 mm |
行程数 min-1 |
开口高度 mm |
| SDE-1515i3 | SF (GORIKI) | 1500 | 150 | ~ 95 | 380 |
| SDE-2017i3 | SF (GORIKI) | 2000 | 175 | ~ 75 | 415 |
| SDE-3020i3 | SF (GORIKI) | 3000 | 205 | ~ 60 | 460 |
因产品改良，可能在无提前告之情况下变更此规格及外观・装备。
关于海外规格，请另外咨询我公司。
