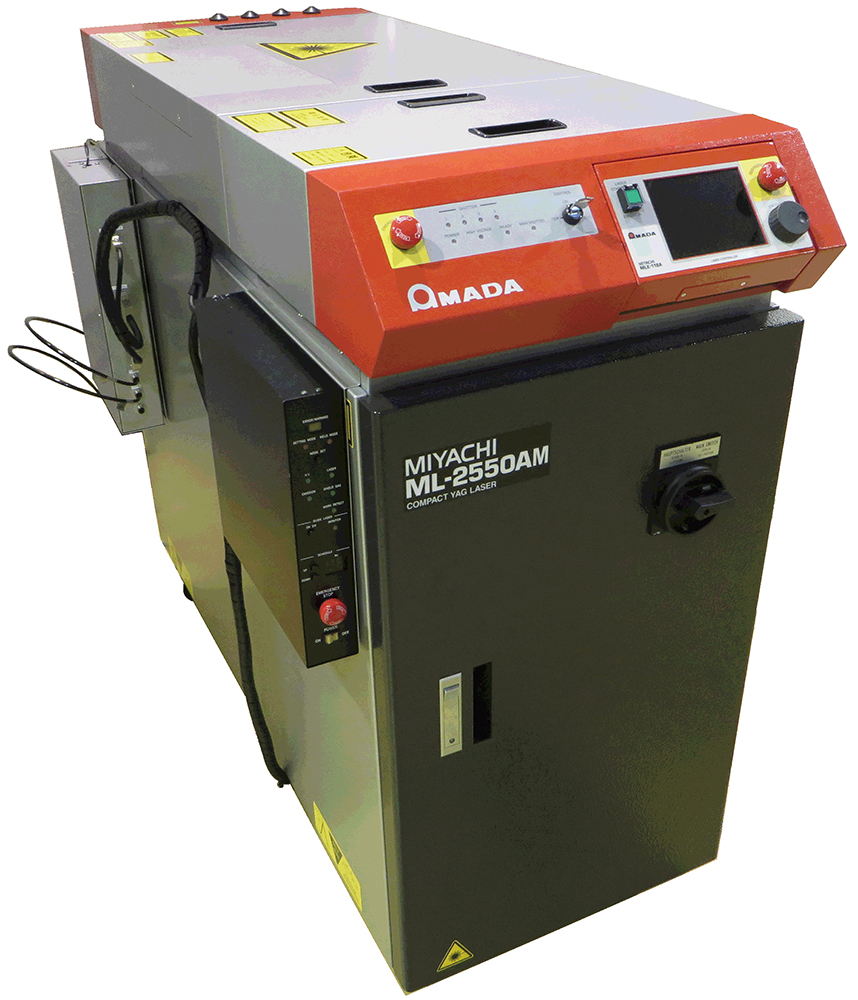

アマダウエルドテック レーザ溶接機 レーザハンディ溶接機

400W ML-2550AM

手軽なハンド式で、焼けやひずみが少ない高品質なレーザ溶接が可能

扱いやすいL型ハンディトーチ
誰でも簡単にYAGレーザ溶接が可能です

32種類の条件設定と任意波形制御機能により、様々なワーク・材質の溶接が可能です。
リアルタイムパワーフィードバック機能を搭載しているため、加工の再現性が向上し、安定した溶接を実現します。
加えて、熱影響が少ない特長を持つため、歪みの生じやすい薄板の溶接に最適です。

  • L型ハンディトーチを使用し、手動によるYAGレーザ溶接が可能です
  • 各種金属(SUS、鉄系、チタン、一部アルミ可)に対応可能です
  • レーザ光の高速繰り返し出力により、美しい溶接ビード(溶接痕)が得られ、仕上げ工程を削減します
  • 最大2.0t程度(SUS板)の溶接が可能。(これ以上の板厚はご相談ください)
  • ハンディトーチは被溶接物から離れた場合、自動的にレーザが停止する安全機能を搭載
  • トーチ部は完全空冷方式で、先端よりシールドガスを噴出し、酸化防止も可能
  • 溶接部の仮付け、修正、少量多品種製品、試作品の他、薄板でも裏抜け歪みの少ない溶接など用途は様々です

基本機能

リアルタイムパワーフィードバック
バリアブルミラー
波形制御機能
パワーモニター機能
コントローラー
外部通信
フェードイン・フェードアウト
中小企業投資促進税制固定資産税の特例


特長
■ 特長① ハンディトーチ

L型、軽量のハンディトーチを採用

先端L型ノズルを採用。400gの軽量コンパクト設計で、作業性の高いトーチデザインです

■ 特長② 使用イメージ

■ 特長③ レイアウトブロック図

基本仕様性能

リアルタイムパワーフィードバック

ランプ励起モジュール内のレーザ出力をリアルタイムでサンプリング。サンプリングされたレーザ出力と設定波形を比較して、リアルタイムでフィードバックを行い、ランプへの投入エネルギーを変化させることで、設定波形を再現し、理想のレーザ出力波形を得ることができます。

リアルタイムパワーフィードバック

基本仕様性能

バリアブルミラー

分岐バランスによるレーザパワーの損失をなくし、分岐バランスが向上します。

バリアブルミラー

基本仕様性能

波形制御機能

3段波形を基本としたFIXモード。複雑な波形を表現できるFLEXモードを搭載。
波形制御機能

基本仕様性能

パワーモニター機能

レーザエネルギー(J)とその平均パワー(W)の両方をモニターできます。任意エネルギー値をあらかじめ設定しておくと、レーザエネルギー値がその値にならなかった場合、異常信号が出力されるので、充実した品質管理が行えます。

基本仕様性能

コントローラー

本体から取り外し手元で操作することができます。

閉じる

基本仕様性能

外部通信

外部通信機能を使用することにより、レーザ装置の条件やモニター値などのデータを集中管理できます。
・方式     :RS-485準拠、非同期式、全二重
・データ速度 :【YAGレーザ】9600、19200、38400 【ファイバーレーザ】38400、57600、115200

基本仕様性能

フェードインフェードアウト

シーム溶接終了の痕や円周シーム溶接時の重なり部分も美しい仕上がりになります。

フェードインフェードアウト




加工サンプル

商品の加工・溶接のサンプルをご紹介します。

溶接サンプル


主な仕様
項目 仕様
発振波長 1064nm
レーザ出力 最大定格出力 400W
最大出力エネルギー 80J/P
ピーク出力 8kW
パルス繰り返し速度 1~500pps
光ファイバー SI型 φ0.6mm
分岐光学系 単一光学系
トーチ 形状 L型
冷却方式 空冷
スポット径 ①:φ0.9mm、②:φ0.8mm、③:φ0.7mm
外形寸法 発振器本体 530(W)× 1347(D)× 1170(H)mm
L型ハンディトーチ ①:309mm、②:300mm、③:296mm
コントローラー 63(W)× 320(D)× 330(H)mm
中継ボックス 80(W)× 270(D)× 450(H)mm
パネルボックス 150(W)× 120(D)× 80(H)mm
質量 発振器本体 約 400㎏ (AC200V,220V,240V 仕様)、約 450kg (AC380V,400V 仕様)
L型ハンディトーチ 400g
安全装置 ヘルメット、遮光パーテーション(オプション)

※ ML-2550AM1台につき、ハンディトーチ1台のみ使用可能です。


用途

試作の仮付け・修正、多品種少量製品用途、金型補修、切断(要オプションノズル)など、1台で多彩な用途に対応します。
