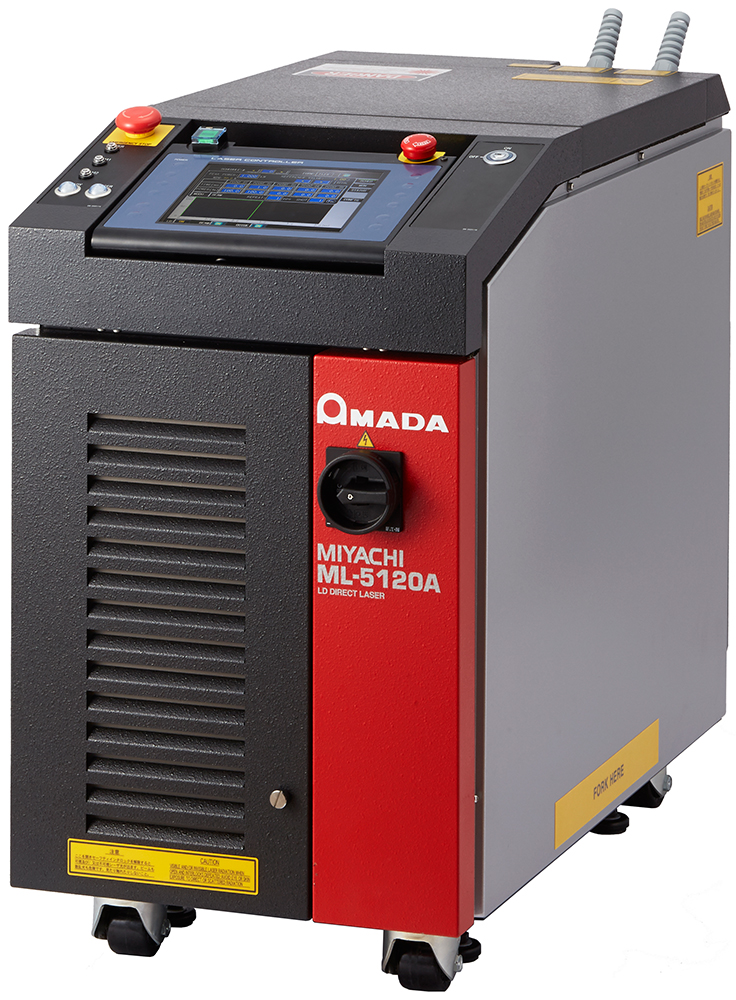

アマダウエルドテック レーザ溶接機 ダイレクト・ダイオード・レーザ溶接機

120W ML-5120A

アクティブヒートコントロール®機能搭載!

樹脂溶着、はんだ付けに最適な環境に配慮したエコ設計!

ML-5120Aは最大出力120Wで樹脂溶着、はんだ付け用途に最適です。
ダイレクト・ダイオード・レーザは、発振効率の良いレーザダイオード(LD)の光をYAGやYVO4といった結晶体を通さずに、直接熱加工に使用することができるため、大変効率の良い省エネ設計です。
樹脂溶着は母材同士を接合するため、有機物が含まれずリサイクルが容易となり、また、接着剤などの硬化時間が不要で、加工時間を大幅に短縮できます。
環境に配慮したモノづくりを実現します。
アクティブヒートコントロールは、“加工端の発熱量”を基準に、レーザ出力を自動で制御する新機能です。

専用光学系を使って発熱量をレーザ溶接機本体へフィードバックし、予め設定した発熱量となるようレーザ出力を制御します。溶接機内部の出力を基準とした従来機能とは異なり、加工端を基準にすることで、ワークの発熱状態に応じた出力制御が可能です。

※リアルタイムパワーフィードバック

基本機能

リアルタイムパワーフィードバック
波形制御機能
パワーモニター機能
カラー液晶タッチパネル
外部通信
フェードイン・フェードアウト
完全空冷式
中小企業投資促進税制固定資産税の特例


特長
■ 特長①
  • 専用の出射ユニット(オプション:FOCH-30Bシリーズ)と組み合わせて使用することによりアクティブヒートコントロール※1 が可能となります。

    アクティブヒートコントロールを用いたはんだ付け

  • 省エネルギーを達成
    ダイレクト・ダイオード・レーザは、発振効率の良いLD(レーザダイオード)の光を直接熱加工に応用できるため、消費電力が小さく、効率の良い省エネルギー装置です。
  • 樹脂溶着に最適
    母材同士を接合するため、リサイクルが容易な環境に配慮した樹脂接合が可能。また接着剤などの硬化時間が不要で、加工時間を大幅に短縮できます。
  • レーザはんだ付けに威力を発揮
    φ0.2mmの小径スポット径により、はんだ付けが困難な高密度狭ピッチ領域や狭小部への微細はんだ接合が可能。環境に配慮した鉛フリーはんだにも対応します。
  • 分岐光学系に対応
    光ファイバー光学系は同時2分岐が可能。※2
    2点同時溶接による生産性の向上を実現。
  • パワーモニターを標準搭載

※1. 加工結果を保証する制御ではありません。目標入熱量を設定してレーザ出力を制御します。
※2. アクティブヒートコントロールは単一光学系(同時2分岐の場合はいずれか片方)のみ有効です。
※3. 本製品は外国為替および外国貿易法の規制によりリスト規制品に該当します。本製品を国外に持ち出す際には、日本国政府の輸出許可等、必要な手続きをお取りください。詳細は営業にお問い合わせいただけますようお願い申し上げます。

基本仕様性能

リアルタイムパワーフィードバック

ランプ励起モジュール内のレーザ出力をリアルタイムでサンプリング。サンプリングされたレーザ出力と設定波形を比較して、リアルタイムでフィードバックを行い、ランプへの投入エネルギーを変化させることで、設定波形を再現し、理想のレーザ出力波形を得ることができます。

リアルタイムパワーフィードバック

基本仕様性能

波形制御機能

3段波形を基本としたFIXモード。複雑な波形を表現できるFLEXモードを搭載。
波形制御機能

基本仕様性能

パワーモニター機能

レーザエネルギー(J)とその平均パワー(W)の両方をモニターできます。任意エネルギー値をあらかじめ設定しておくと、レーザエネルギー値がその値にならなかった場合、異常信号が出力されるので、充実した品質管理が行えます。

基本仕様性能

カラー液晶タッチパネル

カラー液晶のタッチパネルは大型ディスプレイで見やすく、
本体から取り外し、手元で操作することができます(要延長ケーブル)。

カラー液晶タッチパネル

基本仕様性能

外部通信

外部通信機能を使用することにより、レーザ装置の条件やモニター値などのデータを集中管理できます。
・方式     :RS-485準拠、非同期式、全二重
・データ速度 :9600、19200、38400、57600, 115200 bps

基本仕様性能

フェードインフェードアウト

シーム溶接終了の痕や円周シーム溶接時の重なり部分も美しい仕上がりになります。

フェードインフェードアウト

基本仕様性能

完全空冷式

ファンモーター・電子冷却器による冷却のため、冷却水や水フィルターが不要です。


加工サンプル

商品の加工・溶接のサンプルをご紹介します。

レーザはんだ付けサンプル

レーザはんだ付けサンプル

樹脂溶着サンプル

樹脂溶着サンプル


主な仕様

商品の仕様をご紹介します。

機種名 ML-5120A
最大定格出力(発振器出力) 120W
出力制御
(パルス/CW切り替え可)
パルス幅 0.1~500ms
パルス繰り返し速度 1~5000pps
CW出力 1~10000sec
変調機能 1~5000Hz(正弦波、三角波、矩形波) (CWモード)
発振波長 915±15nm
安全シャッター 開閉センサー付き
位置決めガイド光 赤色可視レーザ内蔵
出力安定度 ± 3%以下 @10W 以上(周囲温度± 5℃以内)
アクティブヒートコントロール機能(オプション) 加工部の熱を検出してレーザ出力を制御
注)出射ユニットFOCH-30Bシリーズと組み合わせた場合のみ有効です。
分岐光学系(オプション) 光ファイバー光学系
同時2分岐まで
条件設定数 256
測定機能 レーザエネルギー (J) / 平均パワー (W) を測定・表示
操作パネル カウンター 総出力回数の表示(9 桁)
良判定された出力回数の表示(9 桁)
LD 点灯時間の表示(7 桁)
加工時間の表示(7 桁)
所要電源 クーラーなし 単相AC200~240V (+6% /-10%) 50/60Hz
クーラー付き(オプション) 単相AC180V ~ 220V
クーラー付きをご使用で入力電源が220V を超える場合、
絶縁トランスを使用して、仕様範囲の電圧で使用してください。
消費電力 クーラーなし 最大:0.7kW (待機時:0.2kW)
クーラー付き(オプション) 最大:1.1kW (待機時:0.5kW)
最大皮相電力 クーラーなし 800VA
クーラー付き(オプション) 1100VA
外部通信機能 RS-485
冷却方式 完全空冷方式
外形寸法 クーラーなし 400(W)×900(D)×696(H)mm
クーラー付き(オプション) 400(W)×971(D)×696(H)mm
質量 クーラーなし 100Kg
クーラー付き(オプション) 120Kg

【お願い】
本製品は外国為替および外国貿易法の規制により、リスト規制品に該当します。
本製品を国外に持ち出す際には、日本国政府の輸出許可等、必要な手続きをお取りください。
詳細は営業にお問い合わせいただけますようお願い申し上げます。


用途

プラスチック溶着、はんだ付けなど
