冲压加工系统

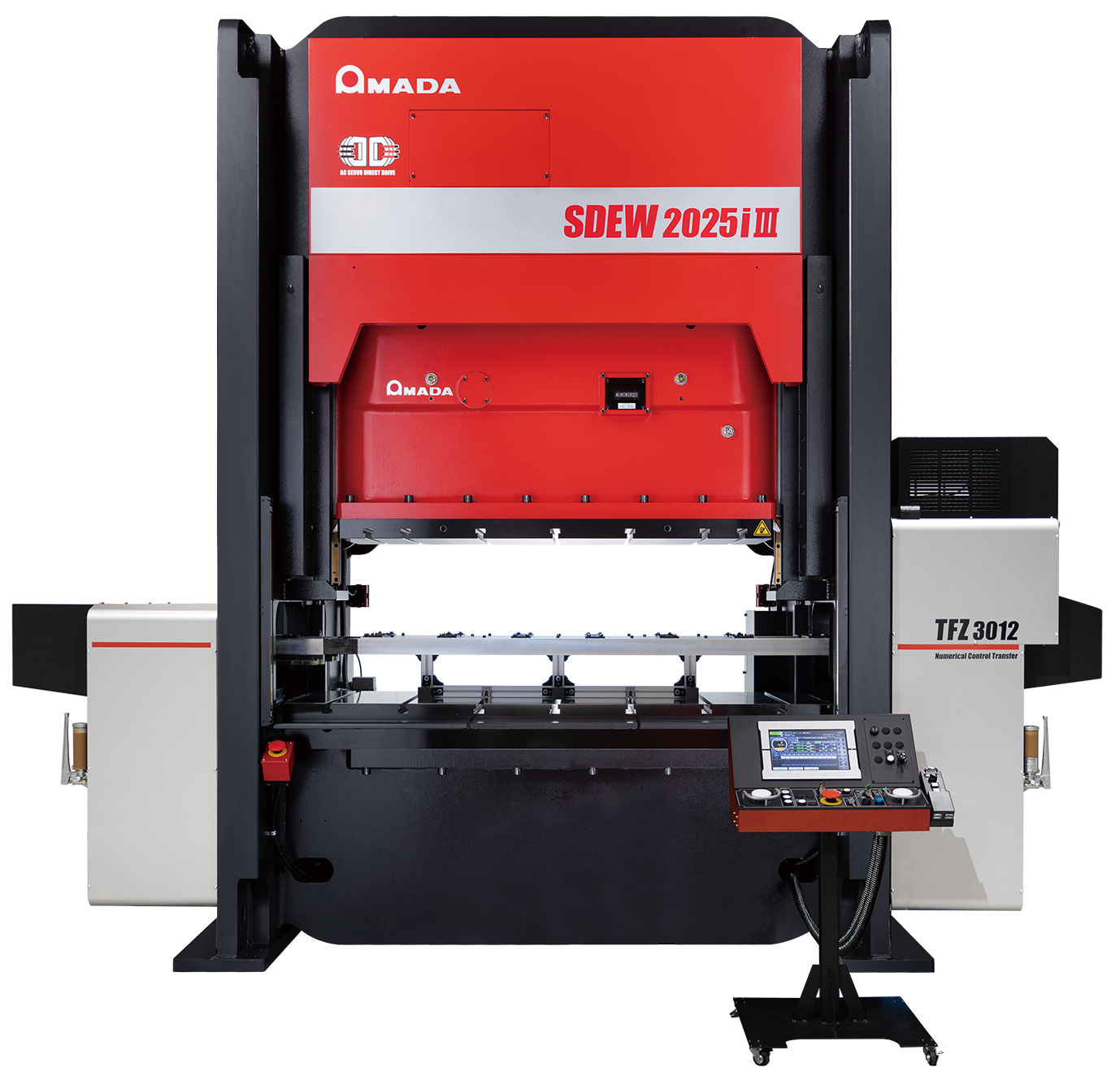

TFZ系列 压力机 + 数控多工位送料单元
三维数控多工位送料系统
实现更快、更稳定的工件送料和缩短准备时间
在我们的压力机上，搭载了数控多工位送料单元“TFZ系列”。
与专用的多工位送料压力机相比，不仅具有可操作性，在交货时间和成本方面也有优势。
利用5轴伺服电机直接驱动滚珠丝杠进行旋转,实现驱动部的简化和轻量化,稳定的高速送料和往返高精度。
特长
- 1. 灵活的可变功能
- 可以根据滑块速度的变化设置分配角度和速度，以及送料条上的进料，夹持和提升各行程，内部宽度和高度。此可变功能可对应各种类型的模具。
- 2. 易于维护和准备
- 当生产线停止时，压力机的滑块停止在上死点，多工位送料单元的夹钳停止在进给端向下的位置。这提供了最大的作业空间，并且易于维护和安装模具。压力机在上死点停止时，多工位送料机可以单独运行，夹钳调整也很容易，有助于缩短操作员的准备时间，提高安全性。
- 3. 集成操作面板，提高可操作性
- TFZ的操作集成到了压力机本体的操作面板界面内。屏幕上有操作指导和进给栏的位置显示，创造了一个不局限于熟练人员的操作环境。
-
操作面板
- 4. 灵活经济
- 还提供了整平送料机等卷材供应装置，可以作为顺送加工生产线使用。1台系统能够应对多品种生产,经济性好。
视频
TFZ Series
详细规格
数控多工位送料单元 TFZ系列
| 机型名称 |
最大送料行程 |
最大夹钳行程 |
最大提升行程 |
进给栏内宽 |
最大送料重量* |
|---|---|---|---|---|---|
| TFZ-3012 |
300 |
120 |
60 |
350 ~ 590 |
30 |
| TFZ-4015 |
400 |
150 |
60 |
350 ~ 650 |
30 |
| TFZ-6020 |
600 |
200 |
60 |
400 ~ 800 |
30 |
*总重量包括取料手爪和被加工的材料（工件）
对应压力机：我们公司的伺服・通用压力机
因产品改良，可能在无提前告之情况下变更此规格及外观・装备。
关于海外规格，请另外咨询我公司。
