ALFAS 伺服压力机 (800 ~ 6000 kN) + ALFAS-03ARZ-LS NC S形料环 整平送料机
顺送冲压加工自动化系统
i3 系列 + ALFAS-03ARZ-LS
将伺服压力机与S型料环整平送料机融合为一体。
通过采用S型料环设计，实现了高生产线速度时的追随能力。
特长
- 1. 集成操作屏幕和控制来提高可操作性
- 将伺服压力机和整平送料机的单独操作屏幕和控制集成在一起。大幅度改善了可操作性。
- 2. 高速生产线 速度最大可达 90 m/min
- 通过S型料环设计，将料环R的弯曲部分与送料机之间的材料保持直线形状，因此，即使在送料机进行高加减速送料时，也能减少摆动和阻力，实现稳定的高速送料。
- 3. 操作方便的送料机3种模式操作界面
- 可以切换到设置，准备和运行模式，并沿用了传统的整平送料机操作界面的色彩图形，更易于理解。
-

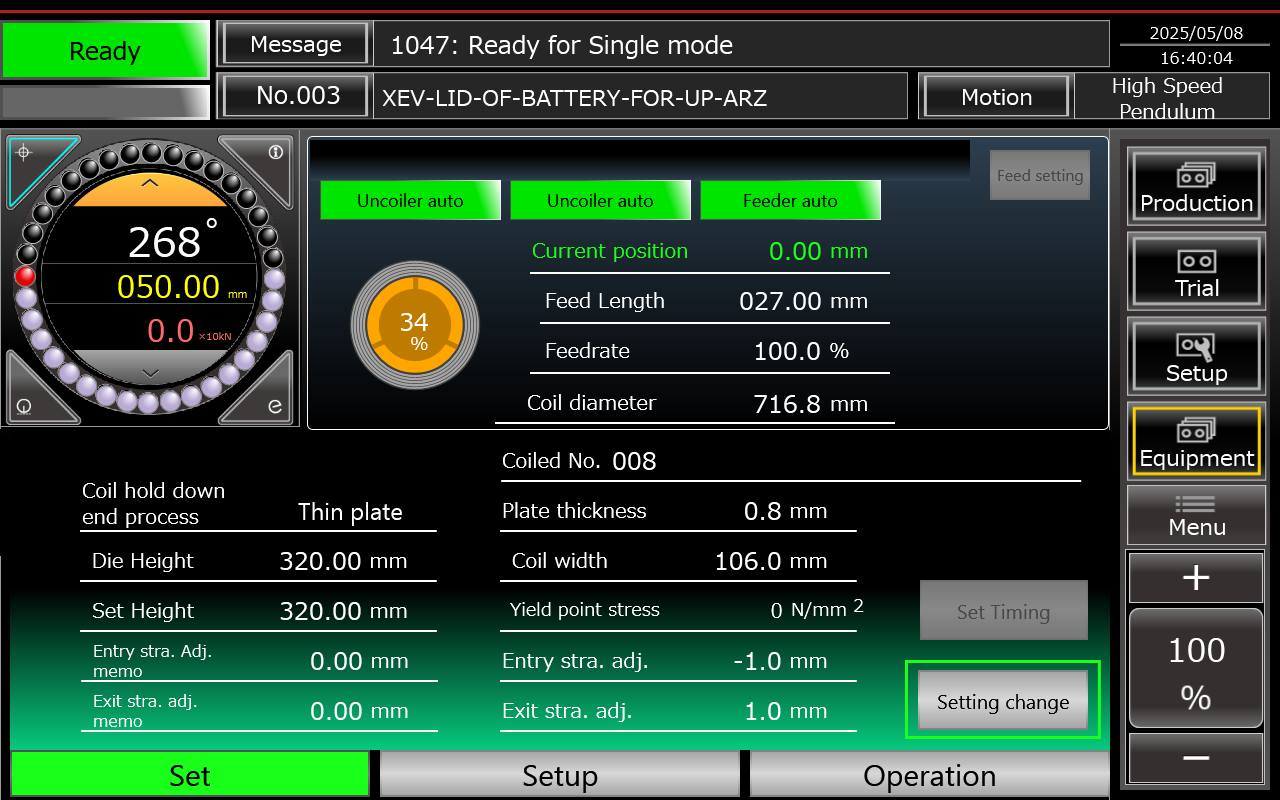

■ 设置
■ 准备

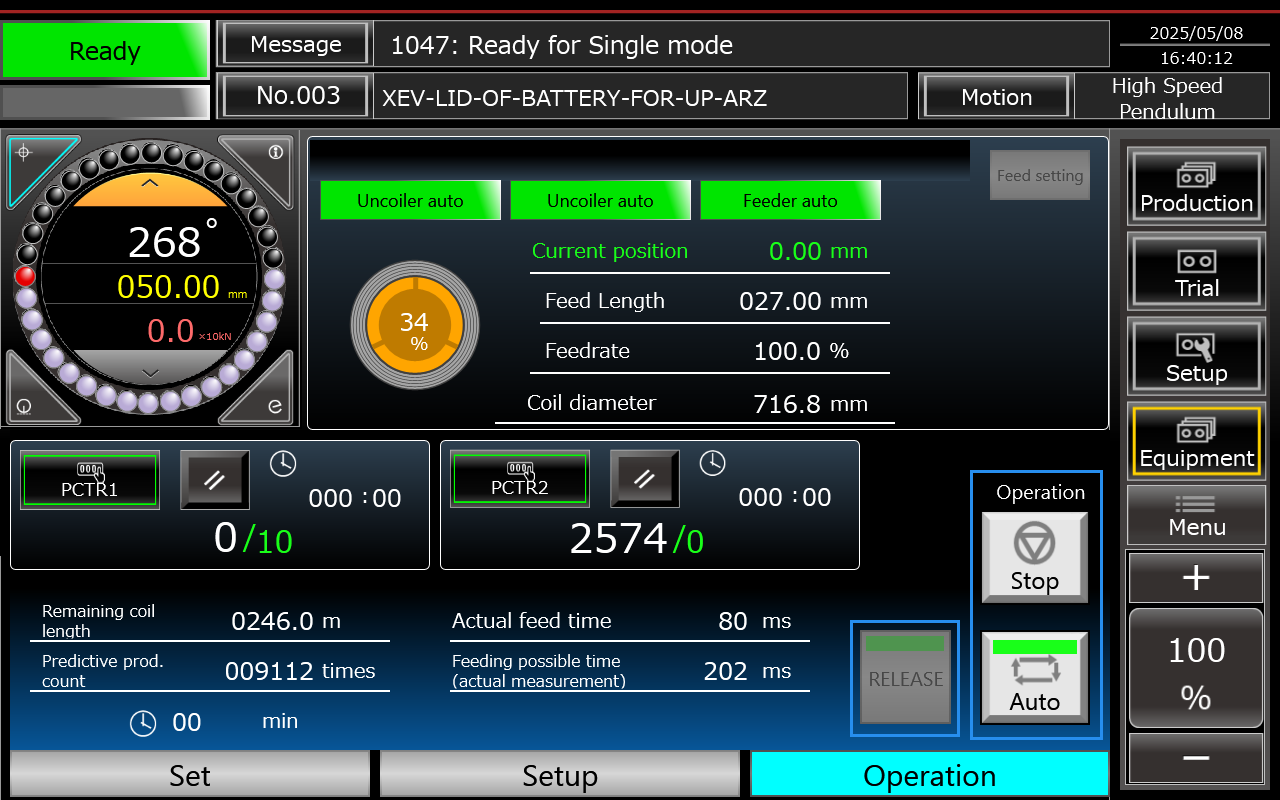

■ 运行
- 4. 根据板厚调整最适合的料环R，实现稳定加工
- 通过S字部分的下部整体上下移动，实现最适合板厚料环R的调整机构。上下螺杆式，可进行微小的调节。通过优化料环R，防止料环松弛，并在送料机加减速送料过程中抑制剧烈的料环摆动。摆动和阻力较小，可以稳定地送料。
- 5. 顾及地球环境的压力机
- 减轻环境负担，改善工场作业环境的产品。
- 「节能化」：大幅削减消费电力*
- 「省资源化」：削减润滑油的使用量*
- 「改善工作环境」：大幅削减加工时噪音*
* 本公司同级别的机械式压力机
视频

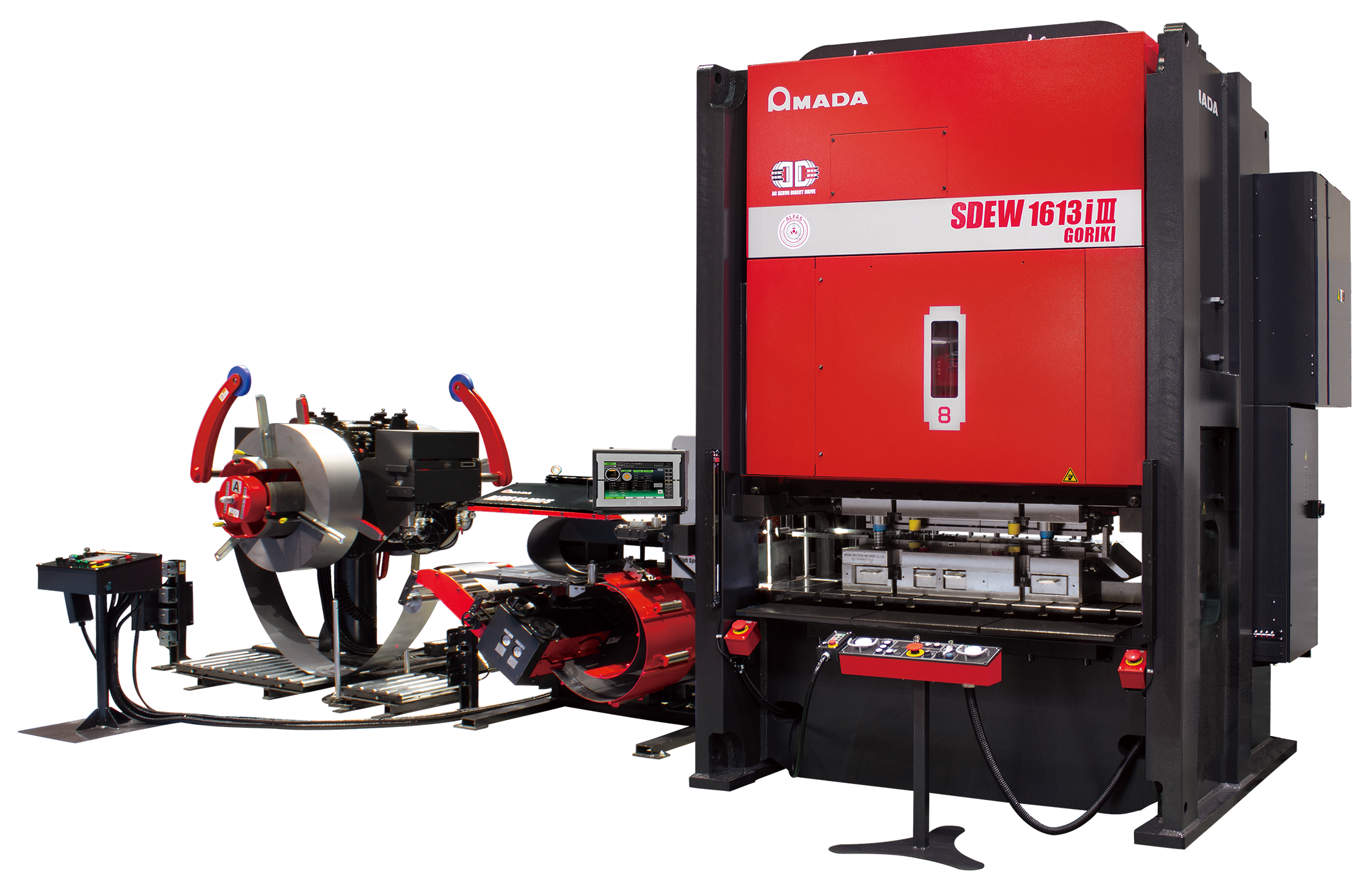

顺送冲压加工自动化系统 SDEW-1613i3 + ALFAS-03ARZ-LS
详细规格
系统示例
SDEW-1613i3 + ALFAS-03ARZ-LS
| 机种名称 | 详细信息 | |
|---|---|---|
| 系统整体 | 尺寸 (W x H x D) | 7330 x 3477 x 3200 mm |
| 伺服压力机 SDEW-1613i3 GORIKI |
加压能力 | 1600 kN |
| 行程数 | ~ 100 min-1 | |
| 行程长度 | 130 mm | |
| 闭模高度 | 580 mm | |
| NC S形料环 整平送料机 ALFAS-03ARZ-LS |
板宽 | 50 ~ 300 mm |
| 板厚 | 0.3 ~ 0.5 mm | |
| 最大卷材重量 | 1500 kg | |
| 最大卷材外径 | ø1200 mm | |
| 卷材内径 | ø508 mm | |
| 生产线速度 | ~ 90 m/min | |
| 送料速度 | ~ 6.0 m/sec | |
| 工作滚轮（上 / 下） | 3 / 3 根 | |
| 开卷机扩缩方式 | 气压 | |
相关产品
因产品改良，可能在无提前告之情况下变更此规格及外观・装备。
关于日本规格外，请另外咨询我公司。
