ALFAS 数控电动伺服压力机 (800 ~ 6000 kN) + ALFAS-04HF NC整平送料机
顺送冲压加工自动化系统
i3 系列 + ALFAS-04HF
将伺服压力机与整平送料机融合为一体。
搭载ECO & SILENT滚轴释放机构，在大幅减少空气消耗量的同时，实现高生产效率和高质量加工。
特长
- 1. 集成操作屏幕和控制来提高可操作性
- 将伺服压力机和整平送料机的单独操作屏幕和控制集成在一起。大幅度改善了可操作性。
- 2. 搭载ECO & SILENT滚轴释放机构，有助于减少CO2排放。
- 由于生产过程中空气消耗大幅减少，CO2排放量最多可降低70%。此外，由于滚轴释放动作幅度减少，噪音也得到了有效降低。更重要的是，释放追随性能提升了最多20%。
- 3. 操作方便的送料机3种模式操作界面
- 可以切换到设置，准备和运行模式，并沿用了传统的整平送料机操作界面的色彩图形，更易于理解。
-
■ 设置
■ 准备
■ 运行
- 4. 标准搭载简易数控料环控制，提高质量并实现省力化
- 从重复启停的间歇操作，到低速连续运行控制的恒定速度，抑制了卷材的松散。减少了材料的划痕，提高了产品质量。
-
左图：有 数控料环控制 右图：无 数控料环控制
- 5. 顾及地球环境的压力机
- 减轻环境负担，改善工场作业环境的产品。
- 「节能化」：大幅削减消费电力*
- 「省资源化」：削减润滑油的使用量*
- 「改善工作环境」：大幅削减加工时噪音*
* 本公司同级别的机械式压力机
视频
顺送冲压加工自动化系统 SDE-2017i3 + ALFAS-04HF
详细规格
系统示例

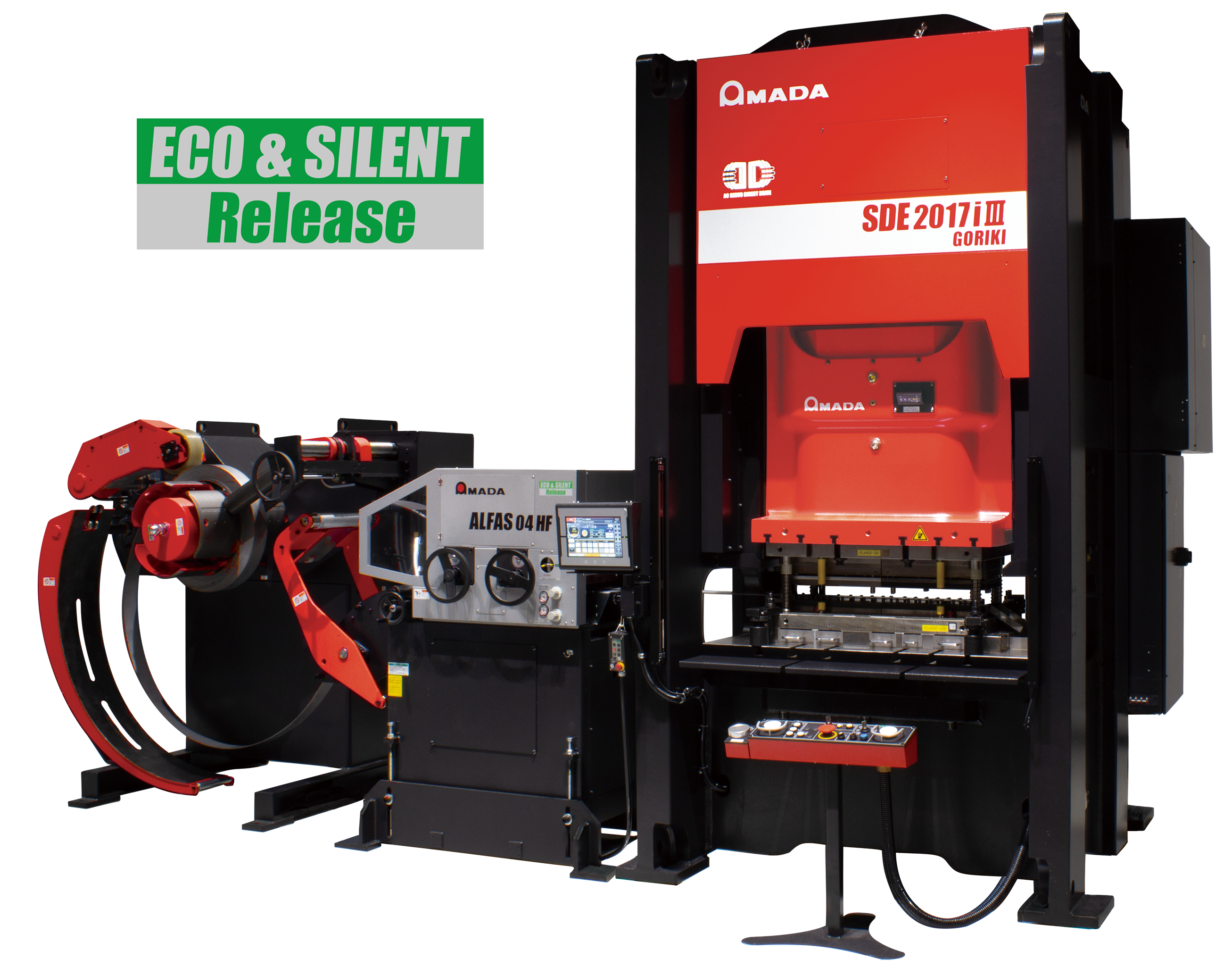

SDE-2017i3 + ALFAS-04HF
| 机种名称 | 详细信息 | |
|---|---|---|
| 系统整体 | 尺寸 (W x H x D) | 6478 x 4485 x 2920 mm |
| 伺服压力机 SDE-2017i3 GORIKI |
加压能力 | 2000 kN |
| 行程数 | ~ 75 min-1 | |
| 行程长度 | 175 mm | |
| 闭模高度 | 415 mm | |
| NC 整平送料机 ALFAS-04HF |
板宽 | 50 ~ 400 mm |
| 板厚 | 0.3 ~ 4.5 mm | |
| 最大卷材重量 | 3000 kg | |
| 最大卷材外径 | ø1400 mm | |
| 卷材内径 | ø508 mm | |
| 生产线速度 | ~ 24 m/min | |
| 送料速度（标准 / 高速） | 0.823 / 1.152 m/sec | |
| 工作滚轮（上 / 下） | 4 / 4 根 | |
| 开卷机扩缩方式 | 气压 | |
相关产品
因产品改良，可能在无提前告之情况下变更此规格及外观・装备。
关于海外规格，请另外咨询我公司。
