卧轴圆台平面磨床

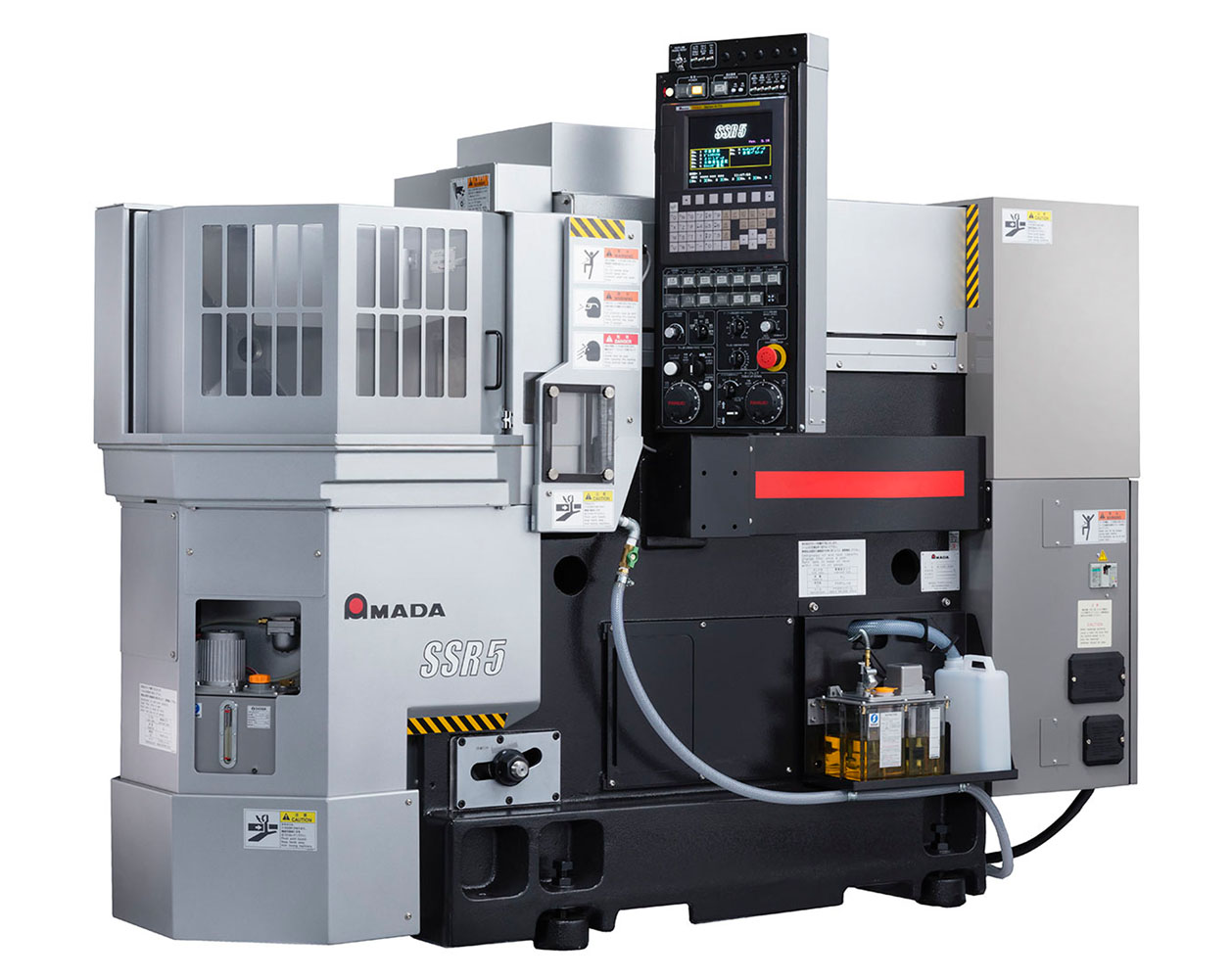

SSR-5/SSR-6
卧轴圆台平面磨床
发挥往复驱动型3倍的生产效率的卧轴圆台平面磨床
采用高精度磨头体结构和所有轴伺服电机驱动，实现了高精度磨削和环保。通过磨削量恒定控制，可稳定加工。
特长
- ■ 特长① 往复驱动型的3倍的生产效率
-
- 与水平轴方形工作台平面磨床相比，在一次切削(完成全部加工区域的磨削)实现等量加工区域(磨削面积)的情况下，SSR-5具有3倍以上的生产效率。
φ500/600卡盤工作台
處理風景
- 与水平轴方形工作台平面磨床相比，在一次切削(完成全部加工区域的磨削)实现等量加工区域(磨削面积)的情况下，SSR-5具有3倍以上的生产效率。
- ■ 特长② 环保非液压的ECO机床
-
- 不使用以前的液压系统。环保型结构、非液压NC规格显著减少了热位移，同时保证了高精度。
- ■ 特长③ 各移动轴的NC化
-
- 安装有独创的回转专用软件。具有自动工作台修整。
详细规格
|
型号 |
SSR-5 |
SSR-6 |
|---|---|---|
|
控制轴数 |
2轴＋1轴 |
|
|
卡盘尺寸 |
φ508 |
φ600 |
|
移动量 |
335/185 |
357/185 |
|
砂轮电机容量(kW) |
7.5/11 |
|
|
砂轮尺寸 |
φ355×38×φ127 |
|
選擇規格
- 金屬主軸與滑枕滑動面規格
- 液壓動力金屬主軸
- 使用麥肯遜型流體動力金屬軸承可實現高剛性。 高效率、高品質地研磨硬質和韌性材料。
- 標準配備主軸冷卻功能，可控制因發熱導致的精度變化。 棉被式主軸提高了維護性。
- V 平面滑動面
- 滑枕不超過床身導軌面的無懸臂結構，提高了直度精度的穩定性。 可達到小於 3 µm 的直度精度。
- 滑枕導軌表面經過鏤空處理，可抑制熱位移，長時間維持穩定的平行度。
本规格以及外观・装备，出于改良等需要发生的变更恕不另行通知。
本产品，限售日本市场。
