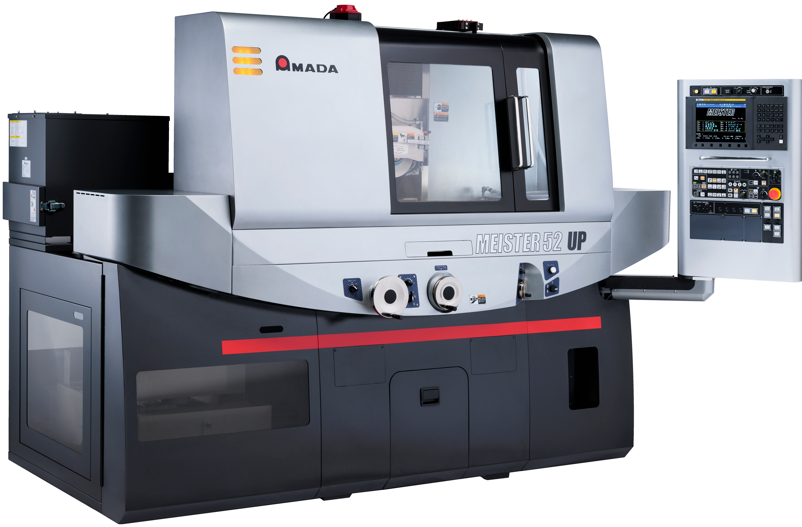

MEISTER-52 UP
高精密成形磨床
搭载多种功能，实现磨削加工的无人化
特长
- ■ 特长① 用1台内置机器人并用“ATC”/“AWC”
-
- 通过砂轮及工件的自动更换，实现了提高生产率和削减工时。
- 可连续加工不同形状或不同材料的工件。
-
ATC
AWC
- ■ 特长② 节省空间的小型化设计“ATC/AWC 存放柜”
-
- 备有15个存放位置。可根据用途变更布局。
- 占地面积与标准机相同。
-
ATC/AWC 存放柜
- ■ 特长③ 支持砂轮自动更换的“ATC主轴”
-
- 采用HSK32，实现了高刚性、高再现性。
- 使用陶瓷BRG，实现了低振动、低发热。
- 最大可达10000min-1的主轴旋转速度以及3.7kW的高输出，提高了加工效率。
-
ATC主轴
- ■ 特长④ 实现了1卡盘多面连续加工的“高精度回转圆料台”
-
- 多个工序连续加工可削减准备工时，从而提高生产率。
- 可实现再现性优异的高精度夹紧操作。
-
回转圆料台
- ■ 特长⑤ 料台左右轴采用滚珠丝杠
-
- 不使用油压，节能并削减了工作成本。
- 左右轴采用滚珠丝杠，提高了左右定位精度。
- 可通过NC控制进行高速往复驱动和蠕变磨削。
-
料台左右轴
- ■ 特长⑥ 搭载了能够设定砂轮位置的“空气微型传感器”
-
- 可对砂轮进行3个方向（上下、前后）的定位。
- 使用空压式，定位时不会直接接触工件等。
-
空气微型传感器
详细规格
|
型号 |
MEISTER-52 UP |
||
|---|---|---|---|
| 單體規格 | AWC+ATC規格 | ||
| 標準卡盘尺寸 (长×宽×高)(mm) |
400×200×100 | -※1 | |
| 最大卡盘尺寸 (长×宽×高)(mm) |
500×200×100 | ||
| 移动量 (前后/左右/上下)(mm) |
250/600/480 | ||
| 砂轮电机容量(kW) | 3.7 | 3.7(S1)/5.5(S3/S6)-4 | |
| 砂轮尺寸 (外径×宽×内径)(mm) |
φ205×6.4～ 25×φ31.75 | - | |
|
ATC主轴 |
轴承内径(mm) |
- |
φ50 |
|
大径砂轮(外径×宽×内径)(mm) |
- |
φ205×6.4～15×φ31.75 | |
|
中径砂轮(外径×宽×内径)(mm) |
- |
φ100×3～10×φ22.23 | |
|
工具接口 |
- |
HSK-E32 | |
|
旋转速度(min-1) |
- |
500～10000 | |
|
工件存放柜*2 |
最大工件尺寸(包括夹具) |
- |
100×100×70 |
|
最大工件收纳个数 |
- |
15*3 | |
|
最大工件质量(包括夹)(kg) |
- |
3(不含托盘) | |
|
工具存放柜*2 |
最大砂轮、冷却液喷嘴收纳个数 |
- |
7*3 |
|
最大质量(1个砂轮+1个冷却液喷嘴)(kg) |
- |
4 | |
*1 標準規格為無卡盘。
*2 只有存放柜架子是标准配件，收纳罐和搁板是选配产品。
*2 工件、砂轮、冷却液喷嘴的最多合计收纳个数为15个。
本规格以及外观・装备，出于改良等需要发生的变更恕不另行通知。
本产品，限售日本市场。
