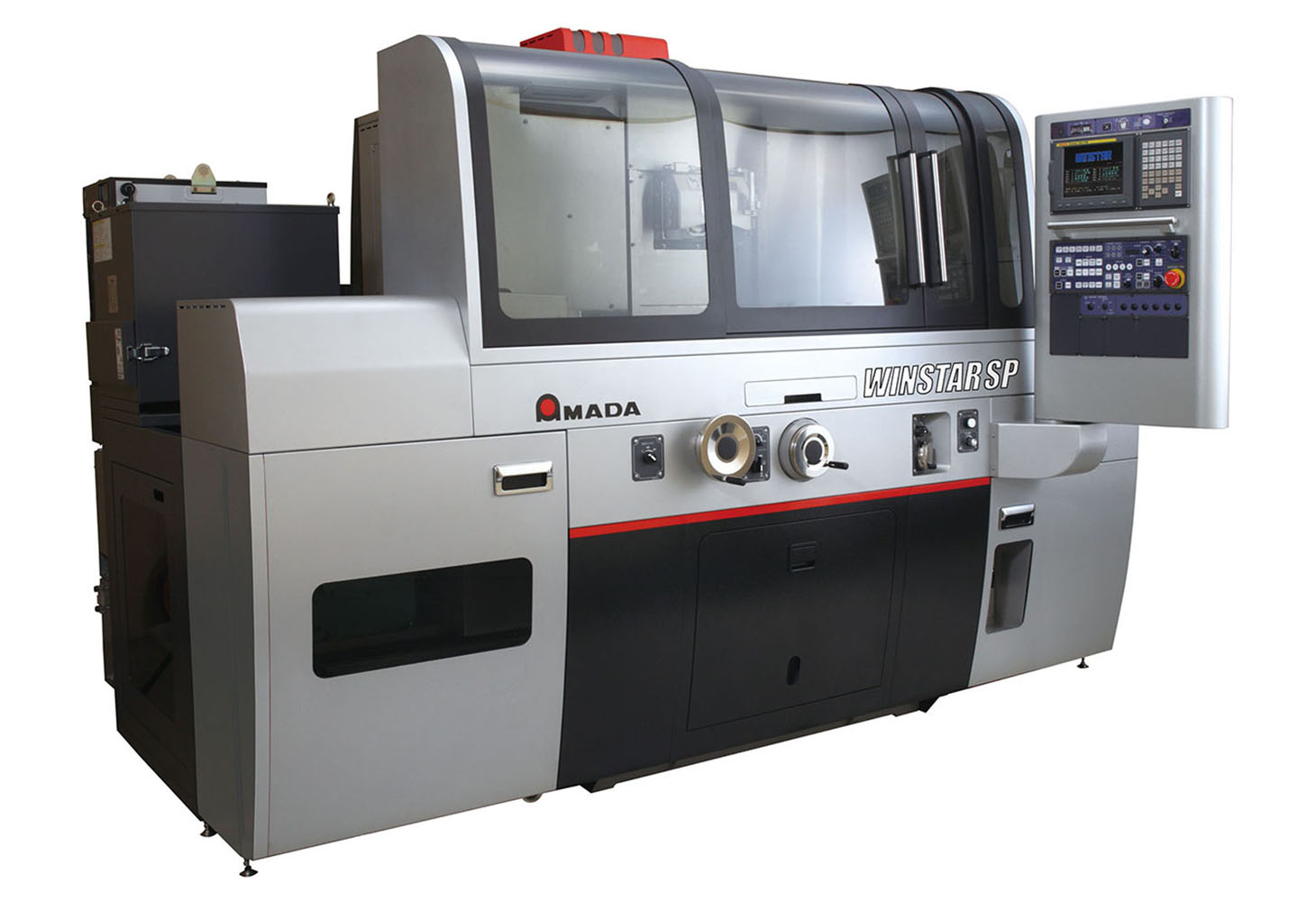

WINSTAR-SP
超精密成形磨床
特长
- ■ 特长① CCD相机自动测量&修整加工系统(V-spec)
-
- 可通过CCD相机和原创软件进行在线形状测量。无需取出工件，减少了工序，并可防止测量时的装夹误差。
- ■ 特长② 独创的3面独立立柱式
-
- 采用T型床身和长滑动立柱基体，维持了较高的直线精度和出色的操作性。
- ■ 特长③ 复合导轨
-
- 纵向轴和前后轴采用了兼有0.1μm追随性和振动阻尼的复合导轨。
- 标配了分辨率达到0.05μm的光栅尺。
- ■ 特长④ 非悬突型V-V滑动面
-
- 左右进给采用了非悬突型的V-V滑动面，保持了长期的直线精度稳定性。
- 标配了液压伺服脉冲反馈控制的高速往复驱动，可改善操作性的脉冲手轮，以及示教功能。
- ■ 特长⑤ 超低振动油冷式主轴电机
-
- 对砂轮主轴采用了独创的超低振动油冷式主轴电机，实现超镜面磨削。
- 标配了可控制热位移的油浴冷却功能。
详细规格
|
型号 |
WINSTAR-SP |
|---|---|
|
控制轴数 |
2轴连动+左右1轴控制 |
|
標準卡盘尺寸(长×宽×高)(mm) |
400×200×100 |
|
最大卡盘尺寸(长×宽×高)(mm) |
500×200×100 |
|
移动量(前后/左右/上下)(mm) |
250/600/400 |
|
砂轮电机容量(kW) |
3.7 |
|
砂轮尺寸(外径×宽×内径)(mm) |
φ205×6.4～25×φ31.75 |
主要选配产品
- 无芯外圆磨削装置 CFG2-55
- 纵式旋转修整器 VRD-125/VRD-125B
- 纵式旋转修整器 VRD-100H
- 硬质合金磁性卡盘 SM-C1810
- 硬质合金磁性卡盘 SM-C1580
- 机上R成形修整器 MRD-180
- 双轮修整器 TD-100
- 摇摆式旋转修整装置
本规格以及外观・装备，出于改良等需要发生的变更恕不另行通知。
本产品，限售日本市场。
