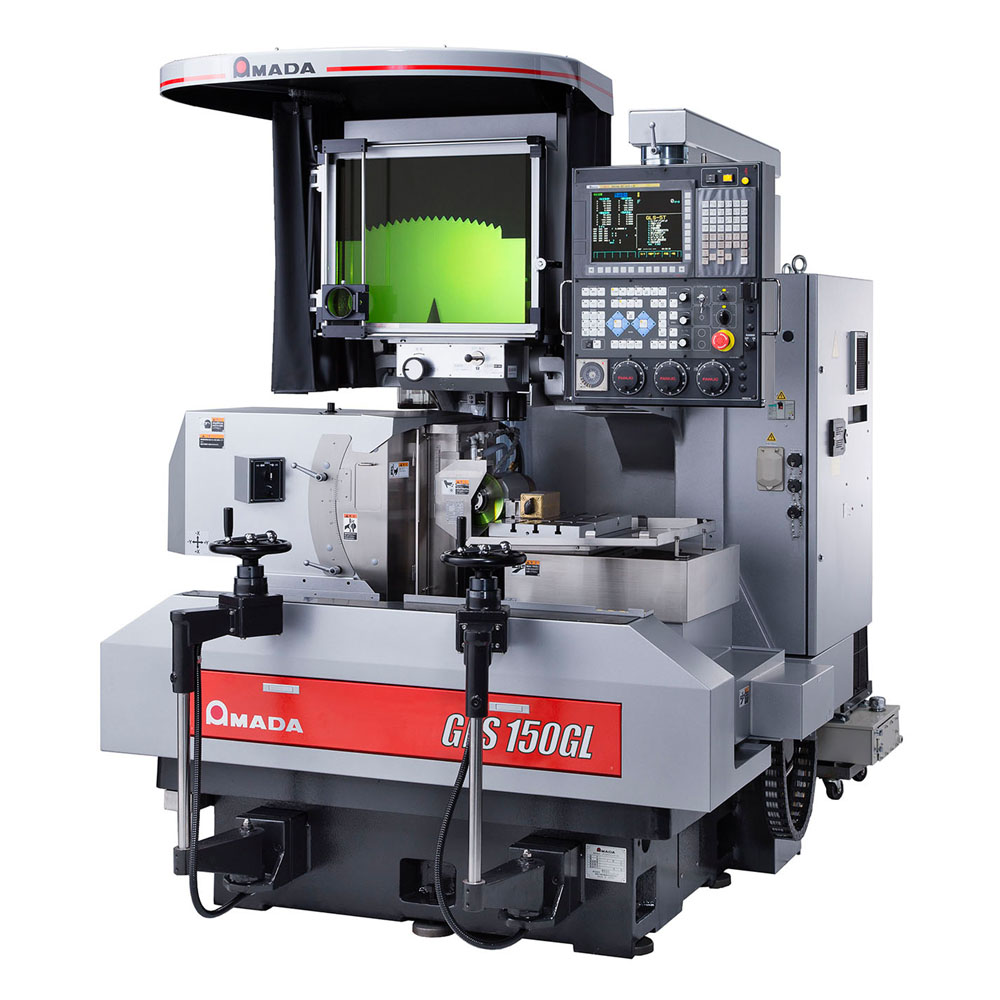

GLS-150GL
光学曲线磨床
特长
- ■ 特长① 高速往复驱动的高精度砂轮升降台
-
- 以155 mm的升降行程，400 min-1的高速往复驱动(有行程限制)，对应各种工件加工游刃有余。另外，结合使用各种应用软件，以大容量湿式加工规格，全面支持各种成形磨削加工。
- ■ 特长② 高精度・高刚性主轴（TS-6）
-
- 配备支持大径砂轮的低速・高功率主轴（6000 min-1）。还可根据加工工件，安装TC-20(20000 min-1)。
- ■ 特长③ 重新设计床身
-
- 起重螺栓和肋条配置合理化的新开发床身，排除了中心部分的挠曲，从而保证了更高的静态精度。
- ■ 特长④ LED规格的好处
- 大幅度降低运转成本
- LED寿命：3万小时。削减了灯泡的耗费。
- 削减了LED所耗电费。
- 标配了感应型照明ON/OFF功能。
- 环境影响低，可减少CO2排放量约600kg/年。
- 更方便使用
- 与以往机型相比，投影影像的位移量缩小了50%。
- 实现了稳定可靠的加工品质、精度。
- 解除了操作者的操作压力。
- 更容易看清投影仪的影像
- 边缘鲜明，容易进行误差判别。
- 在监视测试中获得了多数人的较高评价。
- 提高了加工品质和加工精度。
- 大幅度提高了生产性
- 减少了由于灯泡损耗导致的故障时间。
- 简化了烦杂的灯泡更换操作。
- 可对您目前使用的机型进行改造，配置本功能
- 対象機種：GLS-80P，GLS-150G，GLS-5P，GLS-5T
-
LED规格 (印象图)
卤素规格 (印象图)
详细规格
|
型号 |
GLS-150GL |
||
|---|---|---|---|
|
工作台 |
作业面的面积(长×宽)(mm) |
400×250 |
|
|
移动量(mm) |
纵向给进(Z轴) |
300 |
|
|
横向给进(V轴) |
150 |
||
|
上下进给 |
125 |
||
|
JOG进给速度(mm/min) |
0、500、1000、2000(切换式) |
||
|
最小设定单位(mm) |
0.0001 |
||
|
升降台 |
升降进程量(mm) |
0～155 |
|
|
升降进程速度(min-1) |
30～400 (*1) |
||
|
砂轮 |
移动量(mm) |
纵向给进(X轴) |
200 |
|
横向给进(Y轴) |
150 |
||
|
放出角(°) |
前放出角 |
-2～+20 |
|
|
横放出角 |
±15 |
||
|
回旋角(°) |
±15(机械式夹紧)/ |
||
|
投影机 |
屏幕尺寸(长×宽)(mm) |
540×420 |
|
|
倍率(切换式) |
20×、50× |
||
|
倍率精度(%) |
0.03以下(φ600范围) |
||
|
投影机LED照明 |
下部(透过)照明 |
24V/100W |
|
|
上部(反射)照明 |
24V/100W |
||
|
主轴 |
砂轮尺寸 |
高速规格 |
中经: 65～100×4～6×22.23 |
|
低速规格 |
大经: 120～180×3～10×31.75 |
||
|
回转速度(min-1) |
高速规格 |
2000～20000(TC-20) |
|
|
低速规格 |
1000～6000(TS-6) |
||
|
马达 |
主轴(kW-P) |
1.5-4 |
|
|
升降台(kW) |
3 |
||
|
砂轮 |
X/Y轴(kW) |
1 |
|
|
C轴(kW) (*2) |
0.5 (*2) |
||
|
工作台 Z/V轴(kW) |
1 |
||
|
工作台上下(kW) |
0.04 |
||
|
机床尺寸 |
干式规格 (*3) |
1838×2275(1925)×2135 |
|
|
湿式规格 (*3) |
1970×2275(1995)×2135 |
||
|
机床重量(kg) |
4500 |
||
*1 因升降行程量而有所限制。
*2 选件。
*3 机床的纵向( )内的数值为不含投影仪遮光罩的尺寸。
主要选配产品
- 硬质合金用磁性卡盘 SM-C1810
- 硬质合金用磁性卡盘 SM-C1580
- 机上R成形修整器 MRD-180
- 大型外圆磨削装置
本规格以及外观・装备，出于改良等需要发生的变更恕不另行通知。
本产品，限售日本市场。
