小型型钢钻孔切断复合加工机
3BC系列

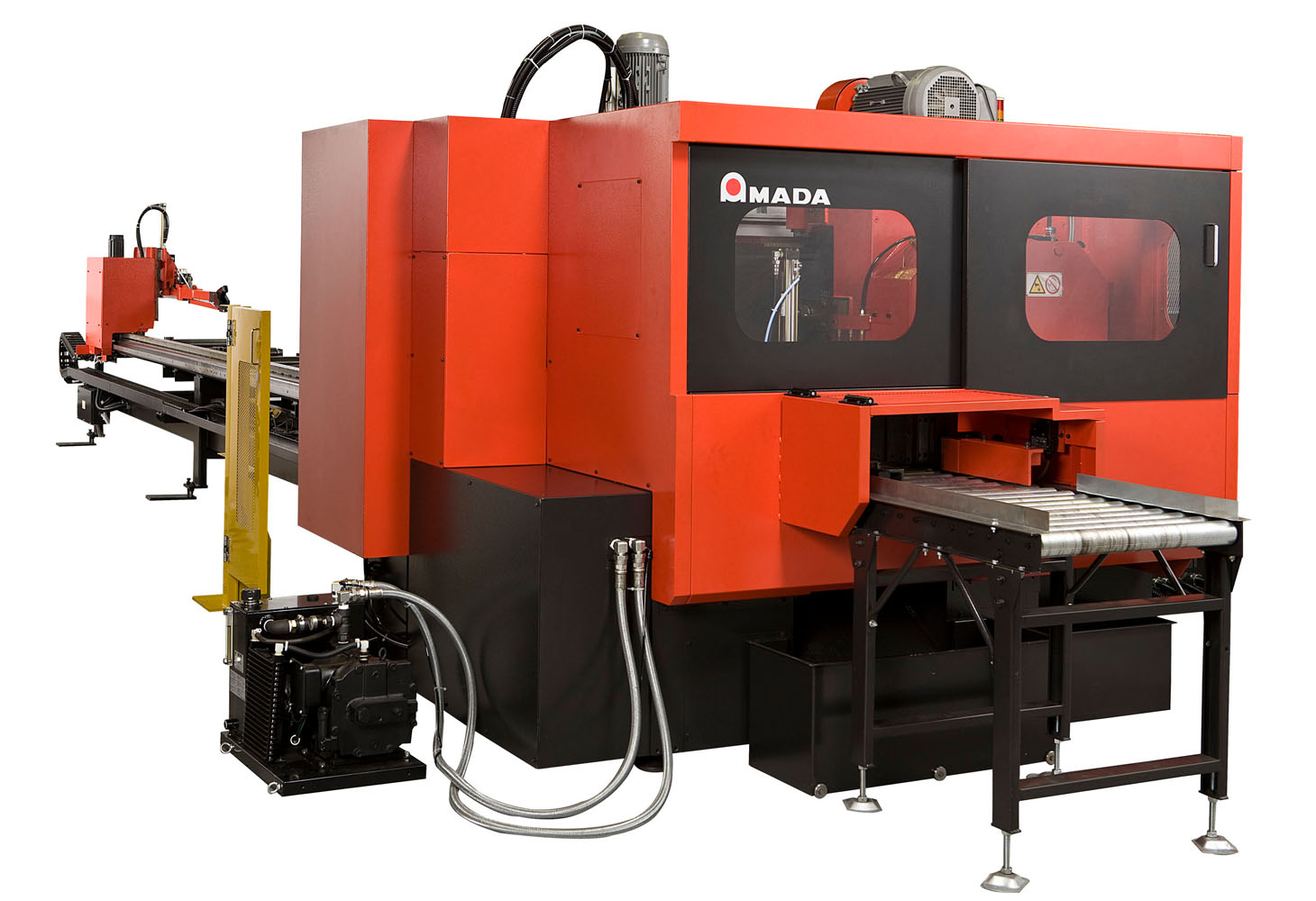

小型型钢钻孔切断复合加工机
用钻头对小型型钢进行钻孔加工，并用圆锯片对其进行切断加工的复合加工机。
特长
- ■ 特长① 可对应各种型钢
-
- 可用于方管、角钢、槽钢、H型钢的加工。可在方管上进行纵轴的通孔加工。
- ■ 特长② 高速・高精度
-
- 定位装置通过送料机械手夹住材料尾端，可高速・高精度定位。
- 还可使用硬质合金圆锯片进行高速切断。
- ■ 特长③ 改善环境
-
- 采用冷却油雾方式，切削油量少，对后来的工序的影响也小，帮助改善环境。
- ■ 特长④ 简单的输入操作
-
- 以图像对话输入方式输入数据，输入操作简单方便而且准确。
详细规格
| 型号 | 3BC-300 | 3BC-400 | ||
| 加工能力(mm) (厚度3mm以上) |
方管 | 50～150 | 50～200 | |
| 角钢 | 50×50～150×150 | 50×50～200×200 | ||
| 槽钢 | 75×40～300×90 | 75×40～380×100 | ||
| H型钢 | 100×50～300×150 | 100×50～400×200 | ||
| 材料长度(mm) | 1000～12500 | 1000～12500 | ||
| 钻孔 | 轴数(轴) | 3 | ||
| 钻孔直径(mm) | 9～28 | |||
| 切断 | 锯条尺寸 (外径×内径×锯厚 mm) |
硬质合金 | φ530×φ50×3.8 | φ700×φ80×3.8(4.0) |
| 高速钢 | φ550×φ50×3.0 | － | ||
| 齿数 | 硬质合金 | 100、120、140 | 180(140) | |
| 高速钢 | 200 | － | ||
| 转速(min-1) | 200～650 | |||
| 马达(kW) | 送料机械手 | 1.3 AC伺服 | 1.5 AC伺服 | |
| 钻孔 | 2.2(垂直方向、左右各1) | |||
| 切断 | 11 | 15 | ||
| 受电容量(kVA) | 33.4 | |||
| 机床尺寸 (宽×长×高)(mm) |
2953×2208×2116 (不含控制装置、送料机械手) |
2935×1897×2216 (不含控制装置、送料机械手) |
||
| 机床重量(kg) | 600 | 900 | ||
主要选配产品
- 加工数据输入软件
- 喷墨打印装置
- 自动搬入装置
- 自动搬出装置
- 滚动料台
本规格以及外观・装备，出于改良等需要发生的变更恕不另行通知。
本产品，限售日本市场。
