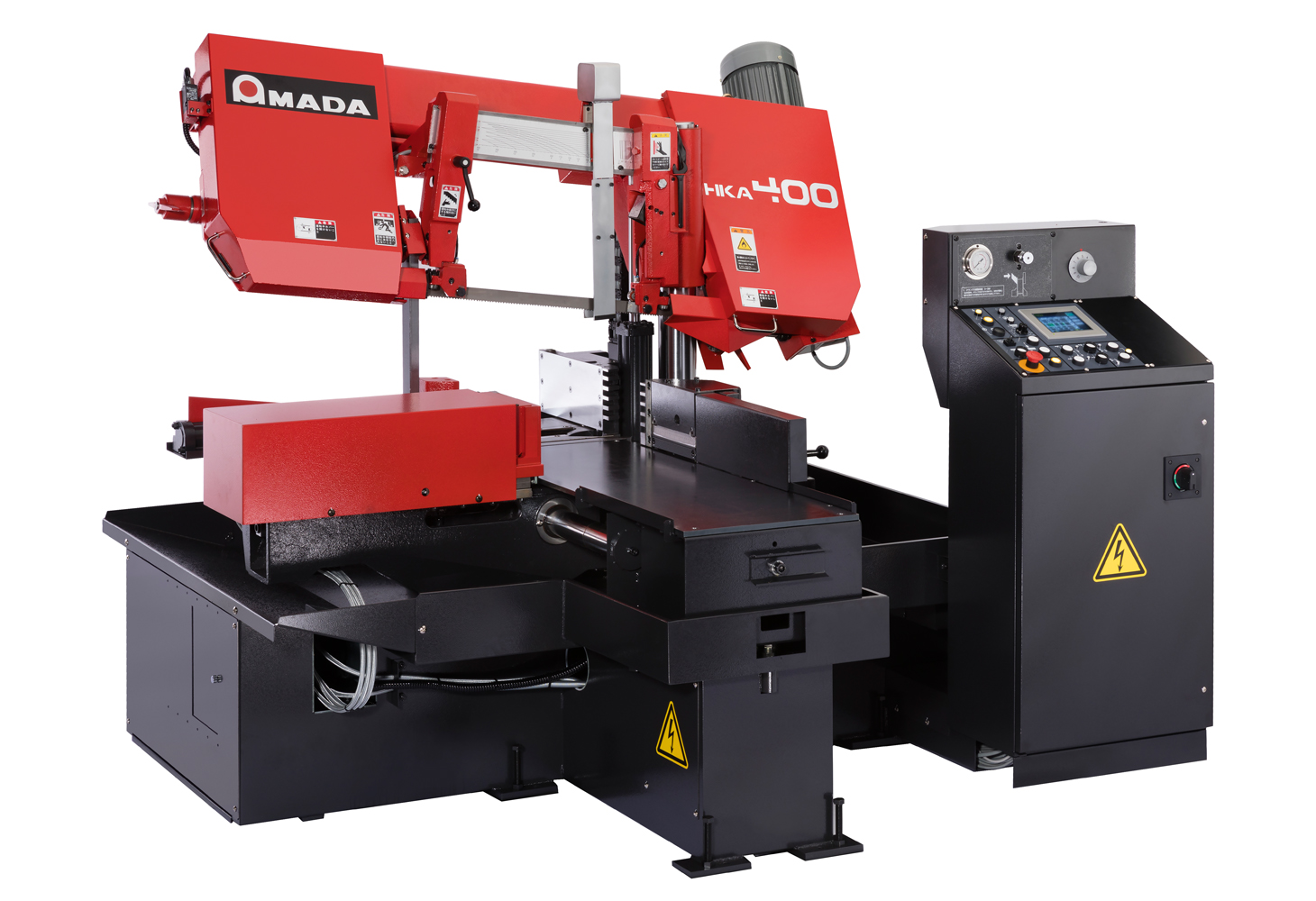

HKA-400
小型型钢带锯床
带有角度翻转机构的卧式手动锯床
特长
- ■ 特长① 高精度・高速切断
- 采用立柱式锯头水平下降锯切方式，减小了缩短了导向臂间距。
- 带锯条具有8°的固定倾角，剪短了切削长度。
- 34mm宽的带锯条，可抑制弯曲，实现高速・高精度切断。
- ■ 特长② 简单角度偏摆
- 以往通过棘爪手柄，负载较重，现采用锯弓旋转结构，减轻了负载，操作更轻松。
- 最大可按照60°的倾角进行切削。
- ■ 特长③ 前虎钳自动送进，无需定位操作
- 通过前虎钳自动定位装置(最大可输入9999.9mm)，自动进行材料切断和送进，无需进行材料定位操作(自动送进时不能倾斜切削) 。
详细规格
| 型号 | HKA-400 | |
| 切削能力 (φ、宽×高)(mm) |
直角 | 长方形400×280 |
| □300 | ||
| φ320 | ||
| 45° | 长方形200×280 | |
| □200 | ||
| φ200 | ||
| 60° | 长方形100×280 | |
| □100 | ||
| φ100 | ||
| 偏摆角度(°) | 后60 | |
| 带锯条尺寸 (宽×厚×长)(mm) |
34×1.1×3885 | |
| 带锯条速度(m/min) | 30～100 | |
| 马达(kW) | 带锯条 | 2.2 |
| 液压 | 0.75 | |
| 切削油 | 0.06 | |
| 钢刷 | 0.04 | |
| 受电容量(kVA) | 9 | |
| 移动行程(mm) | 400(前虎钳) | |
| 油箱容量(L) | 液压 | 40 |
| 切削油 | 40 | |
| 料台高度(mm) | 800 | |
| 容许装载重量(kg) | 400 | |
| 机床尺寸(宽×长×高)(mm) | 2140×1845×1662 | |
| 机床重量(kg) | 1600 | |
主要选配产品
- 旋转料台
- 半干式加工系统
其他选配产品
- APSIII(自动定位装置)
本规格以及外观・装备，出于改良等需要发生的变更恕不另行通知。
本产品，限售日本市场。
