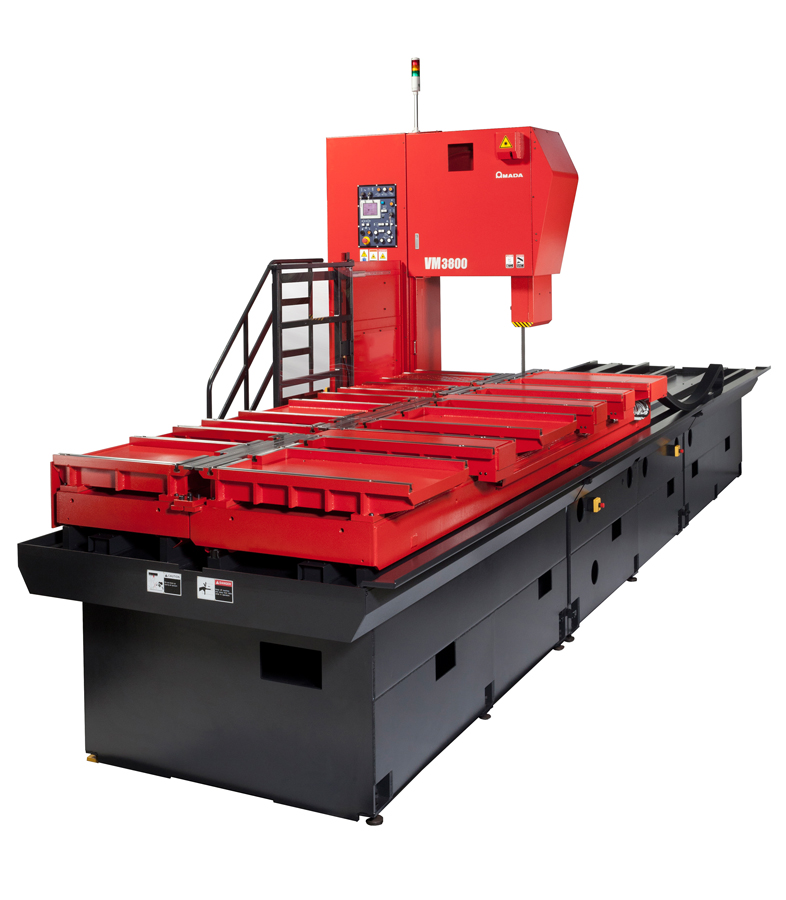

VM-3800
立式带锯床
特长
- ■ 特长① 可增加切断高度
-
- 材料高度有600mm(标准)和1000mm(选配)2种规格。可根据加工内容和原料大小选择切断高度。
- ■ 特长② 带锯条加大
-
- 与以往机种相比，带锯条加大。采用了67mm×1.6mm的带锯条。
- ■ 特长③ 更大型规格
-
- 有料台移动行程为6500mm的特殊机种VM-6500。可对应大型材料的切断。
- ■ 特长④ 采用伺服马达和直线导轨
-
- 在料台移动中采用了AC伺服・马达和LM导轨。可实现正确的切进控制。
- ■ 特长⑤ 导轨位置的自动调整
-
- 输入材料大小，即可自动调整到最佳的导轨位置。还可在切断完成后自动停止。
- ■ 特长⑥ 自动调整式钢刷
-
- 根据钢刷的消耗量，自动调整钢刷的动作方式。
- 在钢刷磨损变大时，还会在画面上显示钢刷更换提示。
- ■ 特长⑦ 出色的操作性
-
- 采用彩色显示器和触摸屏，操作变得简单。
- 配备了可自动设定最佳切进条件的CNC-Lite功能。
- ■ 特长⑧ 容许装载重量
-
- 对应材料的大型化倾向，本体料台的装载重量为12000kg。
详细规格
| 型号 | VM-3800 | |
| 切削能力 (行程×材宽×高)(mm) |
3800×500×600 | |
| 带锯条大小 (宽×厚×长)(mm) |
67×1.6×6400 | |
| 带锯条速度(m/min) | 10～80(50Hz) | |
| 12～80(60Hz) | ||
| 马达(kW) | 带锯条 | 7.5 |
| 液压 | 1.5 | |
| 切削油 | 0.18 | |
| 钢刷 | 0.09 | |
| 料台移动 | - | |
| 尾端定位板 | - | |
| 受电容量(kVA) | 14 | |
| 料台大小(宽×长)(mm) | 1788×4170 | |
| 料台移动行程(mm) | 3850 | |
| 油箱容量(L) | 液压 | 35 |
| 切削油 | - | |
| 料台高度(mm) | 1410 | |
| 容许装载容量(kg) | 12000 | |
| 锯床大小(面向操作面板) (宽×长×高)(mm) |
2624×8212×3175 | |
| 锯床重量(kg) | 10000 | |
本规格以及外观・装备，出于改良等需要发生的变更恕不另行通知。
本产品，限售日本市场。
