通用带锯床（手动）

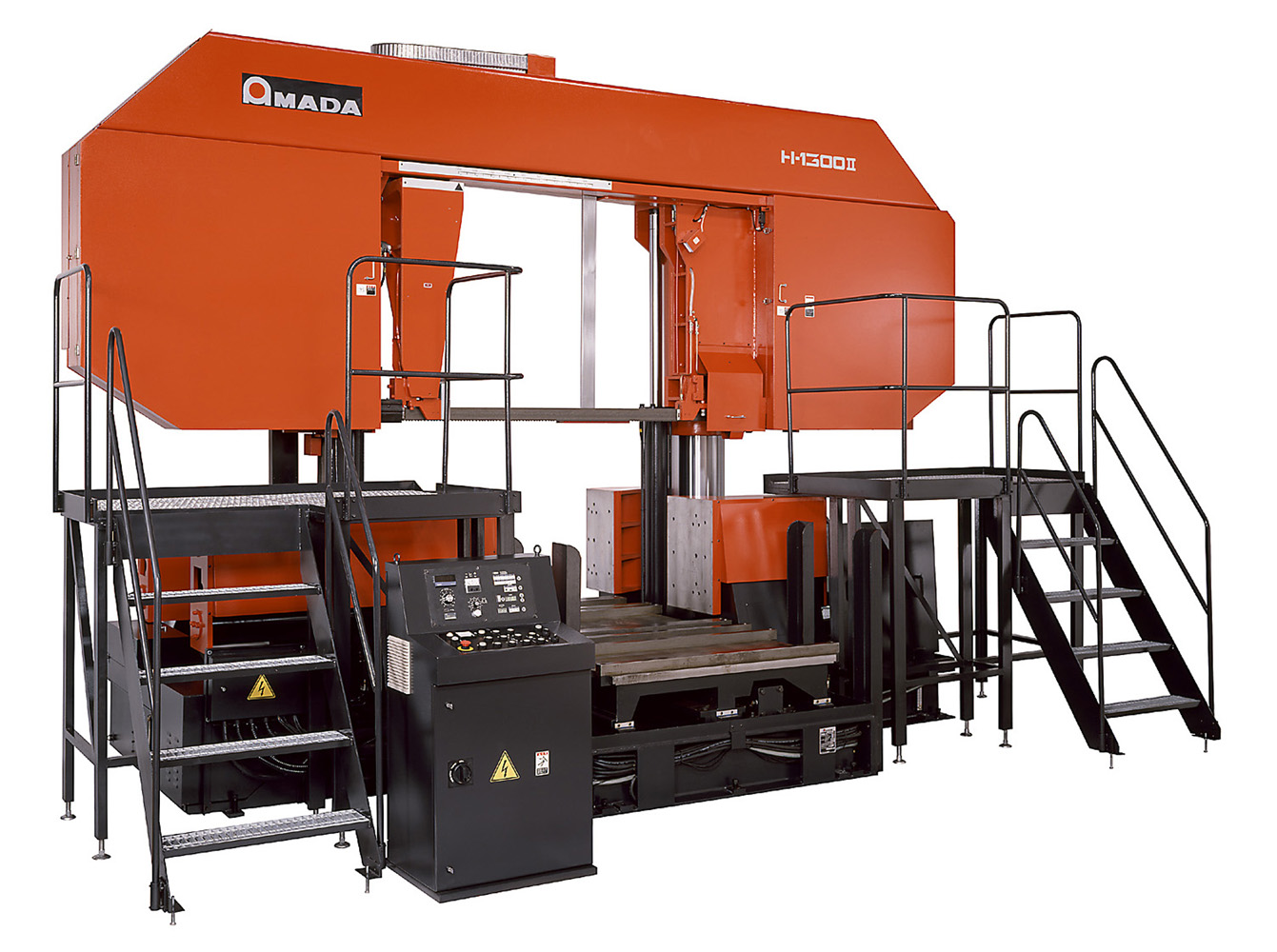

H-1300II/1600II/2116II
通用带锯床
大型卧式手动锯床
特长
- ■ 特长① 超大型带锯
-
- H-1300II、□1300 /H-1600II、□1600 /H-2116II分别最大可以执行φ1300、φ1600、φ1600、W2100×H1600的切削。
- ■ 特长② 可对应所有大型材的切断
-
- 使用双金属(SGLB、MAGNUM)超宽带锯条，容易切断大型材、难削材。带锯条速度无级变速･･･从普通钢材到难削材，可针对不同材料选择适当的带锯条速度。
- ■ 特长③ 高刚性构造
-
- 牢固夹紧棒材、方才、异形材的液压式加宽虎钳。具有大型料台，最大装载重量分别是24000kg/40000kg/40000kg。
- ■ 特长④ 切进速度确认和切进深度设定装置
-
- 通过数字计数器，便于读取切进速度。
- ■ 特长⑤ 料台移动送料
-
- 通过1800mm行程的料台移动进行送料。
详细规格
| 型号 | H-1300II | H-1600II | H-2116II | |
| 切削能力 (mm) |
棒材(直径) | φ1300 | φ600～1600 | |
| 角材(宽×高) | 1300×1300 | 600～1600×1600 | 600～2100×1600 | |
| 带锯条大小 (宽×厚×长)(mm) |
80×1.6×12300 | 80×1.6×15500 | 80×1.6×16500 | |
| 带锯条速度(m/min) | 15～75 | 12～60 | ||
| 马达(kW) | 带锯条 | 15 | ||
| 液压 | 3.7 | 5.5 | ||
| 切削油 | 0.2 | 0.37 | ||
| 钢刷 | - | 0.09 | ||
| 受电容量(kVA) | 28 | 35 | 32 | |
| 移动行程(mm) | 1800(料台) | |||
| 油箱容量(L) | 液压 | - | 250 | |
| 切削油 | - | 350 | ||
| 料台高度(mm) | 700 | 810 | 825 | |
| 容许装载容量(kg) | 24000 | 40000 | ||
| 锯床大小 (宽×长×高)(mm) |
5597×4300×3479 | 7407×4895×4314 | 7921×4917×4320 | |
| 锯床重量(kg) | 18500 | 30000 | ||
其他选配产品
- 切削率表(H-1300II)
本规格以及外观・装备，出于改良等需要发生的变更恕不另行通知。
本产品，限售日本市场。
