脉冲切削带锯床

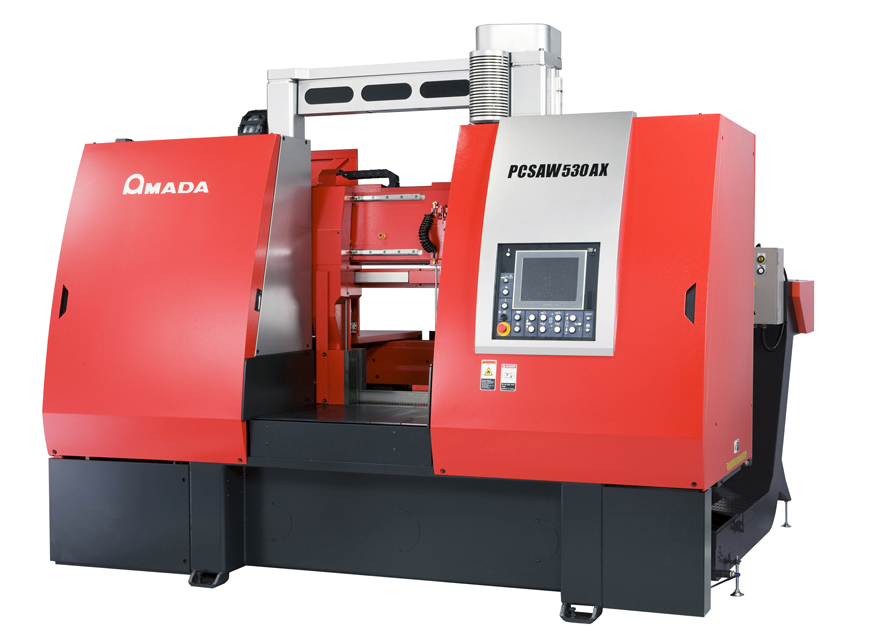

PCSAW-430AX/530AX
脉冲切削带锯床
特长
- ■ 特长① 支持AXCELA的带锯床
-
- 可最大限度地发挥高性能超硬质合金AXCELA的能力。基本规格和操作性与PCSAW-430/530同等。同时也是配备了适合AXCELA的切削条件的CNC带锯床。
- ■ 特长② 齿尖保护
-
- 标准配备了用于防止齿尖和切削面发生碰撞的材料退回功能。在切削完成后，带锯条上升时，用进给虎钳使材料退回后方。通过这个动作防止缺齿。
- ■ 特长③ 实现高速切削
-
- 通过脉冲切削降低切削阻抗，并采用双立柱导轮的高刚性架构，实现了高速切削。
- ■ 特长④ 伺服切进控制
-
- 通过对切进动作的伺服控制，可控制更加精密的切削条件。
- ■ 特长⑤ 高输出带锯条马达
-
- 要获得高切削率，要求带锯条能够强有力地旋转。PCSAW-430AX和PCSAW-530AX分别采用了11kW和15kW的马达，提高了切削能力。
- ■ 特长⑥ 尾端定位板功能
-
- 配备了深受好评的尾端定位板功能。把送进虎钳作为尾端定位板使用，可很容易地从端材获得更短的产品。一般切削长度为95mm的产品，如果使用选配的尾端定位板夹具，可以切削到35mm。
详细规格
| 型号 | PCSAW-430AX | PCSAW-530AX | |
| 切削能力 (mm) |
棒材(直径) | φ30～430 | φ30～530 |
| 角材(宽×高) | 30×30～430×430 | 30×30～530×530 | |
| 带锯条大小 (宽×厚×长)(mm) |
54×1.6×6100 | 67×1.6×7000 | |
| 带锯条速度(m/min) | 15～120 | ||
| 马达(kW) | 带锯条 | 11 | 15 |
| 液压 | 2.2 | ||
| 切削油 | 0.25 | ||
| 钢刷 | 0.2 | ||
| 锯头 | 0.5 | ||
| 脉冲 | 0.09 | ||
| 受电容量(kVA) | 26 | 34 | |
| 移动行程(mm) | 500 | ||
| 油箱容量(L) | 液压 | 28 | |
| 切削油 | 179 | 190 | |
| 料台高度(mm) | 700 | 800 | |
| 容许装载容量(kg) | 3000 | 4600 | |
| 锯床大小 (宽×长×高)(mm) |
2850×2113×2285 | 3240×2113×2600 | |
| 锯床重量(kg) | 4700 | 5500 | |
8种新功能
- ① 高刚性架构
-
- 使用2根具有高刚性的立柱，支撑带锯条驱动系统(锯头)。
实现了高速・高精度的稳定切削。
- 使用2根具有高刚性的立柱，支撑带锯条驱动系统(锯头)。
- ② 脉冲切削
-
- 根据切进方向的脉冲效果，可实现
- 减少齿尖磨损
- 降低切削阻抗
- 齿尖咬紧切削材料
- 提高切削油的冷却效果
- 切粉的分段
- 根据切进方向的脉冲效果，可实现
- ③ 三维定位钢刷除屑系统
-
- 使用三维设计，可用钢刷贴紧具有弯曲度的锯带进行清扫，切实去除附着在齿尖上的切粉。
- ④ 加宽排屑机
-
- 提高了切粉排出能力。
- ⑤ 尾端定位板功能
-
- 可将送进虎钳作为尾端定位板使用。
- ⑥ 监视功能
-
- 配备了折弯检测、切削油油位检测、砂轮打滑检测、材料尾端检测等，以维持产品精度，实现稳定加工。
- ⑦ 操作性
-
- 可便捷地进行材料、产品的搬运作业。
- ⑧ 便于维护
-
- 安全门的分割、单元的集中等，提高了可维护性。
主要选配产品
- RT输送机
- 滚动料台
- 虎钳减压阀
- 多式虎钳
- 信号灯
本规格以及外观・装备，出于改良等需要发生的变更恕不另行通知。
本产品，限售日本市场。
