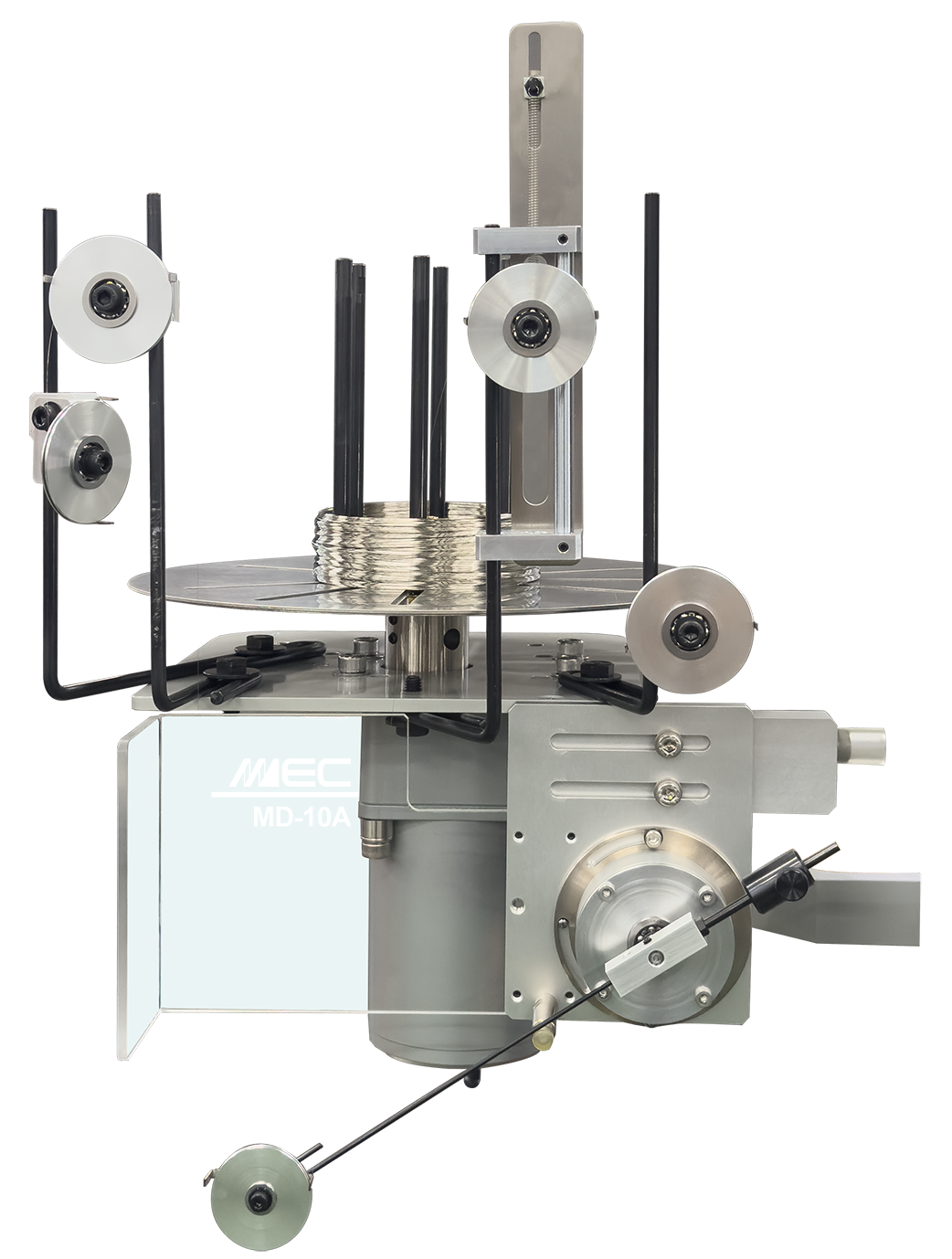

MD Series MECばね成形機制御 自動線台 (ø0.016 ~ ø0.3 mm)
MECばね成形機制御 自動線台
安定した高速線材供給を実現し、MECばね成形機の性能を最大限に活かす自動線台です。
特長
- 高速追従線台による安定加工を実現
- MECばね成形機のMNO2制御画面からテンションレバーの角度に関係なく自動線台の回転速度を設定、プログラムに紐づけて保存することが可能です。設定画面から自動線台の加減速をコントロールすることにより、最適な線材のバッファとバックテンションを制御し、高速追従が可能になります。
- ターンテーブル軸最大回転数は、112 min-1 となります。高速での長尺送りでも線台が追従するため、線台の調整や材料の絡み合いなどのトラブルを削減し、安定した高速ばね加工を実現します。
主な仕様
| 機種名 | MD-5A | MD-10A |
|---|---|---|
| 対応機種 | SF-1A, SH-3A, WH-2A, DZ-3A | SF-1A, SH-3A, WH-2A, DZ-3A |
| ターンテーブル径 | - | ø280 mm |
| ターンテーブル軸最大回転数 | 112 min-1 | 112 min-1 |
| 最大積載重量 | 5 kg | 10 kg* |
| 対応線材仕様 | ボビン | ボビン/コイル |
| ボビン切替 縦/横 | 可能 | 可能 |
| 電源 | ばね成形機から供給 | ばね成形機から供給 |
| 本体重量 | 11 kg | 11 kg |
| 環境温度 | 5 ~ 40°C | 5 ~ 40°C |
*平線などの材料に適している横置きの場合は5 kg
本仕様ならびに外観・装備は、改良等のため予告なく変更することがあります。
海外仕様については、別途お問い合わせください。
