MEISTER/TECHSTER Gシリーズ
汎用成型・平面研削盤
使いやすさを極めた
汎用研削盤のベストモデル
G SERIESは、加工製品に応じて選べる3機種をラインナップしています。操作性を考慮した倍率設定が可能なメカ風手動パルスハンドルを標準搭載。 左右/前後ストロークは手元のティーチングボタンで簡単に設定できます。
■MEISTER-45G
■TECHSTER-52G
- 上下/前後軸には、確実な0.1μm送りが可能な直動ガイド構造
- テーブルストローク設定はドグレス・ティーチング
- テーブル左右V-V摺動面採用による確実な加工
- クイル一体型高剛性スピンドルにより、「ダレ」の少ない鏡面加工を実現
- 水回りのカバーは、長寿命なステンレス製（MEISTER-45G)
- 内径φ50.8、最大φ255といしによる安定加工(TECHSTER-52G)

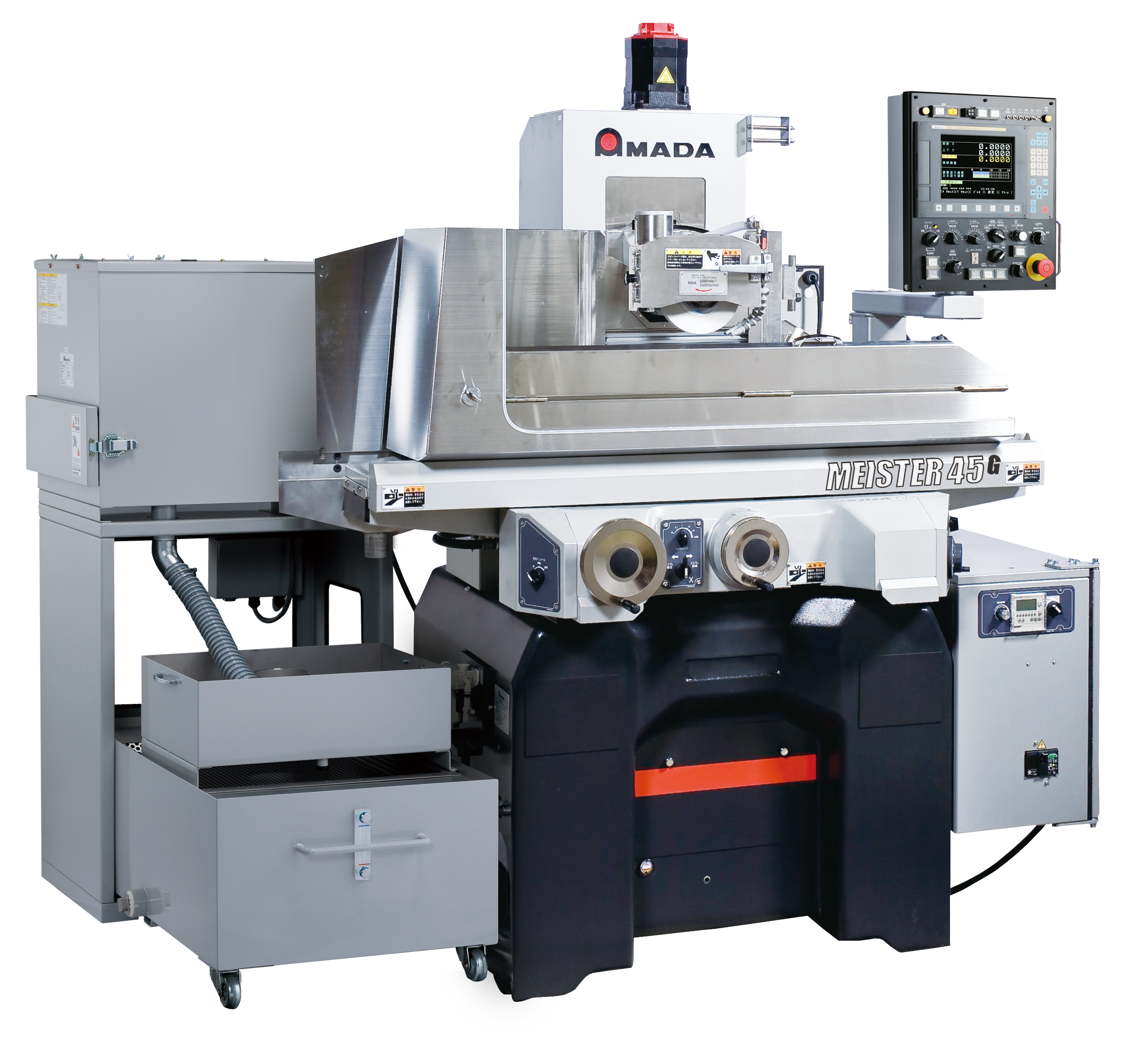

MEISTER-45G

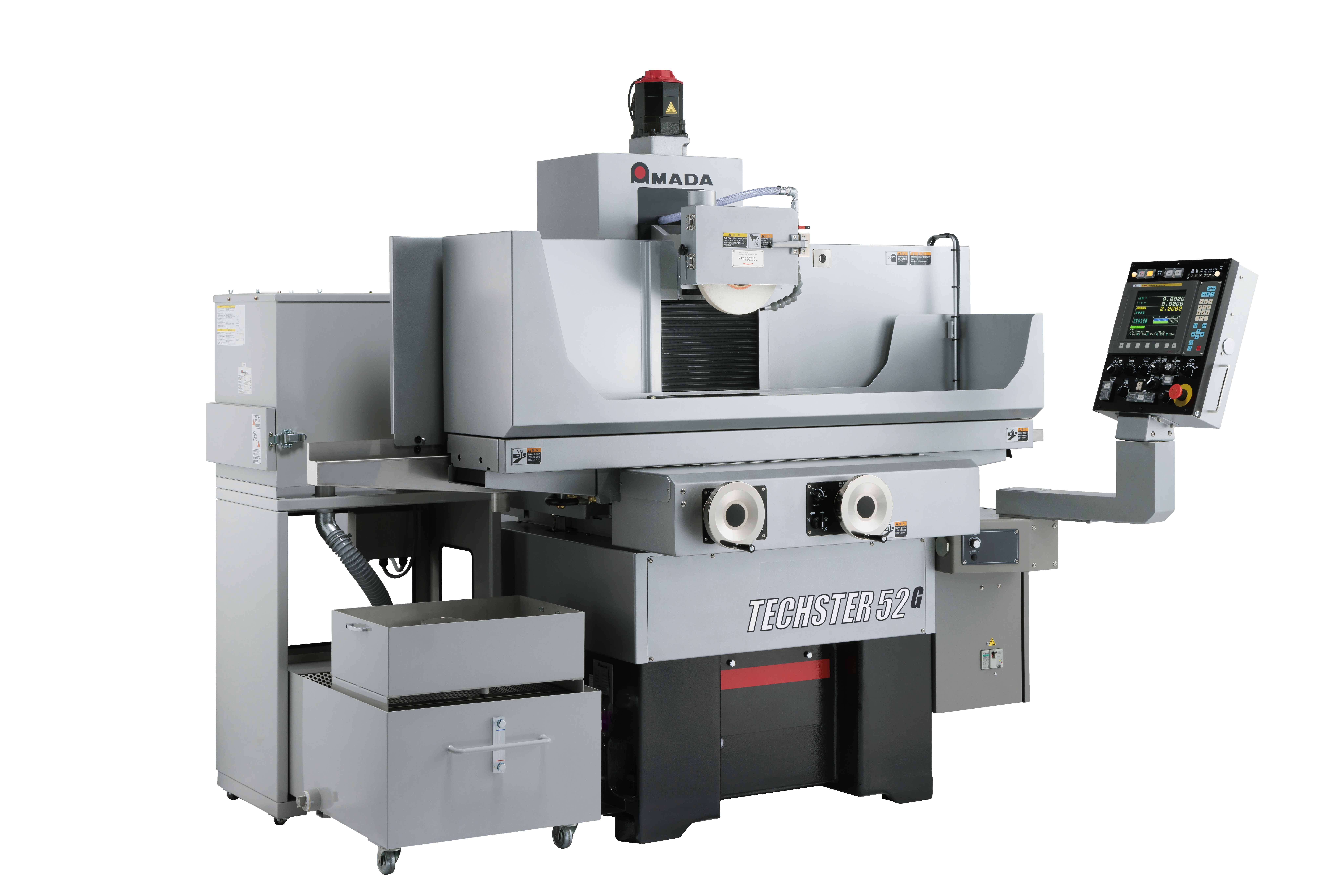

TECHSTER-52G
■TECHSTER-64G
- 接近性が良く作業性抜群のコラムタイプ
- ワーク段取りが容易なテーブル高さ
- テーブル案内面はオーバーハングレス構造
- テーブルストローク設定はドグレス・ティーチング
- クラス最小のフロアスペース※
- テーブル左右駆動にはボールねじ採用
- 作動油不要な油圧レスタイプで消費電力低減
※チャック600mm×400mmサイズクラス。自社調べ。

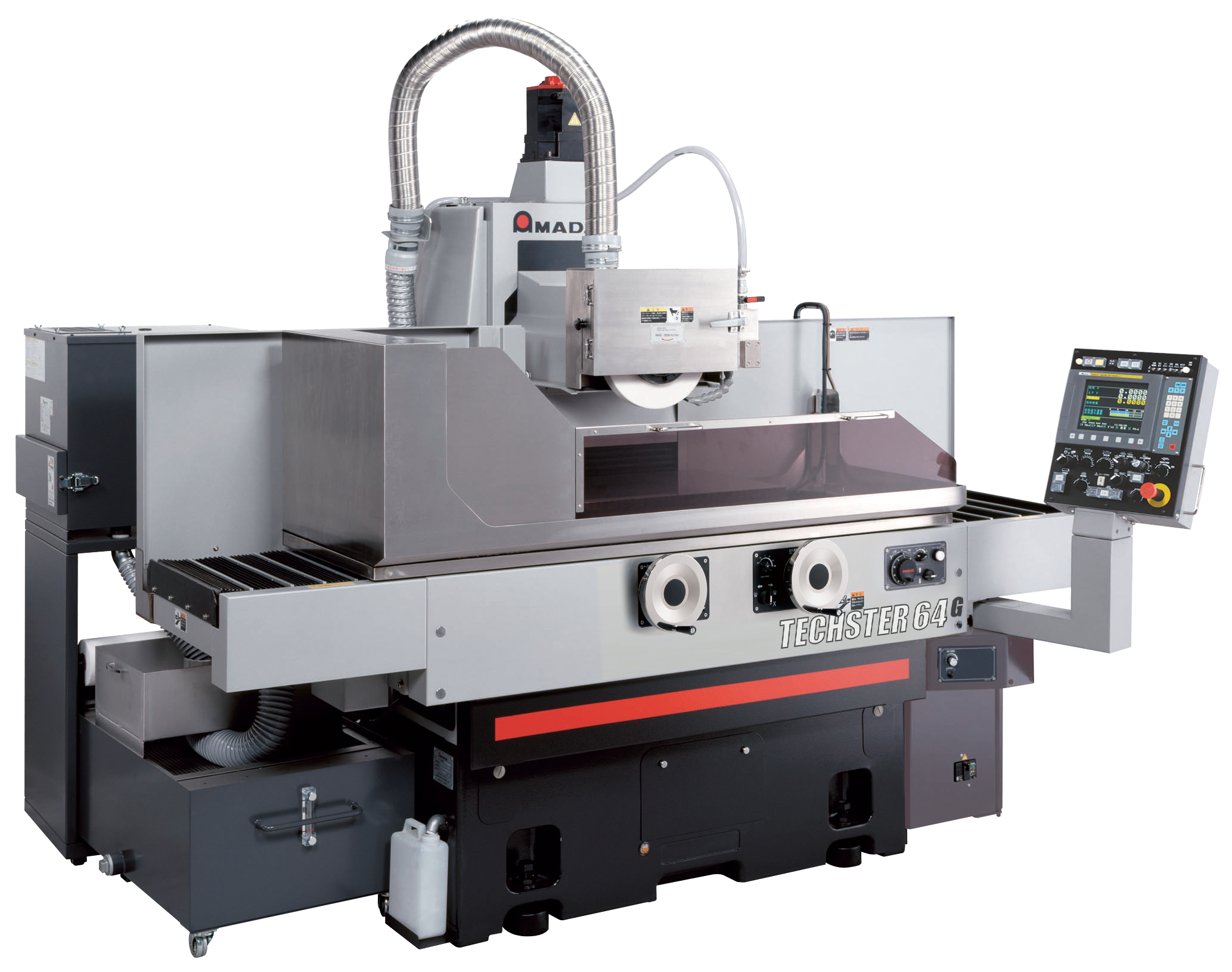

MEISTER-64G
操作盤とソフトウエア

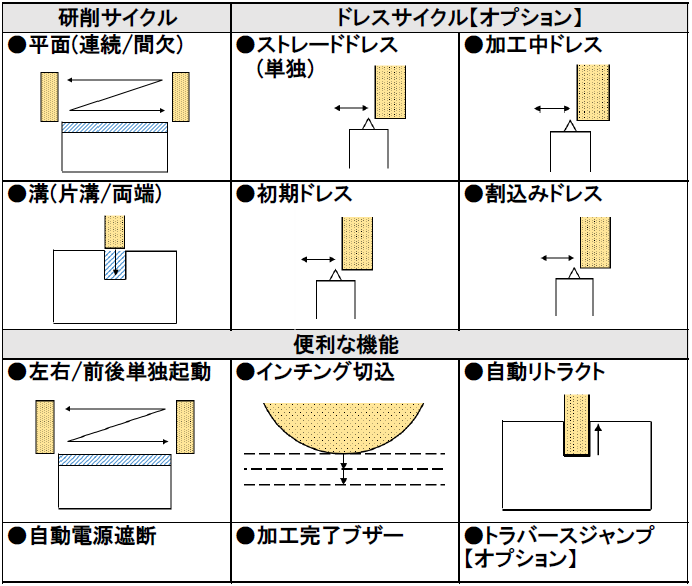

直感的に操作できるシンプルなインターフェースにより、技術者の負担を軽減します。 手動加工はもちろんのこと平面研削、溝研削、単独ドレスなどの自動運転機能を備えています。

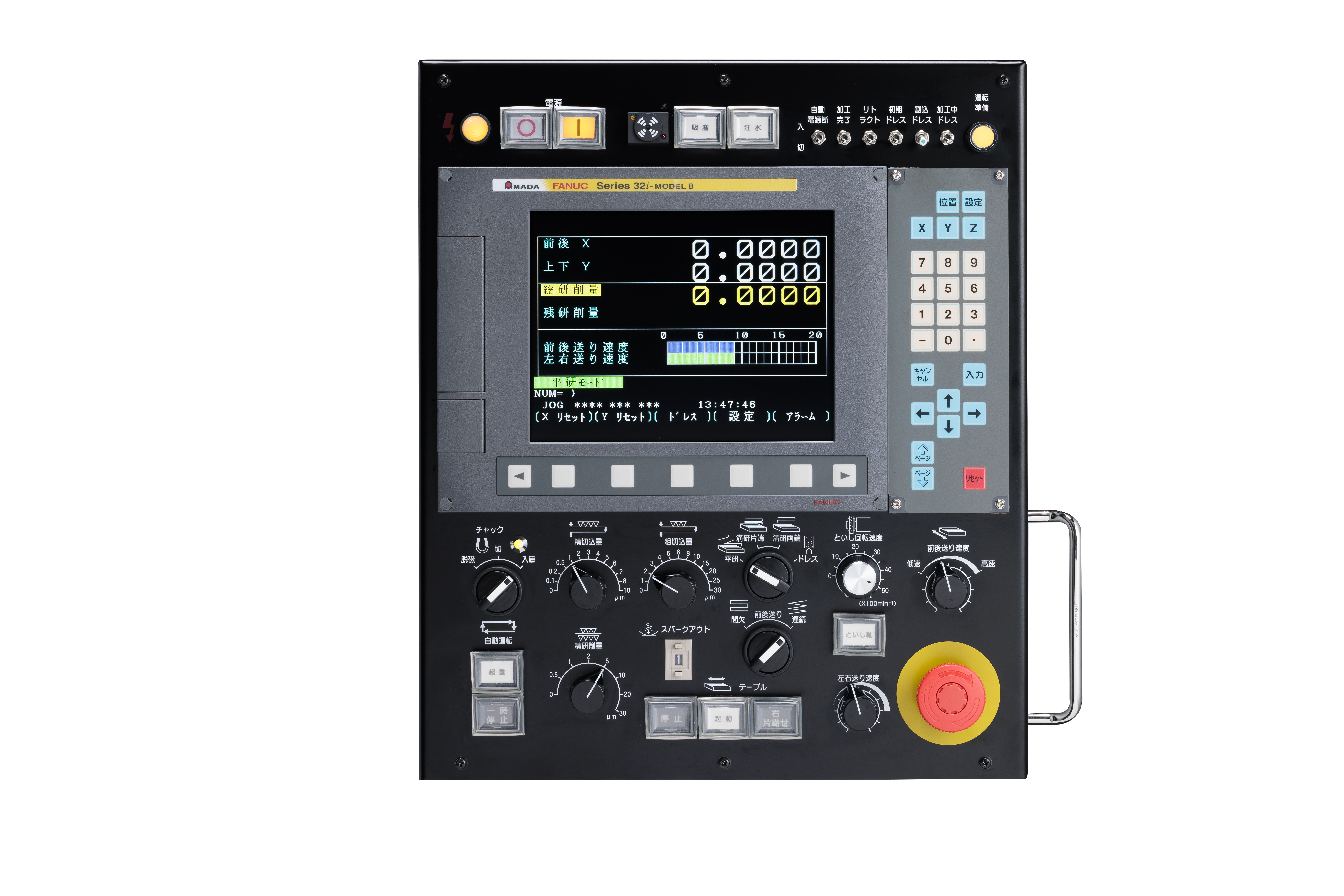

操作パネル(オプション含む)
主な仕様
| 機種名 | MEISTER-45G | TECSTER-52G | TECSTER-64G | |
| タイプ | サドル | コラム | ||
| テーブル作業面の大きさ(長さ×幅)(mm) | 450×150 | 550×200 | 675×400 | |
| 標準電磁チャックサイズ(幅×長さ×高さ)(mm) |
永電磁チャック 350×150×100 |
電磁チャック 500×200×85 |
電磁チャック 600×400×85 |
|
| 移動量(左右/前後)(mm) | 500/200 | 600/250 | 780/450 | |
| テーブル上面からといし軸中心までの距離(mm) | MAX400 | MAX500 | ||
|
といしモーター容量(Kw-P) |
2.2-2 | 3.7-2 | 3.7-4 | |
| といしサイズ(外径×幅×内径)(mm) | 205×6.4～25×31.75 | 255×6.4～25×50.8 |
355×38～50×127(50Hz) 305×38～50×127(60Hz) |
|
本仕様ならびに外観・装備は、改良等のため予告なく変更することがあります。
この商品は、日本国内向けです。
