機能紹介

■ MEISTERシリーズの特徴

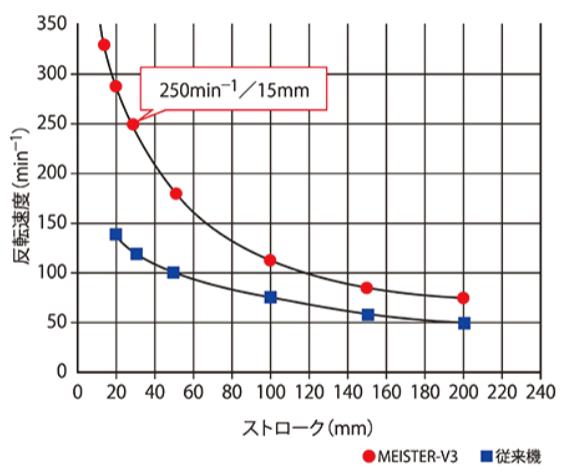

▸テーブル左右高速反転で生産性を飛躍的に向上

• テーブル左右反転は最大250min-1/15mmの高速反転
• スケールによる高い位置決め精度と独自のサーボステムにより高精度高速反転



▸高い追従性による品質安定

• 上下、前後軸はボールねじとモータが直結のため追従性が向上
• 左右軸スケールフィードバック標準装備により高い位置決め精度

▸主軸モータの出力アップ

• 従来の2.2kW汎用モータから3.7kWモータに変更
• 出力アップで重研削において安定した加工を実現
• 低速域での出力が従来の２倍に

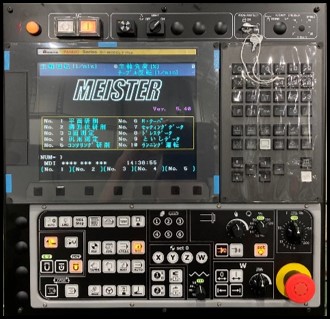

▸10.4インチフルカラーNC操作盤

• 従来の8.4インチから10.4インチに拡大
• MDIフルキーを標準装備し、プログラム作成効率の向上

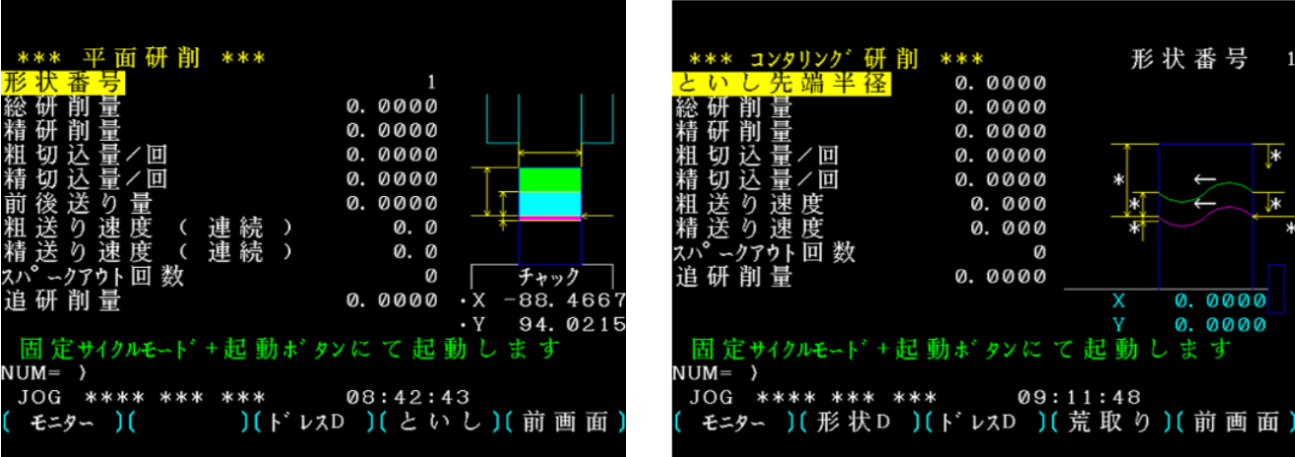

▸多彩な成形研削に対応するマルチ成形研削ソフト

• 対話入力式の「固定サイクル」を採用、プログラム作成不用で簡単操作が可能

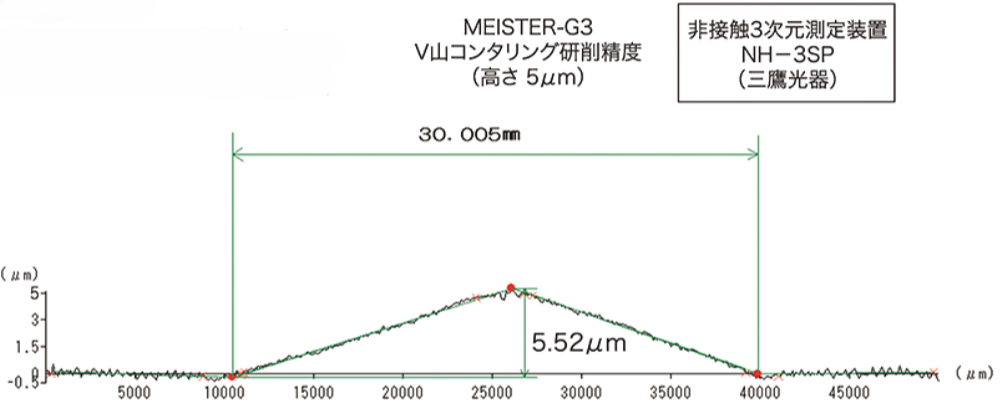

• 同時2軸＋1軸制御により、平面/クリープ/コンタリング/クラウニングなど多彩な研削サイクルに対応

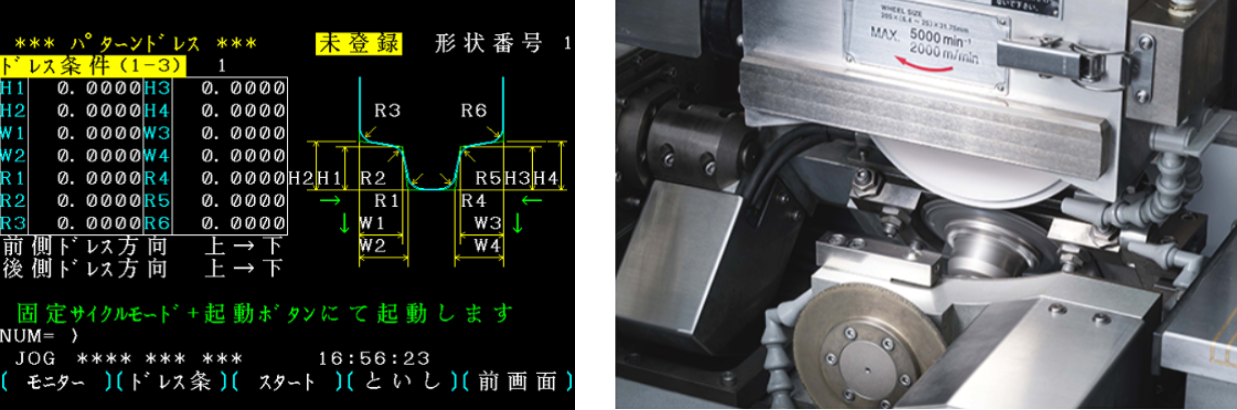

▸多彩なドレス成形に対応するソフト

• 対話入力式の「固定サイクル」を採用、プログラム作成不用で簡単操作が可能
• 各種ドレッサー(オプション)により、ストレート/プロファイル/パターンなど多彩なドレス成形に対応

---



機能紹介＞ラインナップ＞生産性（加工データ）＞自動化

ラインナップ

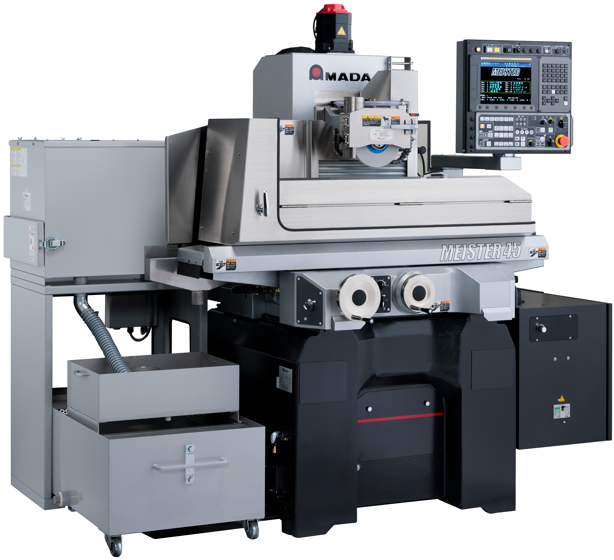

■MEISTER-45
▸45サイズ成型研削盤

• テーブルサイズ450×150

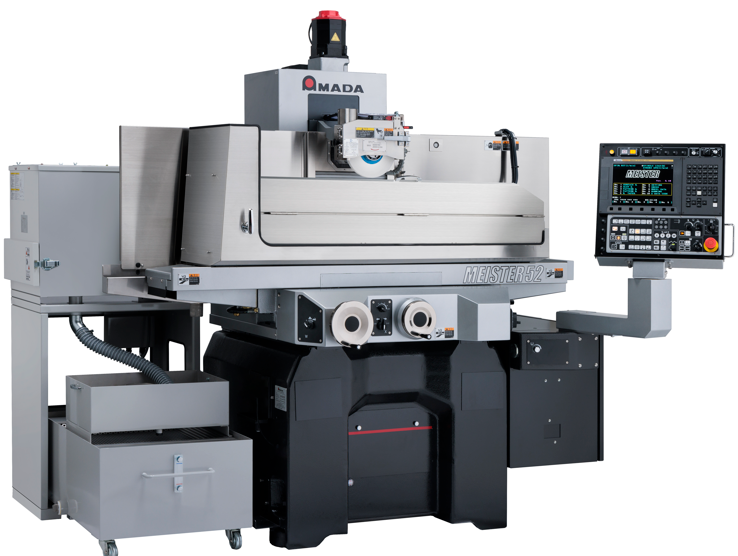

■MEISTER-52　

▸52サイズ成型研削盤

• テーブルサイズ550×200
• 上下軸の可動域を100mmUP
• スピンドル径Φ31.75mmまたは、Φ50.8mmから選択可能

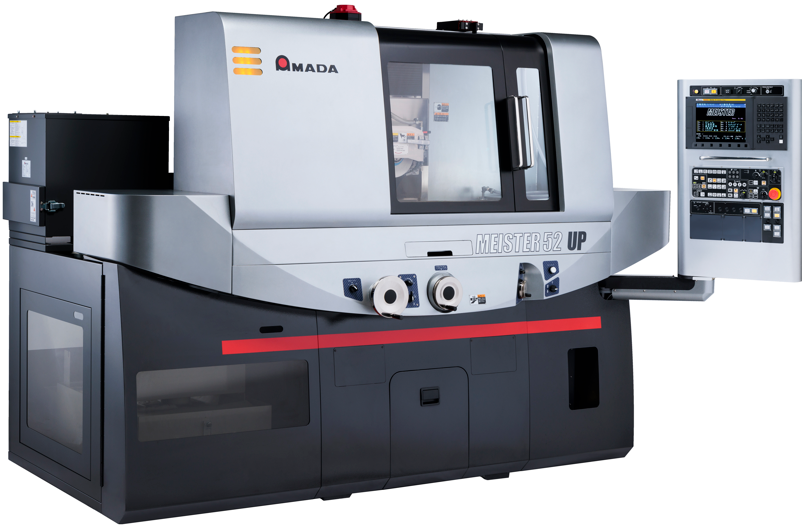

■MEISTER-52 UP　

▸汎用操作にも自動化にも対応したオールラウンドマシン

• 自動化を支援する様々なアタッチメントを搭載可能
• テーブル左右はボールネジ駆動で油圧レスへ

機能紹介＞ラインナップ＞生産性（加工データ）＞自動化

生産性（加工データ）

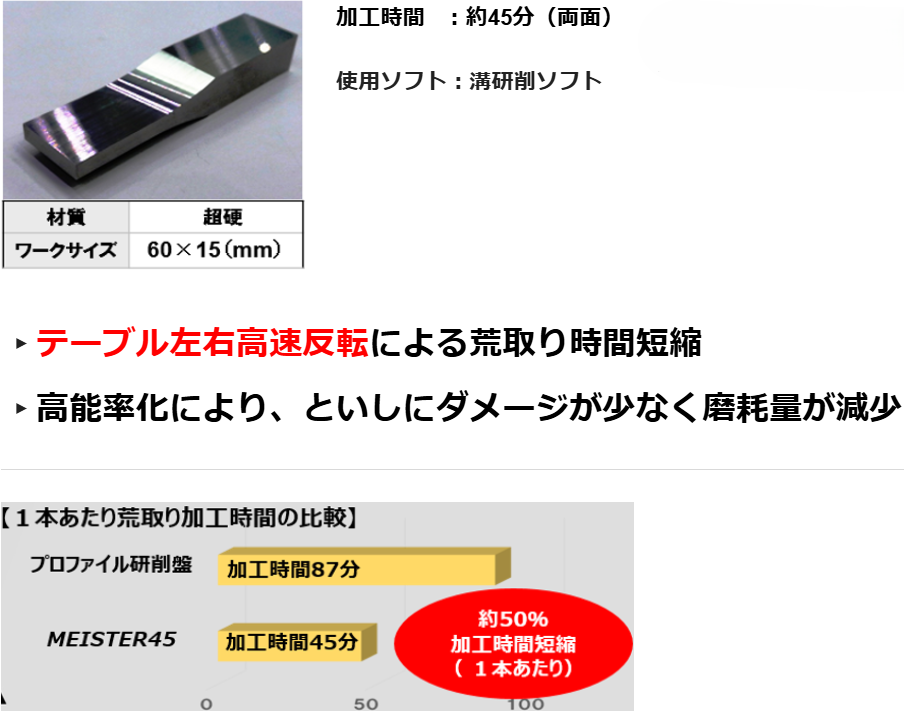

■ 実例１）MEISTER45による
　　　　　 カキアゲ荒取り高速加工

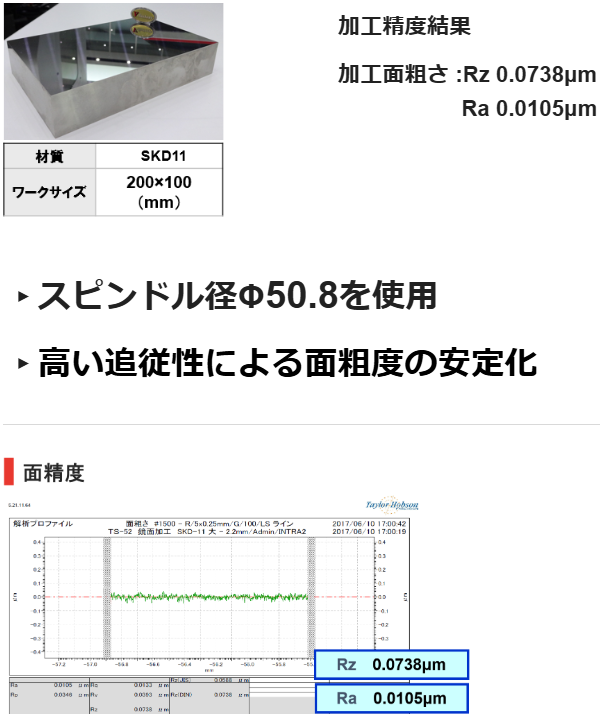

■ 実例２）MEISTER52による鏡面加工

機能紹介＞ラインナップ＞生産性（加工データ）＞自動化

自動化

■ MEISTER-52 UP

▸自動化ソリューションの主な仕様

• ストッカーロボ
• 機内搬送ハンド
• マルチ旋回装置
• タッチセンサー
• 専用ソフト（スケジュールソフト含む）

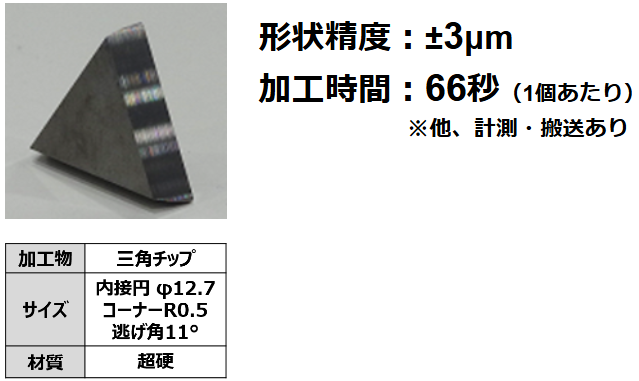

■ 実例1）外周研削 チップ21ヶ連続加工



　

加工条件　ここをクリック



• 研削時間 : 66秒（1個あたり） ※他、計測/搬送含む

  使用といし

    種類　            ：SDC140 Φ250
    切込み量         ：0.1(mm/片側)
    回転速度         ：2000(min-1)
   加工方式　　　 ：プランジ加工



　　　

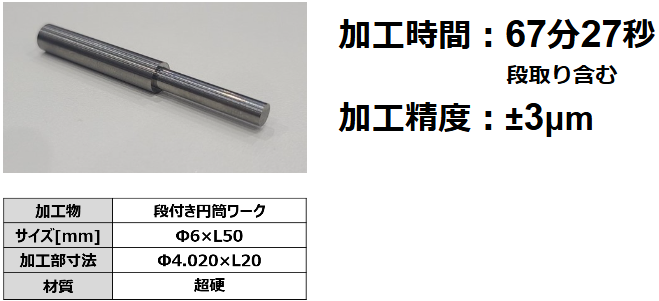

■ 実例2）センタレス研削
　　　　　段付きピン6本連続荒加工



　

加工条件　ここをクリック

　　

• 研削時間 : 67分27秒 ※他、計測/搬送/補正加工時間含む

  使用といし

  種類　                   　 ：SDC170 Φ250
  回転速度                    ：2000(min-1)
  加工方式　 　　       ：プランジ加工＋トラバース加工
  プランジ切込み速度：0.3(mm/min)
  トラバース送り速度：40(mm/min)



　　　
