アマダマシナリー 研削盤 プロファイル研削盤 チャート作図用プロッター

PP-600

チャート作図用高精度プロッター

プロファイル研削盤メーカーが自ら開発したオリジナルプロッター
最高峰の位置決め精度、最速作図を実現

中小企業経営強化税制対象設備
特長
■ 特長① データに忠実かつ高品位な自動作画
  • 高い位置決め精度を維持するためリニアスケール方式を採用しました。また、独自の構造設計により輪郭精度の向上を追求。高品位なプロットを実現します。

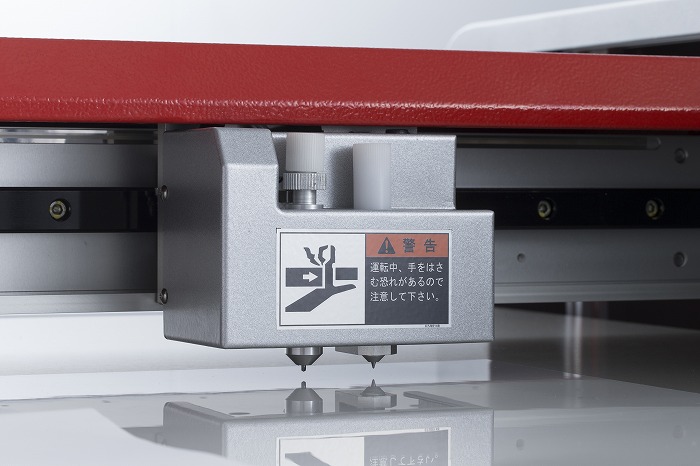

■ 特長② 工数削減に貢献する高速作画
  • カッター作画とともにペン作画も標準搭載。かすれのない高速作画をサーボモーター+ボールネジ方式で実現します。

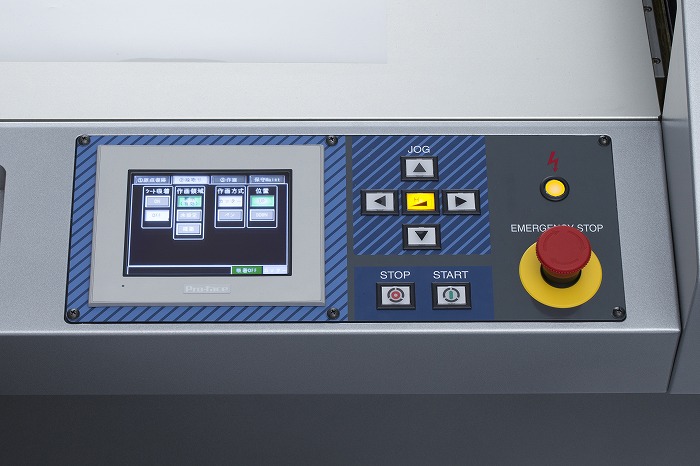

■ 特長③ シンプルで使いやすい操作性
  • 作画手順が一目でわかるチュートリアル方式を採用。初心者でもすぐにお使いいただけます。
■ 特長④ 高い信頼性と安全性
  • アマダのサービスマンがマシンと同様にメンテナンスを行う独自のサービス体制を敷いておりますので、常に安心してお使いいただけます。また安全機構によりけがを未然に防ぎます。
主な仕様
機種名 PP-600
制御軸数 4軸(X、Y、Θ、カッター上下)
同時制御軸数 3軸(X、Ｙ、Θ)
作画範囲(X軸×Y軸)(mm) 600×600
最小設定・移動単位 X、Y軸(mm) 0.001
Θ(C軸)(°) 0.001
最大移動速度 軸方向(X、Y)(mm/s) 500
作画速度 カッター(mm/s) 70
ペン(mm/s) 200
精度 位置決め精度(mm) ±0.02
真直度(mm) ±0.02
反復精度(mm) ±0.01
図板平面度(mm)

0.3
作画方式 作図指令 WAPS WIN/作図専用WAPS WIN
指令I/F RS-232C/特殊HP-GL
マシン寸法
（幅×奥行き×高さ）（mm）		 1110×1240×990
マシン質量(kg) 400

本仕様ならびに外観・装備は、改良等のため予告なく変更することがあります。
この商品は、日本国内向けです。
