変位装置（ターンオーバ）
プレス間に設置したRYロボットの前側に設置します。前工程から次工程にワークを搬送する際、ワークを反転する場合に使用します。
YTCやYTRはワークを送り方向に対して平行に180°反転、YTHやYTLはワークの送り方向に対し直角に180°反転させます。
特長

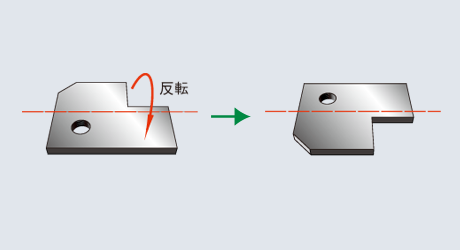

YTC、YTR動作説明

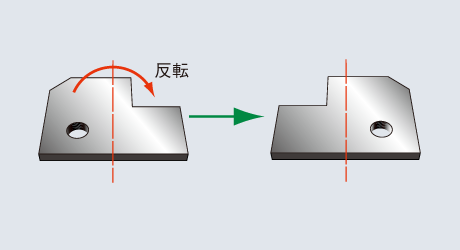

YTH、YTL動作説明
主な仕様
〔YTC、YTR〕
| 型 式 | YTCシリーズ | YTRシリーズ | ||
|---|---|---|---|---|
| YTC020 | YTC025 | YTR050 | YTR070 | |
| ワーク最大寸法 (mm) |
200×200 | 250×250 | 500×300 | 700×400 |
| ワーク最小寸法 (mm) |
30×30 | 70×70 | 100×100 | |
〔YTH〕
| 型 式 | YTHシリーズ | ||
|---|---|---|---|
| YTH030 | YTH040 | YTH050 | |
| ワーク最大寸法 (mm) |
300×300 | 400×300 | 500×300 |
| ワーク最小寸法 (mm) |
70×70 | ||
〔YTL〕
| 型 式 | YTLシリーズ | ||
|---|---|---|---|
| YTL050 | YTL060 | YTL070 | |
| ワーク最大寸法 (mm) |
500×400 | 600×400 | 700×400 |
| ワーク最小寸法 (mm) |
100×100 | ||
