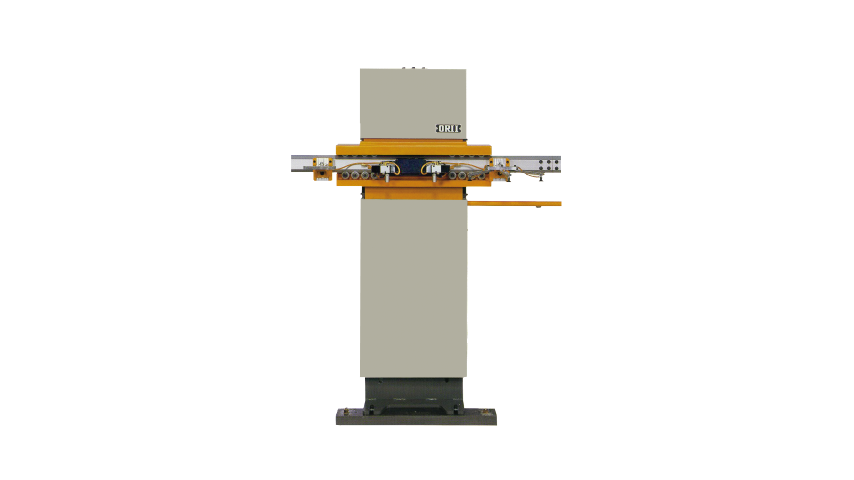

RYN-W ロボット
複数台プレスの自動化に新たな可能性を拓く、高いフレキシビリティと究極の省スペース設計のRYN-W ロボットシステムです。
特長
- ■ 特長① ハイパフォーマンス、スペースセービング
-
洗練のシンプル構造が、高性能ながら導入の容易な高経済化を実現。しかもコンパクト。駆動部がプレス間に納まるため、余分なスペースが不要です。
- ■ 特長② ライン構成が、きわめてフレキシブル。
-
本体駆動部は、ライン間のどこにでも設置が可能ですから、工場の条件に合わせたフレキシブルなライン構成が行えます。
- ■ 特長③ 高い操作性・機能性。
-
”人にやさしい”設計思想が、独立型の使いやすいNC操作盤にも結実しています。機能や手順を十分に考えた操作方式・レイアウトにより容易で確実なオペレーションが可能です。
- ■ 特長④ RYシリーズと共通のアクセサリー。
-
すべてのアクセサリーは、ベストセラーRYシリーズと完全な相互性を持っていますので、共用が可能。経済的にも、また段取りの上でも大変に合理的です。
主な仕様
| 型 式 | RYN110W | RYN150W | RYN220W | |
|---|---|---|---|---|
| 送り長さ | mm | ~ 1,250 | ~ 1,750 | ~ 2,200 |
| 上下作動長 | mm | ~ 60 | ~ 100 | ~ 100 |
| サイクルタイム ※1 | sec | 1.7 ~ | 2.5 ~ | 3.3 ~ |
| 最大可搬質量 ※2 | kg | 3.0 | 4.0 | 8.0 |
| 繰り返し送り精度 | mm | ±0.3 | ||
| ワーク保持方法 | - | バキューム・マグネット | ||
| 本体質量 | kg | 900 | 950 | 1200 |
※1 サイクルタイムは、ワーク形状などにより変わることがあります。
※2 最大可搬質量はフィンガー、ワークを含めた総質量。
