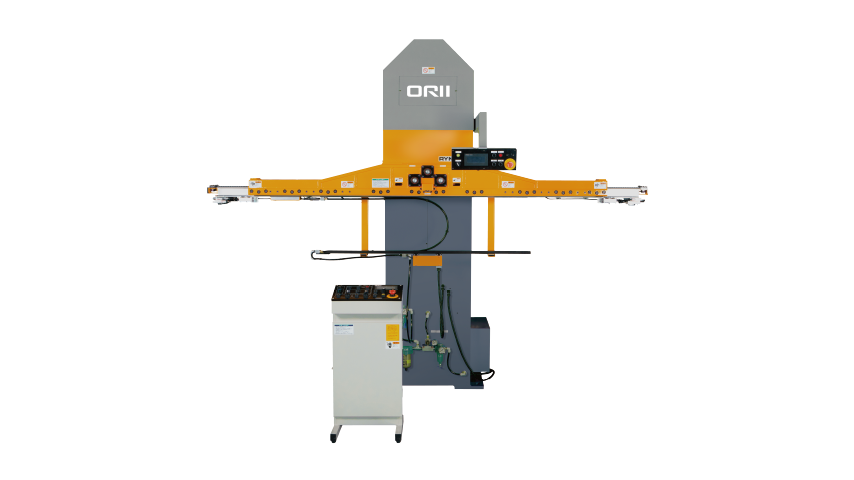

RYN ロボット
RYロボットで搬送不可能な大きいサイズのワーク搬送に対応します。
送り長さ2,500mmまで、ワーク質量8kgまでのRYN200S、送り長さ3,000mmまで、ワーク質量16kgまで対応するRYN300Sの２つのバリエーションを用意。
ACサーボモータを採用し、スムーズで高精度な送りを実現します。
特長
- ■ 特長① 複数の機能を利用して効率よいラインの組立て。
-
プレスとRYNロボットを中心に周辺機器を組み合わせていきます。ワークを１枚ずつ分離し、ロボットへ供給するリフタ。それを工程間で反転させるターンオーバ。そして取り出しにアンローダ。など、さまざまなニーズにお応えするラインの組立が可能です。複数の機能がひとつのラインを構成し効率よく稼働。より一層、その性能を発揮します。
主な仕様
| 型 式 | RYN200S2 | RYN200L2 | RYN300S2 | RYN300L2 | |
|---|---|---|---|---|---|
| 送り長さ | mm | 1,800～2,500 | 2,501～3,000 | 2,501～3,000 | 3,001～3,500 |
| 上下作動長 | mm | 50～100 | |||
| サイクルタイム ※1 | sec | 3.7～ | 4.4～ | ||
| 最大可搬質量 ※2 | kg | 8.0×2 | 16.0×2 | ||
| 繰返し送り精度 | mm | ±0.3 | |||
| ワーク保持方法 | - | バキューム・マグネット | |||
| 本体質量 | kg | 1,600 | 2,800 | ||
※1 サイクルタイムは、ワーク形状などにより変わることがあります。
※2 最大可搬質量はフィンガー、ワークを含めた総質量。
