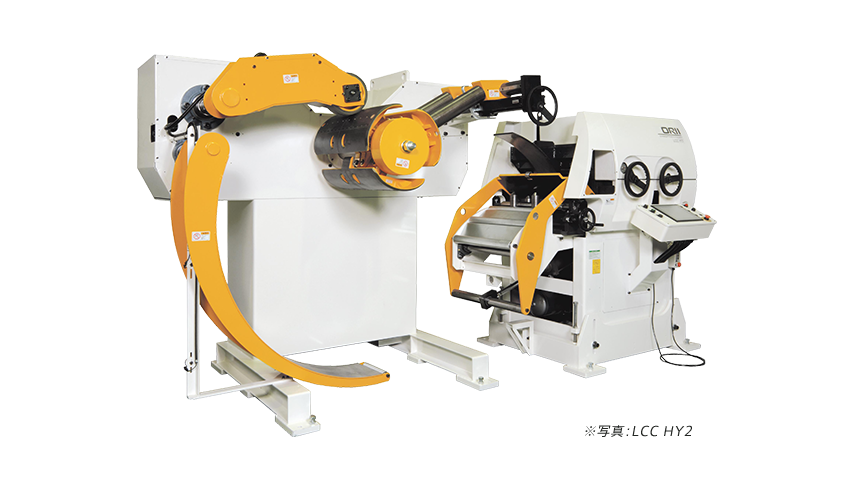

LCC HY1シリーズ (板幅: 50 ~ 600 mm, 板厚: 0.3 ~ 3.2 mm)
いま、スタンダードが進化する。
コイル加工のボリュームゾーンに、11本ロールのレベリング精度を実現！
特長
- ■ 特長① 大型矯正ハンドル
-
大型の矯正ハンドルを採用。インジケータをシンボル化し、高い再現性、容易な数値管理を実現します。
- ■ 特長② メンテナンス性を大きく向上
-
レベラ部の上下面開放機構により、ロールの清掃が飛躍的に容易になりました。
- ■ 特長③ 11本ワークロールによる高精度のレベリング
-
11本ワークロールの採用により、クラス最高レベルの平坦度を実現。ニーズの高まる精密・高速のプレス加工を強力にサポートします。
- ■ 特長④ TP-CCSコントローラー
-
段取りから運転・保守などに必要なあらゆる情報を、「設定・段取り・運転・保守」の４つの基本モードで一元管理。さまざまな新機能を搭載し、製品の多様化・高度化・作業時間短縮化に対応するトータルオペレーションシステムです。
主な仕様
| 型 式 | LCC05HY1 | LCC06HY1 | |
|---|---|---|---|
| 板 幅 | （mm） | 50～500 | 50～600 |
| 板 厚 | （mm） | 0.3～3.2 | 0.3～3.2 |
| コイル質量MAX. | （kg） | *2 2,000(2,000) | *2 1,500(1,500) |
| コイル外径MAX. | （mm） | 1,200 | 1,200 |
| コイル内径 | （mm） | 508 | 508 |
| 送り長さ | （mm） | *1～400 | *1～400 |
| ライン速度MAX. | （m/min） | 16 | 16 |
| ワークロール | （本） | 上6/下5 | 上6/下5 |
| レベラフィーダモータ | （kW） | AC3.0 | AC3.0 |
| アンコイラ拡縮方式 | 手動/（エア） | 手動/（エア） | |
| アンコイラモータ | （kW） | 0.75 | 0.75 |
| 使用電源電圧 | （V） | 200/220 | 200/220 |
| 使用空気圧 | （MPa） | 0.49 | 0.49 |
*1：送り長さが標準仕様を超える場合は交互運転切り替えが必要です。（オプション）
*2：（エア）はオプションです。エア拡縮時のコイル質量は（ ）内の数値となります。
矯正能力
| 板 厚 | LCC05HY1 | LCC06HY1 |
|---|---|---|
| ロールの長さ | 520 | 620 |
| 0.3 | 500 | 600 |
| 0.6 | ||
| 0.8 | ||
| 1.0 | ||
| 1.2 | ||
| 1.4 | ||
| 1.6 | 480 | 480 |
| 1.8 | 380 | 380 |
| 2.0 | 310 | 310 |
| 2.3 | 230 | 230 |
| 2.5 | 190 | 190 |
| 2.8 | 150 | 150 |
| 3.2 | 120 | 120 |
※上記表の単位はｍｍとなります。
※上記の表は材料の降伏点応力が245N/mm2(引っ張り強さ392N/mm2)、送り速度0.822m/secの場合を示します。
（ ）内の値は送り速度1.202m/sec【OP】の異なる値を表します。
