ダイヤモンドバンドソー
DBSAW-500
ダイヤモンドバンドソー
新素材の高品位切断に威力を発揮するダイヤモンドバンドソーマシン！
ダイヤモンドチップを用いたブレードを使用することで、カーフロス（材料ロス）を軽減し、新素材を高品位に切断でき最強のコストパフォーマンスを実現します。
特長
- ■ 特長① 新素材を高品位に切断するメカニズム
- 「ダイヤモンドブレードの性能を引出すブレード高速走行（MAX1500m/min）」
- ソフトホイール（安定した高速走行）
- カーボンインサート（ブレードの姿勢安定）
- 高剛性フレーム（振動抑制）
ソフトホイール
- 「各軸にACサーボ駆動を採用」
- 切り込み速度を安定制御
- 切断位置を数値制御

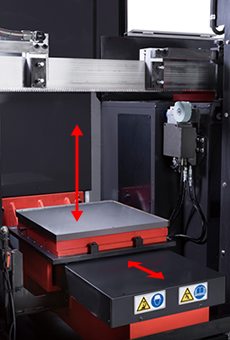

2軸ACサーボ駆動
- 「切れ味の安定化」
- 機内ドレッシング装置（標準品）
機内ドレッシング装置
- ■ 特長② 操作性向上・省スペース
-
- タッチパネル式のシンプルな操作盤で、加工条件設定が容易
- 前方大型開閉扉の採用で、ワークのセッティングが容易
- 切り込みをワーク移動にすることで、マシンをコンパクト化
操作パネル
大型開閉扉
コンパクト設計
- ■ 特長③ 環境改善・危険防止
-
- 完全フルカバーにより切粉や切削油の飛散を防止し、作業環境を改善
- ブレード走行中は電磁ロックにて扉を固定し、安全性を向上
- ブレードの異常検知、非常停止機能を搭載し、安全性を確保
フルカバー
電磁ロック
主な仕様
|
機種名 |
DBSAW-500 | |
|
切断能力（mm） |
丸材（直径×長さ） | Φ500×500 |
|---|---|---|
| 角材（幅×高さ×長さ） | 500×500×500 | |
|
ブレード寸法（帯幅×帯厚×帯長）（mm） |
125×0.8×5410 | |
|
ブレード速度（m/min） |
200～1500 | |
|
モーター出力（kW） |
ブレード | 3.7 |
| 油圧 | 2.2 | |
| 切削油 | 0.4 | |
| 切り込みサーボ | 1.5 | |
| 位置決めサーボ | 0.75 | |
|
別置き切削油タンク寸法（幅×奥行き×高さ）（mm） |
700×2000×2145 | |
|
別置き切削油タンク容量（L） |
300 | |
|
テーブル（mm） |
下限位置 | 977 |
| ストローク | 530 | |
|
受電容量（kVA） |
11.7 | |
|
許容積載質量（kg） |
300 | |
|
マシン質量（kg） |
5000 | |
主なオプション
- ・遠心分離機（自動・手動）
・自動消火装置
・ミストコレクター
本仕様ならびに外観・装備は、改良等のため予告なく変更することがあります。
この商品は、日本国内向けです。
