アマダマシナリー 研削盤 ロータリー平面研削盤

SSR-5/SSR-6

ロータリー平面研削盤

レシプロタイプの3倍の生産性を発揮するロータリー平面研削盤

高精度のラム構造と、全軸サーボモーター駆動により、高精度研削と低環境負荷を実現しました。研削量一定制御により、安定した加工が可能です。

中小企業経営強化税制対象設備
カタログebook
特長

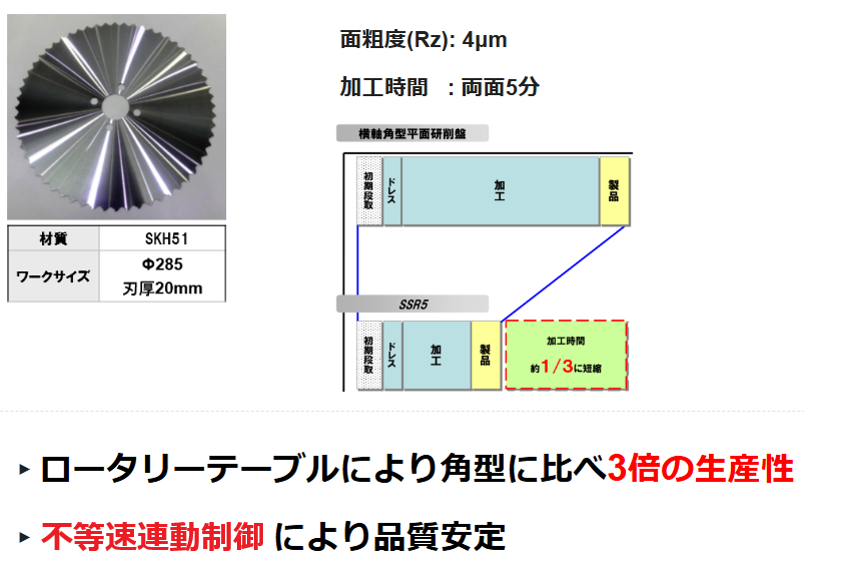

■ 特長① レシプロタイプの3倍の生産性
  • SSR-5と同等の作業面積（研削面積）をもつ、横軸角テーブル平面研削盤を、切り込み1回分（全作業面積の研削完了）の時間で比較すると、SSR-5が3倍以上の生産性を発揮します。


    φ500/600チャックテーブル

    加工シーン

■ 特長② 低環境負荷　油圧レス　ECOマシン
  • 従来の油圧系を排除。環境対応構造・油圧レスNC化仕様により、熱変位を大幅に軽減し、高精度化にも対応しています。
■ 特長③ 全軸NC化
  • ロータリー専用オリジナルソフトを搭載。自動ドレスにも対応。

主な仕様
機種名 SSR-5 SSR-6
制御軸数 2軸＋1軸
チャックサイズ
（外径）（mm）		 φ508 φ600
移動量
（ラム/テーブル）（mm）		 335/185 357/185
といしモーター容量（kW） 7.5/11
といしサイズ
（外径×幅×内径）（mm）		 φ355×38×φ127
選択仕様
メタル主軸・ラム摺動面仕様
「動圧メタル主軸」
  • マッケンゼンタイプの動圧メタル軸受けを採用し高い剛性を得ることが可能。高硬度・高靭性材の研削加工に対し高効率、高品質な加工を実現します。
  • 発熱による精度変化を抑制する主軸冷却機能を標準装備しました。クイルタイプの主軸によりメンテナンス性が向上します。
「V-平摺動面」
  • ラムがベッド案内面を超えないオーバーハングレス構造により、真直精度の安定性を向上させています。その真直精度は3μm未満を可能とします。
  • ラム案内面をキサゲ仕上げとすることで、熱変位を抑制し、長時間安定した平行度を維持します。

本仕様ならびに外観・装備は、改良等のため予告なく変更することがあります。
この商品は、日本国内向けです。
