DV-1
動画
機能紹介＞ラインナップ＞生産性（加工データ）＞自動化＞仕様
機能紹介
■ 「自動計測/補正加工」で省人化、スキルレス
- ▸自動ワーク形状計測
-
- CCDカメラ搭載で、加工後のワーク形状を自動で計測し作業者による見極めが不要
- 投影機では困難な微小形状ワークの計測も可能
- ▸自動補正加工で仕上げ加工を完全自動化
-
- 加工後の形状計測からプログラム修正、補正加工までを自動化
- 仕上げ加工を完全自動化することで、品質のばらつきを大幅削減
- ■ 投影機感覚ソフト搭載のNC操作盤

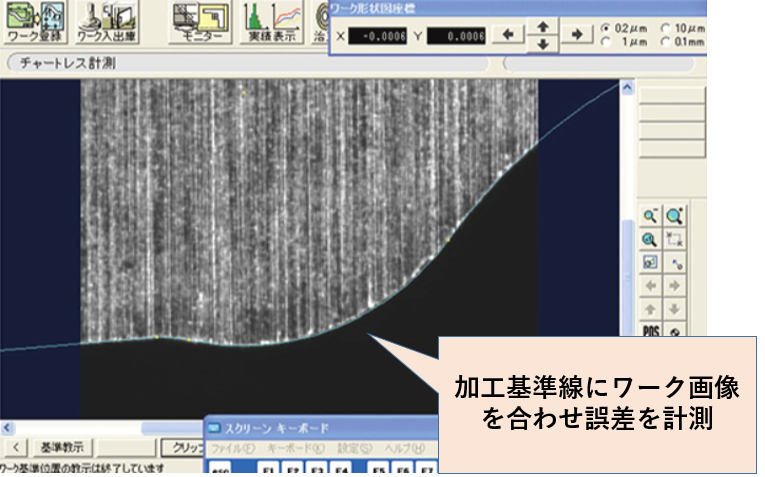

▸チャートレス計測ソフト-
- 操作盤からCAD図（DXFデータ）を直接入力可能で、チャート作画不要
- 操作盤上で、CCDカメラにより映し出したワーク画像と照らし合わせ誤差を計測
▸イメージティーチングプレイバックソフト-
- 投影機で行っていたティーチングによる加工プログラム作成を操作盤上で可能に
- 投影機上で形状変化点を確認しながらティーチングが可能
- ■ 工場環境に配慮したマシン設計
▸フルカバー仕様-
- 標準でフルカバーを採用し、作業者の安全性を大幅に向上
- 環境変化によるワークへの影響も低減
- ▸コンパクトなマシン設計
-
- 横1630×高さ1720（mm）のコンパクト設計で省スペース化
- 広い開口部で段取り作業の容易化を実現
機能紹介＞ラインナップ＞生産性（加工データ）＞自動化＞仕様
ラインナップ
■DV1 (5軸仕様)
▸高い面精度の金型加工に特化したマシン
- 高精度パーツで積み上げた昇降台による高精度加工
- 少ない逃げ角によってといし台の剛性強化で面精度向上
■DV1（７軸仕様）
▸7軸NC制御で幅広い加工領域に対応したマシン
- あらゆる加工物に対応できる大きな逃げ角
- 前、横逃げ角をNC制御化し、工数の掛かる逃げ角が必要な加工もプログラム運転可能
- 工具向け大径といし対応の低速、高出力スピンドルも標準搭載
生産性（加工データ）
■ 実例１）5軸NC仕様による高精度金型加工
加工条件 ここをクリック
- 研削時間
荒:92分 中仕上げ:36分 仕上げ 135分
使用といし
計 263分(自動砥石交換・各種自動計測時間含む)
「荒」
種類 ： SD170B Φ80
昇降速度：140(min-1)
切込み量： 0.050(mm)残しまで加工
回転速度：6000(min-1)
送り速度：0.5(mm/min)※プランジ加工時
「中仕上げ」
種類 ：SD270M Φ75 片V15°
昇降速度：140(min-1)
切込み量：1回あたり0.015(mm)
⇒0.020(mm)残しまで加工
回転速度：8000(min-1)
送り速度：2.0(mm/min)
「仕上げ」
種類 ：TWD700 Φ75 片V15°
（アマダオリジナルといし）
昇降速度 ：140(min-1)
切込み量 ：1回あたり0.010(mm)
回転速度 ：14000(min-1)
送り速度 ：1.0(mm/min) ※最終仕上げ時
■ 実例２）7軸NC仕様による工具加工自動化
加工条件 ここをクリック
- 研削時間
荒：31分 中仕上げ：48分 仕上げ：138分 計 217分(砥石交換・各種自動計測時間含む)
使用といし
「荒」
種類 ：SD170B Φ180
ワーク回転速度：150(min-1)
回転速度 ：2800(min-1)
送り速度 ：0.3(mm/min)
「中仕上げ」
種類 ：SD400M Φ100 片V15°
昇降速度 ：200(min-1)
切込み量 ：1回あたり0.015(mm)
0.020(mm)残しまで加工
回転速度 ：8000(min-1)
送り速度 ：2.0(mm/min)
「仕上げ」
種類 ：SD600M Φ100 片V15°
昇降速度 ：120(min-1)
切込み量 ：1回あたり0.010(mm)
回転速度 ：8000(min-1)
送り速度 ：1.0(mm/min) ※最終仕上げ時
機能紹介＞ラインナップ＞生産性（加工データ）＞自動化＞仕様
自動化
■ 多関節ロボットストッカーの特徴
- ▸ATC（自動といし交換）
-
- といしは最大20枚ストック可能
- 小径といしの交換も可能
- ▸AWC（自動ワーク交換）
-
- 複数のワーク連続加工を実現
- 自動計測/補正加工と合わせて自動連続加工を実現
■ 実例）自動交換による100時間連続自動加工
加工条件 ここをクリック
-
研削時間 パンチ1：計460分
パンチ2：計460分使用といし
「荒」
種類 ：SD170B Φ180
昇降速度：100(min-1)
回転速度：12000(min-1)
送り速度：1.0(mm/min)「荒」
種類 ：SD600M Φ180
昇降速度：100(min-1)
切込み量：0.005(mm)
回転速度：12000(min-1)
送り速度：1.0(mm/min)
機能紹介＞ラインナップ＞生産性（加工データ）＞自動化＞仕様
仕様
|
機種名 |
DV-1 5軸制御 |
DV-1 7軸制御 |
|
昇降台ストローク（mm） |
0～80 |
0～80 |
|
反転速度制御（min-1） |
30～400 |
30～200 |
|
前逃げ角/横逃げ角（°） |
-1～2/±3 |
-1～15/±8 |
|
といし回転速度（min-1） |
2000～20000 |
600～6000 |
|
といしサイズ |
φ65～100×4～6×φ22.23 | φ120～180×3～10×φ31.75 |
本仕様ならびに外観・装備は、改良等のため予告なく変更することがあります。
この商品は、日本国内向けです。
