特長
- ■ 特長① インタラプト機能で安定したヒュージング
-
インバーター式溶接制御電源とウエルドチェッカー（変位モニター機能付き）とを接続し、ウエルドチェッカーで電極の変位量（溶け込み量）を設定しておきます。変位量が設定レベルに達したときに出力される信号により、インタラプト機能が働き電流を止めるので、安定した変位量が得られるヒュージングができます。
-
- ■ 特長② 選べる6つの制御方式
-
｢1次定電流実効値制御｣｢2次定電流実効値制御｣｢2次定電力実効値制御｣｢1次定電流ピーク値制御｣｢2次定電圧実効値制御｣｢定位相制御｣を選択でき、安定した溶接品質を実現します。
- ■ 特長③ 選べる3つのモニター
-
電流/電圧/電力の確認ができます。
- ■ 特長④ 安心してご使用いただける保護機能
-
過電流検出機能/無通電・無電圧機能/サーモ異常検出機能/自己診断機能。
- ■ 特長⑤ 選べる通電時間の単位
-
ms設定、サイクル設定が可能です。
動画
端子と被膜線のヒュージング
抵抗溶接システム例
主な仕様

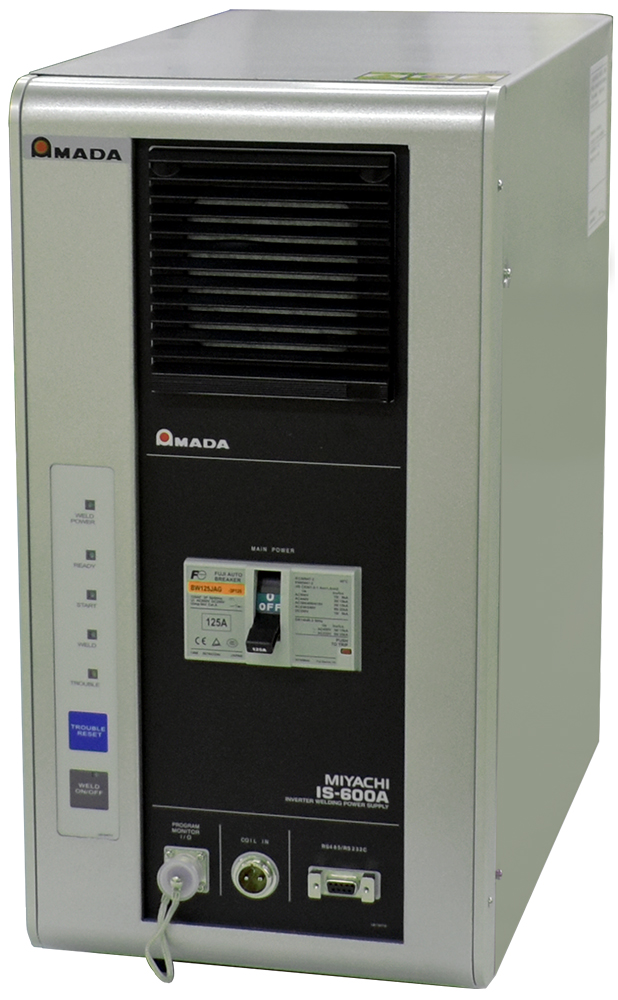

| 機種名 | IS-600A-00-00 | |
| 電源電圧(出荷時固定) | 3相AC200～240V(50/60Hz)±10% | |
| 最大出力電流 | 600A(3%) | |
| 条件数 | 255条件 | |
| 出力周波数 | 1kHz | |
| 制御方式(255条件) | 1次定電流実効値制御/2次定電流実効値制御/2次定電力実効値制御/1次定電流ピーク値制御/2次定電圧実効値制御/定位相制御 | |
| タイマー設定範囲(255条件) | msモード cycleモード | |
| SQUEEZE DELAY | 0000～9999ms 000～999cyc | |
| SQUEEZE | 0000～9999ms 000～999cyc | |
| UP SLOPE 1,2,3 | 000～400ms 00～20cyc | |
| WELD 1,2,3 | 000～600ms 00～30cyc | |
| DOWN SLOPE 1,2,3 | 000～400ms 00～20cyc | |
| COOL 1,2 | 000～999ms 00～99cyc | |
| HOLD | 00000～20000ms 000～999cyc | |
| OFF ＊1 | 0または0010～9990ms 00～99cyc | |
| トランス巻数比(255条件) | 1.0～199.9 | |
| パルセーション設定(255条件) | 01～19 | |
| バルブ設定(255条件) | 2系統 | |
| 設定範囲(255条件) (1)定電流制御＊2 (2)定電力制御 (3)定電圧制御 (4)定位相制御 | (1)02.0～20.0kA (2)02.0～20.0kW | |
| (3)0.20～9.99V (4)10.0～99.9% | ||
| 電流モニター(255条件) | HIGH 00.0～99.9kA / LOW 00.0～99.9kA | |
| 電力モニター(255条件) | HIGH 00.0～99.9kW / LOW 00.0～99.9kW | |
| 電圧モニター(255条件) | HIGH 0.00～9.99V / LOW 0.00～9.99V | |
| パルス幅モニター(255条件) | HIGH 10～100% | |
| 保護機能 | 過電流 | ヒューズ 325A |
| 無通電 | 次の場合に通電を停止 a. 2次定電流実効値制御時、2次定電力実効値制御時、または定位相制御時に2次電流を検出できなかった場合 b. 1次定電流実効値制御時、または1次定電流ピーク値制御時に1次電流を検出できなかった場合 |
|
| 無電圧 | 2次定電圧実効値制御時、または2次定電力実効値制御時に2次電圧を検出できなかった場合、通電を停止 | |
| 温度 | インバーター電源部と溶接トランスの異常発熱を検出 | |
| 自己診断異常 | 条件設定などの設定データを診断 | |
| 質量 | 31kg | |
＊1 OFF / 開放時間を0にすると繰り返しを行いません。
＊2 溶接電流の設定範囲は1次定電流制御の場合、1次電流の換算値で600A以下。
組み合わせトランス
| IS-600A用溶接トランス | |||
| 機種名 | MIR83-34560 | MIR77-64560 | SIT-F241-HC |
| 定格容量 | 45kVA | 75kVA | |
| 定格1次電圧 | 300V | 600V | 300V |
| 無負荷2次電圧 | 8.3V | 11.7V | |
| トランス巻数比 | 36:1 | 72:1 | 24:1 |
| 入力周波数 | 600Hz/1kHz | 1kHz | |
| 最大溶接電流 | 13000A | 14400A | |
| 使用率 | 10% | ||
| 冷却 | 水冷 | ||
| 質量 | 12kg | 35kg | |
| 外形寸法（mm）*1 | 96(W)×213.5(D)×155(H) | 180(W)×481(D)×240(H) | |
*1 突起物含まず。
※ 上記は一例です。 上記以外にも組み合わせ可能なトランスがございます。詳しくはお問い合わせください。
